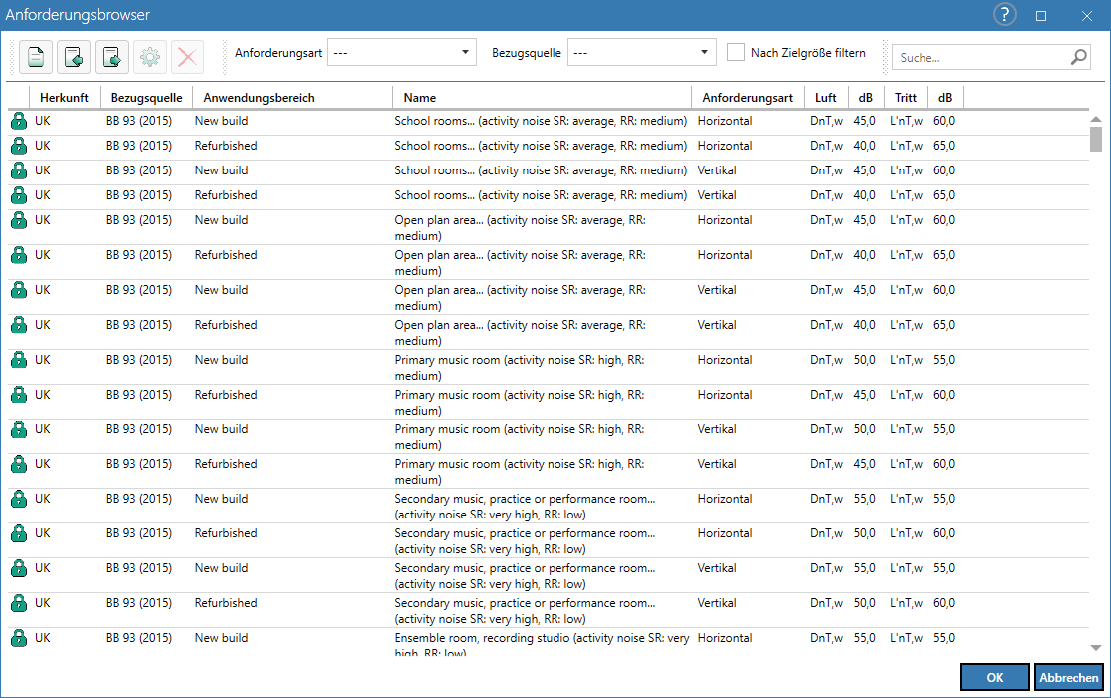

Anforderungsbrowser

Der Anforderungsbrowser listet vordefinierte oder die nachträglich durch den Nutzer definierte Anforderungen gefiltert nach der Anforderungsart, der Bezugsquelle und ggf. der aktuell gewählten Zielgröße. Bei Verwendung der ISO 12354 können Anforderungen in der Berechnungskonfiguration eines CadnaB-Projekts durch Referenz ausgewählt (siehe Konfiguration ISO 12354-2017 Teile 1-3) und so als Standard definiert werden.

Der Dialog dient zur Anzeige vorhandener und zur Eingabe neuer, Nutzer-definierter Anforderungen. Klicken Sie auf eine Zeile und dann auf die Schaltfläche „Details“, um weitere Informationen zu dieser Anforderungsfestlegung anzuzeigen.

Als Anforderungsarten stehen zur Verfügung:

Horizontal (für horizontale Übertragungen zwischen Räumen)
Vertikal (für vertikale Übertragungen zwischen Räumen)
Zusammengesetzt (für Trennbauteile im Inneren, welche eingebaute / kleine Bauteile enthalten)
Außen (für Übertragungen außen-innen)

Die Anforderungen folgender Bezugsquellen sind in CadnaB implementiert:

Benutzerdefiniert
BB 93 (2015)
BS 8233 (2014)
DB HR (2019)
DEGA 103 (2018)
DIN 4109-1 (2018)
DIN 4109-5 (2019)
ISO 19488 (2020)*
NBR 15575 (2013)
UNI 11367 (2010)
VDI 4100 (2007)
VDI 4100 (2012)

* Entwurf 2020 veröffentlicht, mittlerweile zurückgezogen

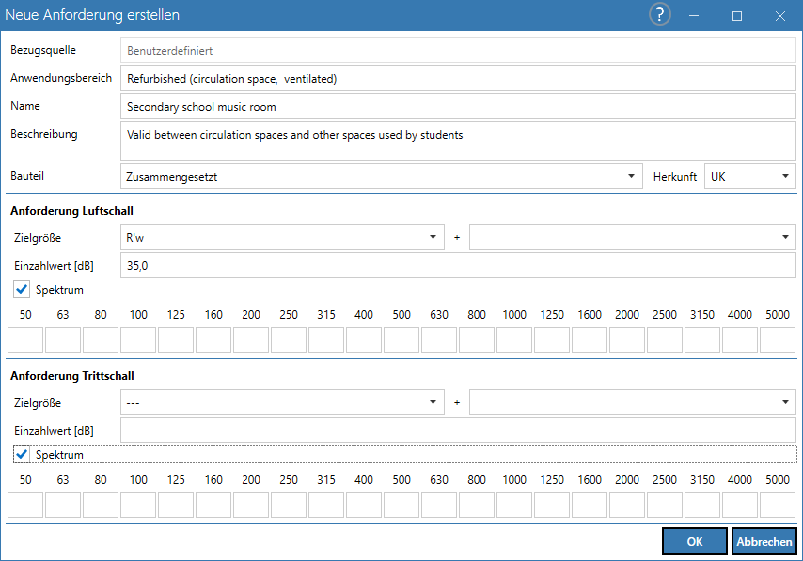

Neue Anforderung definieren

Klicken Sie auf die Schaltfläche „Neu“, um eine neue Anforderung einzugeben. Der Dialog Anforderung editieren wird geöffnet.

Ist bei Klick auf „Neu“ eine Zeile selektiert, werden die Anforderungsdaten dieser Zeile in die neue Anforderung übernommen.

Anwendungsbereich/Name/Beschreibung

freie Texteingabe

Bauteil

Auswahl „Horizontal/Vertikal/Zusammengesetzt/Außen“

Anforderung Luftschall

Anforderungen können als Einzahl oder als Spektrum (Option „Spektrum“) definiert werden. Bei Einzahlangaben stehen sämtlich Kenngrößen nach ISO 717-1 einschl. der Spektrum-Anpassungswerte (sowie app. STC, app. OITC) zur Verfügung.

Anforderung Trittschall

Anforderungen können als Einzahl oder als Spektrum (Option „Spektrum“) definiert werden. Bei Einzahlangaben stehen sämtlich Kenngrößen nach ISO 717-2 einschl. der Spektrum-Anpassungswerte (sowie app. IIC) zur Verfügung.

OK

Bei Klick auf OK wird der Datensatz im Anforderungsbrowser gespeichert und steht zur Auswahl in der Berechnungskonfiguration oder je Raumpaar im Modus „Ergebnisse“ zur Verfügung.

Import/Export

Die benutzerdefinierten Anforderungsdaten können in eine CadnaB-Datei importiert oder exportiert werden.

Suchen / Sortieren / Spaltenbreite ändern

siehe Menü Tabellen

Details

öffnet den unter „Neue Anforderung definieren“ beschriebenen Dialog, jedoch für Anforderungen aus der globalen Datenbank ohne Möglichkeit die Daten zu verändern. Benutzerdefinierte Anforderungen können geändert werden.

Löschen

Löscht die ausgewählte Anforderung (nur für benutzerdefinierte Anforderungen)
