Dialog Werte aus DIN 4109-2016 Katalog

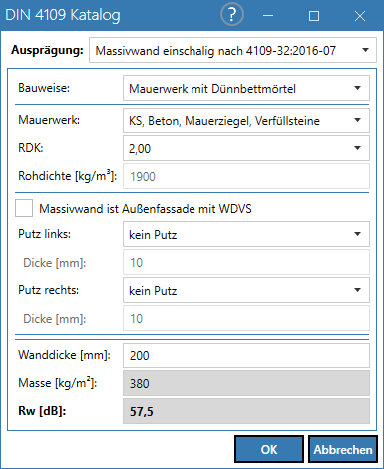

Dieser Dialog dient als Hilfestellung zur Auswahl/Definition der nach DIN 4109 beschriebenen Konstruktionen. Die Schaltfläche ist im Konstruktionsbrowser via Neu verfügbar, sofern die DIN 4109 als Berechnungsnorm eingestellt ist.

Dialogoptionen

Ausprägung

Folgende Auswahlmöglichkeiten stehen zur Verfügung, wobei die Eingaben im Dialog je nach Auswahl variieren:

• Massivwand einschalig nach 4109-32:2016-07
• Massivwand zweischalig nach 4109-32:2016-07
• Massivdecke nach 4109-32:2016-07
• Schwimmender Estrich nach 4109-34:2016-07
• Vorsatzkonstruktion nach 4109-34:2016-07 (nur ΔRw)
• Weichfedernder Bodenbelag nach 4109-34:2016-07 (nur ΔLw)
• Leichtbau Flankenkonstruktion (Dnf/Lnf)
• Vorhangfassade nach 4109-35/A1:2019-12 (nur Rw)
• Benutzerdefinierte Konstruktion (DIN 4109)

Nachfolgend werden einige Details des Dialogs beschrieben. Für eine genaue Definition der Eingabeparameter, siehe DIN 4109.

RDK (Rohdichteklasse)

Die RDK ist eine nach unten und oben beschränkte Klasse und beschreibt die Dichte des Mauerwerks, z.B. RDK = 1,6 beschreibt eine Stein-Rohdichte von 1,41 - 1,60 kg/dm³.

Sofern die Eingabe der echten Rohdichte [kg/m³] einer ein- oder zweischaligen Massivwand erfolgen soll, kann diese über die Auswahl „Beton (unvermauert)“ definiert werden.

Massivwand ist Außenfassade mit WDVS

Wenn aktiviert, wird der Dialog um die Eingabemöglichkeit eines Wärmedämmverbundsystems erweitert. Zur Beschreibung der Eingabedaten, siehe DIN 4109-34/A1:2019-12. Die Eingabe „Putz links“ (siehe unten) ist in diesem Fall nicht mehr relevant.

Diese Option ist nur bei Eingabe einer „Massivwand einschalig“ verfügbar. Bei aktivierter Option ändert sich die Bauteilart zu „Massivwand mit WDVS“, welche nur für Fassadenwände als Unterkonstruktion eingegeben werden kann.

Putz links/rechts

Beschreibt die Art und Dicke eines ggf. vorliegenden Putz.

Wanddicke

Eingabe der Wanddicke ohne Dicke des Putz oder des WDVS. Nach Bestätigen des Dialogs mit OK werden die Maße Wanddicke, Putz, Fugenbreite und WDVS aufsummiert und als Text in der Beschreibung der Konstruktion gespeichert.

Beispiel: Bei einer Wand mit 180 mm Dicke + jeweils 10 mm Putz (Gesamtdicke = 200 mm), ist unter „Wanddicke“ nur 180 mm einzugeben. Im Beschreibungstext wird dann jedoch 200 mm angezeigt.

Bestätigen mit OK

Es wird der im Dialog angezeigte Einzahlwert inkl. einer Beschreibung (generiert aus den Eingabedaten) in die Konstruktion übernommen. Beachten Sie, dass in der Konstruktion lediglich der Einzahlwert und nicht die Eingabedaten gespeichert werden. Dies bedeutet, dass bei einem späteren Aufruf mittels „Details“ die Einstellungen (z.B. Ausprägung, Wanddicke, WDVS, usw.) nicht wiederhergestellt werden.
