CadnaR Projekte erstellen / zuweisen

Gehen Sie dazu wie folgt vor:

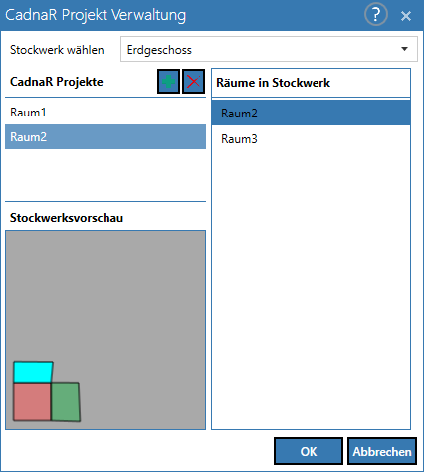

• Klicken Sie im Dialog CadnaR Projekt Verwaltung im Menü Tabellen auf die Schaltfläche , um ein neues Objekt „CadnaR Projekt“ einzufügen.
• Klicken Sie auf die neue Zeile „CadnaR Projekt“, um einen der Räume aus der Liste „Räume in Stockwerk“ zuzuweisen.
• Weisen Sie jedem „CadnaR Projekt“ den gewünschten Raum aus der Raumliste per Mausklick zu.

Räume, welche nicht in CadnaR berechnet werden sollen, können ohne Zuweisung zu einem CadnaR-Projekt verbleiben.

In obigem Beispiel sind drei Räume (mit den Raumnamen „Raum1..3“) vorhanden, wobei dem CadnaR-Projekt „Raum1“ der Raum „Raum1“ und dem CadnaR-Projekt „Raum2“ der Raum „Raum2“ zugewiesen wurde. Der in CadnaB modellierte Raum 3 wurde keinem CadnaR-Projekt zugewiesen.

• Schließen Sie nach erfolgter Zuweisung den Dialog mit OK.

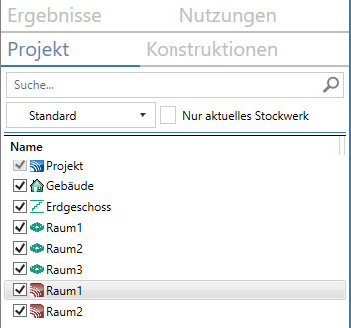

Nach dem Schließen werden in der Objektliste im Modus „Projekt“ (siehe Modus „Projekt“) zusätzlich so viele neue Objekte „CadnaR Projekt“ vorhanden, wie Räume im Dialog CadnaR Projekt Verwaltung zugewiesen wurden.

Im obigen Beispiel mit zwei zugewiesenen Räumen sind dies zwei Objekte „CadnaR Projekt“ (symbolisiert durch das CadnaR-spezifische Icon und dessen Farbe):

• Doppelklicken Sie im Modus „Projekt“ auf eines der Objekte „CadnaR Projekt“, hier „Raum1“ oder „Raum2“, um die relevanten Oberflächeneigenschaften des Raums zu editieren.

Anschließend wird der Dialog CadnaR Projekt geöffnet (siehe CadnaR-Projekt).
