Dialog Ergebnisse (ISO 12354)
Der Dialog zeigt die Details der Ergebnisse bei Berechnungen nach ISO 12354 für die im Modus „Ergebnisse“ (siehe Modus „Ergebnisse“) ausgewählte Übertragungssituation.
Dialogoptionen
Zielgröße umschalten
Schalten Sie zwischen den Zielgrößen Luft-/Trittschall für die aktuelle Übertragungssituation durch Klick auf die Zielgrößen-Bezeichnung um (zum Beispiel: Umschalten von R'w nach L'n,w).

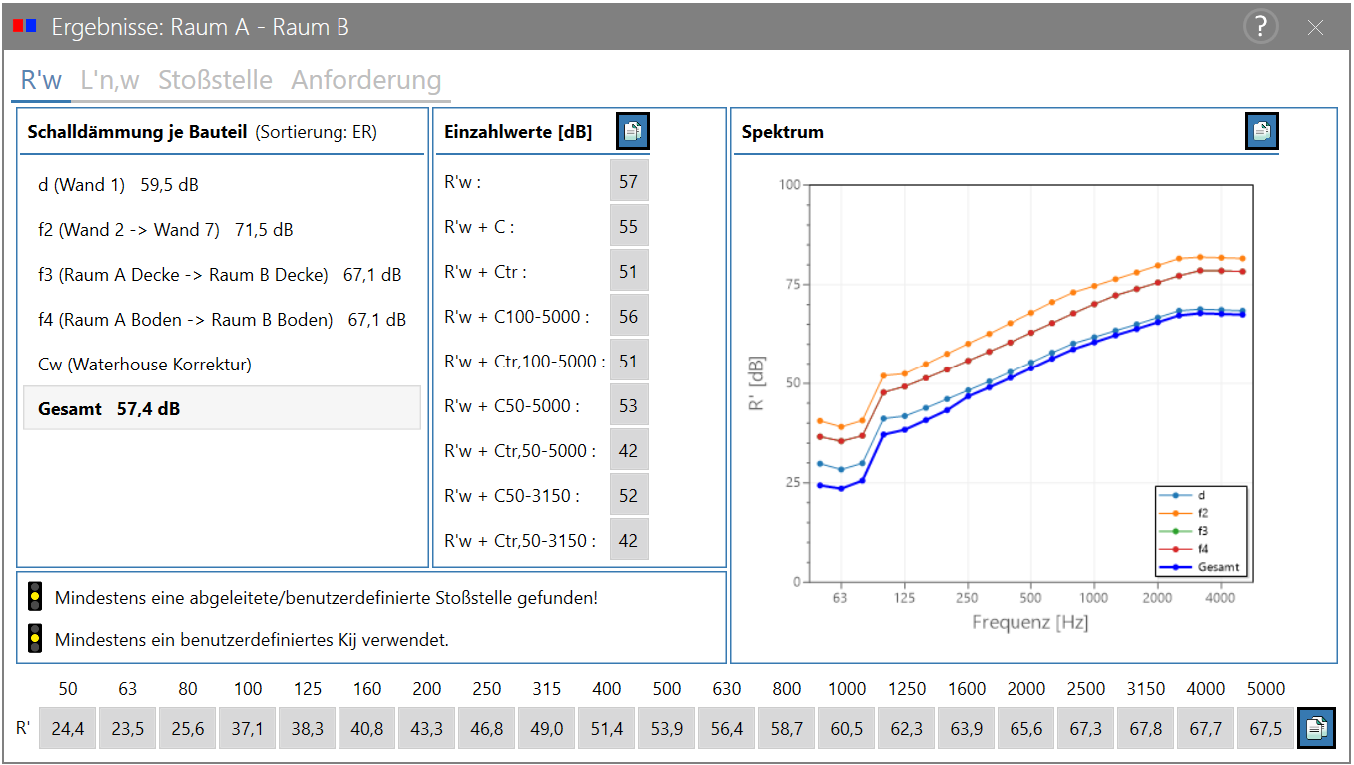

Liste „Schalldämmung je Bauteil“
Die Liste zeigt die Schalldämmung bzw. den Trittschallpegel je Bauteil abhängig von der eingestellten Sortierung der Flankenpfade für das Trennbauteil d und die Flankenbauteile f1..fn (n = Anzahl der Flanken) und die summarische Schalldämmung bzw. den Trittschallpegel für die hier gewählte und die in der Konfiguration eingestellte Zielgröße (siehe Konfiguration) an.
Die Sortierungen der Pfade erfolgt standardmäßig nach der Empfangsraumseite, kann aber eingestellt werden (Menü Berechnung | Sortierung, siehe Sortierung).
Liste „Einzahlwerte (dB)“
In dieser Liste werden bei spektralen Berechnungen alle auf Basis der eingestellten Zielgröße (siehe Konfiguration) berechenbaren Einzahlwerte ohne und mit Spektrum-Anpassungswerten angezeigt. Die Angabe der Einzahlwerte wird immer auf ganze dB gerundet.
Über das Optionsfeld
kann die gesamte Liste als Text in die Zwischenablage kopiert und von dort in andere Anwendungen eingefügt werden.
Diagrammoptionen
Das Frequenzdiagramm zeigt die spektralen Zielgrößen für die Luftschallübertragung bzw. den Trittschall je Bauteil für die eingestellte Sortierung und die Gesamtdämmung an. Bei Zielgrößen, die als Einzahlwert verwendet werden, wird ersatzweise im Diagramm das Schalldämm-Maß bzw. der Norm-Trittschallpegel angezeigt.
Über das Optionsfeld kann das Diagramm als Grafik in die Zwischenablage kopiert und von dort in andere Anwendungen eingefügt werden.

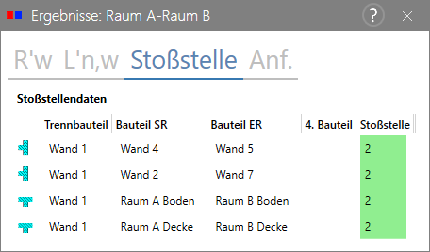

Tab „Stoßstelle“
Die Option „Stoßstelle“ zeigt für das aktuelle Raumpaar alle relevanten sende- und empfangsseitigen Bauteile für Übertragungen erster Ordnung und den jeweils von CadnaB automatisch identifizierten Stoßstellentyp an.
Die erste Spalte der Tabelle zeigt bei den gängigsten Stoßstellentypen das entsprechende Icon an. Wenn die Maus über das Icon bewegt wird, erfolgt eine vergrößerte Darstellung.
Die Einfärbung der Tabellenzelle in Spalte „Stoßstelle“ entspricht der Ampelfarbe im Modus „Ergebnis“ (siehe Ampel).

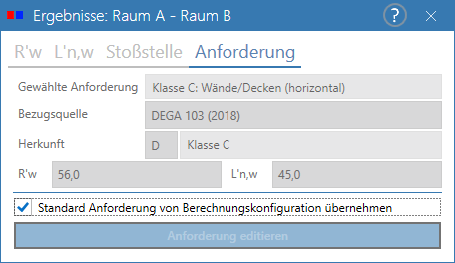

Tab „Anforderung“
Die Option „Anforderung“ zeigt die aktuelle bestehende oder auch nicht bestehende Anforderung für dieses Raumpaar. Standardmäßig ist die Option „Standard Anforderung von Berechnungskonfiguration übernehmen“ aktiviert.:
Bei ISO 12354 kann die Anforderung im Menü Berechnung | Konfiguration (siehe Konfiguration) standardmäßig für alle Raumpaare oder nach Deaktivierung des Optionsfelds (siehe Screenshot) für ein bestimmtes Raumpaar definiert werden. Diese werden als rein numerische Werte mit den bewerteten Berechnungsergebnissen verglichen, um deren Einhaltung zu überprüfen. Der zum Vergleich verwendete Zahlenwert bleibt folglich unverändert, auch und gerade wenn die Zielgröße umgestellt wurde. Weitere Informationen zur Definition einer Anforderung, siehe Anforderungsbrowser.
Vorhaltemaß
Die Berücksichtigung eines Vorhaltemaßes bleibt dem Nutzer überlassen. Das Vorhaltemaß kann entweder bereits in der Bauteildefinition erfolgen oder der Anforderungswert selbst kann angepasst werden.

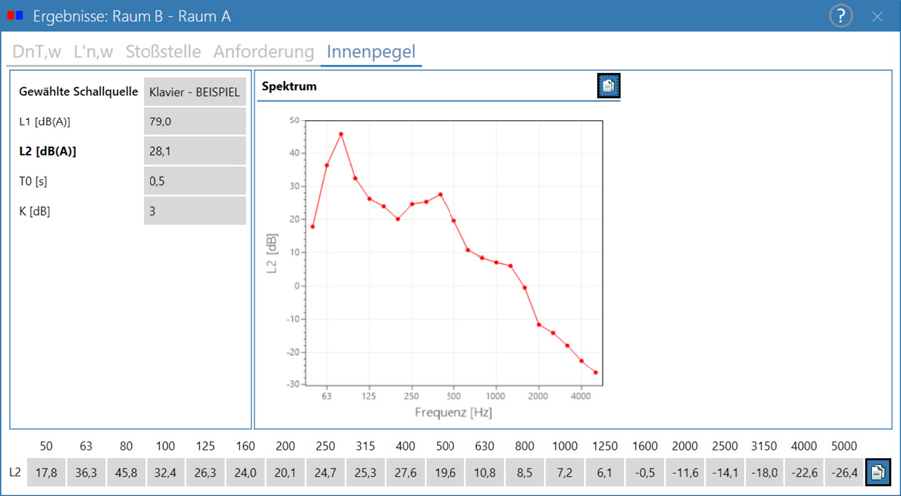

Option „Innenpegel“
Vorausgesetzt, dass unter Verwendung der ISO 12354 eine für die Innenpegelberechnung erlaubte Zielgröße eingestellt ist (siehe Konfiguration ISO 12354-2017 Teile 1-3), werden auf der Registerkarte „Innenpegel“ eines jeden Raumpaars angezeigt:
- gewählte Schallquelle
- Bezugs-Nachhallzeit T0
- Sendepegel L1 in dB(A)
- Empfangspegel L2 in dB(A)

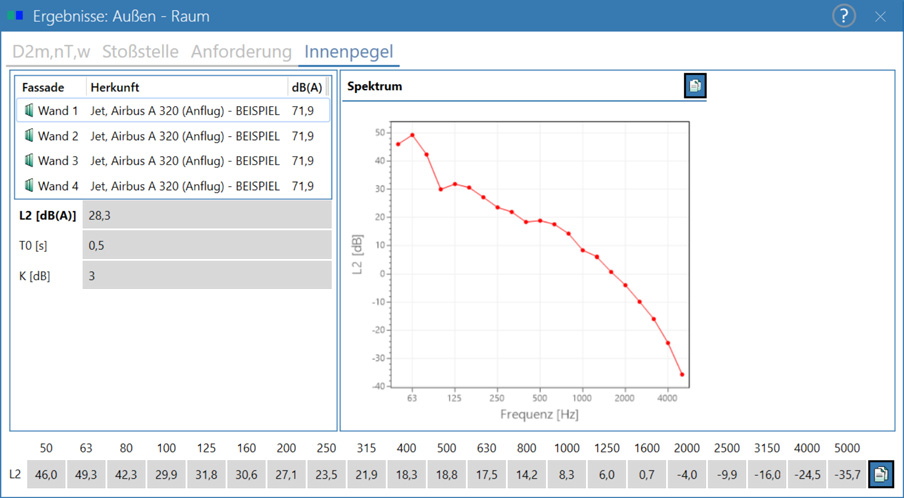

Bei Berechnungen „außen → innen“ werden werden die einzelnen Fassadenbauteile mit dem jeweiligen Beitrag aufgelistet:
Angezeigte Hinweise zu Abweichungen
Die in den Ergebnisdialogen mit Ampeln angezeigten Meldungen zu Abweichungen, zu einer streng nach Norm durchgeführten Berechnung, werden im Konsistenzprüfung genauer erläutert.
