Bitmap

Bautechnische Zeichnungen (z.B. Grundrisse) können als Bitmaps in der 2D-Ansicht hinterlegt werden, um darauf die Wandgeometrien mit der Maus einzugeben.

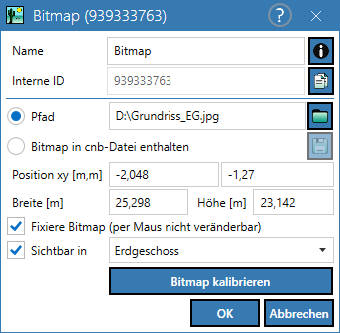

Dialogoptionen

  • Name, Memo-Feld , Interne ID: siehe Gemeinsame Eingabedaten

  • Pfad bzw. Bitmap in cnb-Datei enthalten: Bei aktivierter Option wird die Bitmap-Datei in der CNB-Datei gespeichert. Ist hingegen die Option „Pfad“ gewählt, wird nur diese Referenz in der CNB-Datei gespeichert. Im letzten Fall muss - bei Weitergabe eines Projekts mit hinterlegter Bitmap diese neben der eigentlichen CNB-Datei weitergegeben werden.

  • Position/Breite/Höhe: Es werden die Koordinaten der linken unteren Ecke und die Breite/Höhe (m) angezeigt.
  • Fixiere Bitmap: Wenn diese Option aktiviert ist, kann die Bitmap in der 2D-Raumansicht nicht mehr bewegt werden (standardmäßig nach Kalibrierung aktiviert).
  • Sichtbar in: Diese ermöglicht, dass Geschoss zu wählen, bei dessen Auswahl diese Bitmap angezeigt werden soll.

Bitmap kalibrieren

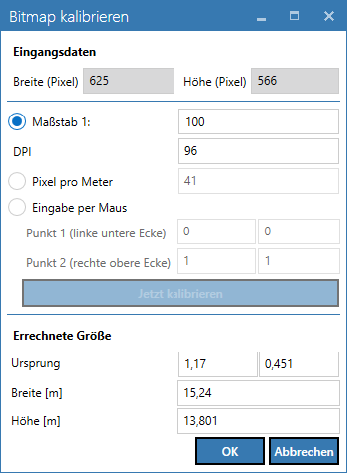

Nach Klick auf die Schaltfläche „Bitmap kalibrieren“ wird der zugehörige Dialog geöffnet.

Dialogoptionen

Eingangsdaten

aktuelle Breite/Höhe (in Pixel)

Größe und Lage

Es stehen folgende drei Optionen zur Verfügung:

  • Maßstab 1:/DPI: Falls bekannt, geben Sie den Maßstab und die Auflösung der Bitmap (in DPI=dots per inch) ein.
  • Pixel pro Meter: Geben Sie die Anzahl Pixel ein, die einem Meter in der Wirklichkeit entsprechen. Ggf. müssen diese Eingabedaten mit einer externen Software (z.B. Microsoft Paint) ermittelt werden.
  • Eingabe per Maus: Hier können die Koordinaten von zwei Referenzpunkten eingegeben werde, die anschließend mit der Maus angefahren und ausgewählt werden.
  • Falls letztere Option gewählt wurde, erfolgt die Kalibrierung über die Schaltfläche „Jetzt kalibrieren“ (Anklicken der beiden Punkte).

Der Dialog öffnet sich und zeigt die importierte Bitmap an.

Kalibrierung starten

  • Die zuvor eingetragenen Punkte 1 und 2 müssen in der Bitmap nacheinander angeklickt werden (Reihenfolge beachten).

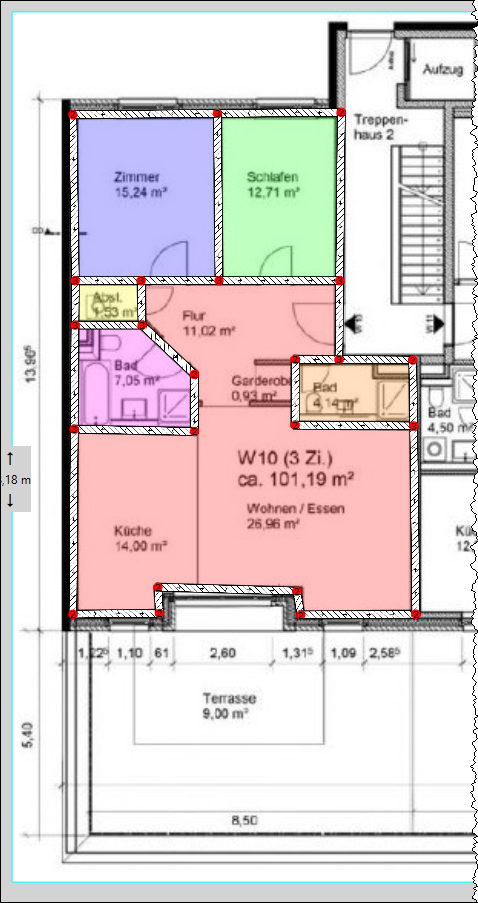

  • Nach Bestätigen der Dialog mit OK wird die Bitmap korrekt referenziert in der 2D- und 3D-Darstellung angezeigt. Die Bitmap kann nun zur Modellierung von Wänden verwendet werden.
