Wandgeometrie editieren

Die über die Projekteinstellungen definierte Raum- und Bauteilgeometrie kann editiert werden. Zu beachten ist, dass die Bauteilhöhe eine Stockwerk-Eigenschaft darstellt (siehe Stockwerk). Es stehen folgende Optionen zur Verfügung:

Wände editieren

• Die Raumecken (Stoßstellen-Punkte) können mit Hilfe der Maus verzogen werden. Klicken Sie dazu auf eine Stoßstelle, halten Sie die Maustaste gedrückt und verziehen Sie die Maus an die gewünschte Stelle. Diese Funktion ist insbesondere dann anwendbar, wenn eine Bitmap mit nicht-rechtwinkligen Raumgrundrissen hinterlegt ist.

  Beim Verziehen wird die aktuelle Einstellung für den Koordinatenfang auf Gitterpunkte beachtet (standardmäßig 0 m).


  Wird - zum Beispiel - ein Fang von 1 m gewählt, so erfolgen Änderungen der Geometrie nur in Abständen von 1 m in x- und y-Richtung.

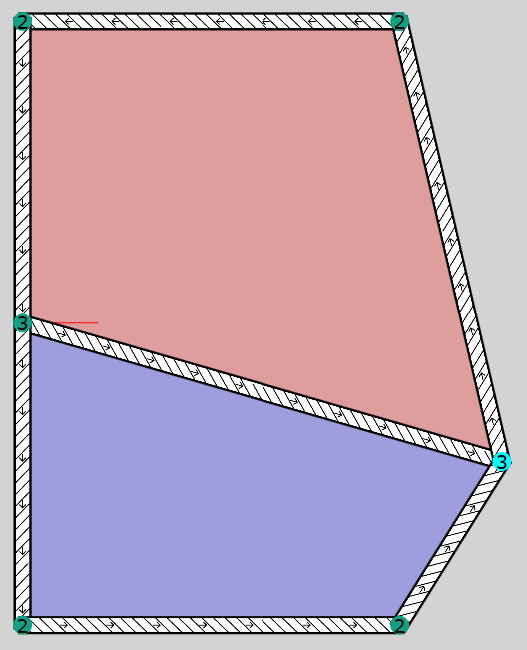

  Rechte Stoßstelle des Trennbauteils verzogen

• Alternativ können nach Doppelklick auf ein Bauteil dessen Eckkoordinaten (in der xy-Ebene) editiert werden. Mit Klick auf OK werden die Geometrien des/der benachbarten Bauteils/e automatisch so angepasst, dass ein geschlossenes Raumvolumen resultiert.

Hinweis

Die Bauteilhöhe kann nicht im Dialog Wand editiert werden, da diese eine Eigenschaft des Stockwerks darstellt (siehe Stockwerk).

Überschneidungen vermeiden

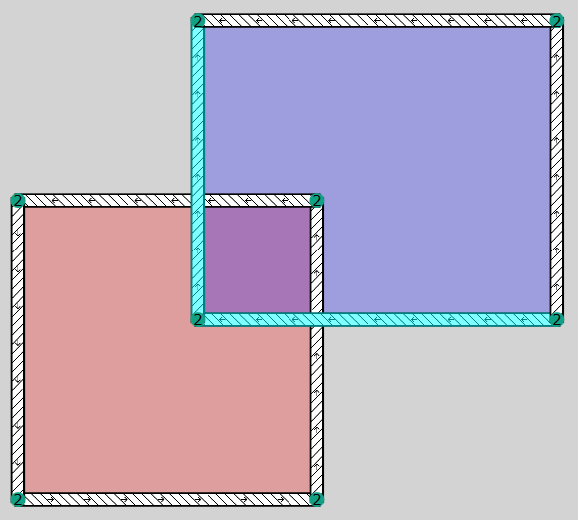

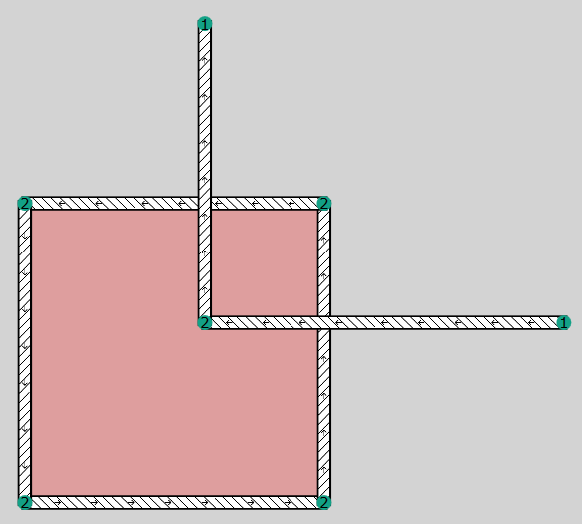

Bei der Eingabe von Wänden ist zu beachten, dass Wände sich nicht gegenseitig überschneiden dürfen. Gegebenenfalls werden zwar Räume erzeugt, aber keine validen Bauteilverbindungen (Stoßstellen) erkannt, zum Beispiel:

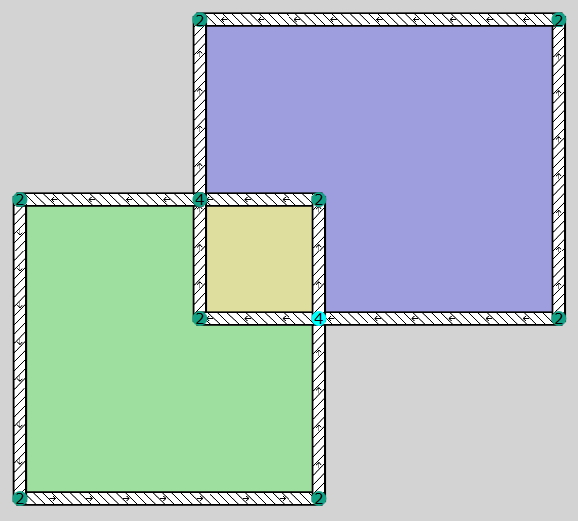

Wählen Sie das Stoßstellen-Werkzeug auf der Symbolleiste (siehe Symbolleiste) und klicken Sie auf die gekreuzten Bauteile, um valide Stoßstellen zu erzeugen (siehe Stoßstellen eingeben / bearbeiten). In obigem Beispiel:

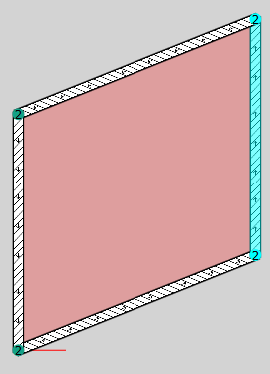

Wände verschieben

Um eine Wand als Ganzes - und nicht nur eine Stoßstelle - zu verschieben, gehen Sie wie folgt vor:

• Aktivieren Sie mit der Maus eine der beiden angrenzenden vertikalen Stoßstellen, die das zu verschiebende Bauteil begrenzt.
• Drücken Sie die STRG-Taste und halten Sie diese gedrückt.
• Aktivieren Sie die andere angrenzende vertikalen Stoßstellen und ziehen Sie - bei weiterhin gedrückt gehaltener STRG-Taste - die Wand als Ganzes an die neue Position.
