Stoßstelle

Aufruf Stoßstellendialog

Der Aufruf einer Stoßstelle zwischen Wänden in der 2D-Ansicht erfolgt über einen Doppelklick auf eine Stoßstelle im Modus Projekt. Der Aufruf von Stoßstellen an Decken/Böden erfolgt über den Wanddialog, der Wand die an die jeweilige Stoßstelle angeschlossen ist (siehe Wand). Im unteren Bereich des Wanddialogs kann auf die Stoßstellen zugegriffen werden. Neben dem Aufruf über die 2D-Ansicht kann im Modus Projekt das Listenfeld auf die Stoßstellen Einträge gefiltert werden und anschließend ein beliebiger Eintrag geöffnet werden.

Hinweis

Bei Stoßstellen zwischen vertikalen Raumpaaren ist darauf zu achten, dass die obere Stoßstelle des unteren Raumes nicht der unteren Stoßstelle des darüber liegenden Raumes entspricht. Diese Struktur hat Auswirkungen auf die Erstellung von benutzerdefinierten Stoßstellendämm-Maßen bei vertikalen Raumpaaren, siehe hierzu Randbedingungen/Einschränkungen bei der Verwendung.

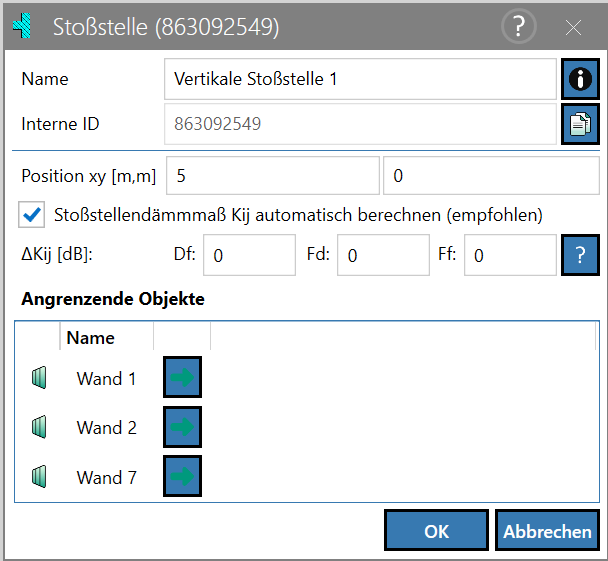

Dialogoptionen

Name, Memo-Feld , Interne ID: siehe Gemeinsame Eingabedaten
Position xy (m, m): Mittelpunktkoordinate der Stoßstelle in Bezug auf den Nullpunkt in der xy-Ebene

Bei aktivierter Option „Stoßstellendämm-Maß Kij automatisch berechnen (empfohlen)“ wird in CadnaB für die Flankenübertragungen, die über diese Stoßstelle berechnet werden, die automatische Stoßstellendetektion (siehe Automatische Stoßstellendetektion) angewendet. Bei deaktivierter Option kann das Stoßstellendämm-Maß manuell definiert werden (siehe Benutzerdefinierte Stoßstellendämm-Maße). Standardmäßig ist in CadnaB die automatische Stoßstellendetektion einschließlich der hinterlegten Berechnung aktiviert.

Bei eingestellter Berechnungsnorm DIN 4109 ist die Eingabe eines Stoßstellenkorrekturwertes ∆Kij möglich, welche für alle über diese Stoßstelle laufenden Flankenwege berücksichtigt wird.

Tabelle „Angrenzende Objekte“: zeigt die an dieser Stoßstelle verkoppelten Bauteile (Wände) an.

Nach Klick auf den grünen Pfeil in der letzten Spalte wird der entsprechende Dialog Wand (siehe Wand) geöffnet.
