Räume editieren / bearbeiten

In CadnaB kann ein Gebäude im Prinzip beliebig viele Stockwerke aufweisen, letzteres wiederum mit beliebig viele Räumen.

Ein Objekt „Raum“ kommt indes erst zustande, wenn die umfassenden Wände ein geschlossenes Polygon bilden.

Beispiel

Im Modus „Projekt“ (siehe Modus „Projekt“) kann die Bauteilgeometrie mit Hilfe der Maus eingegeben werden.

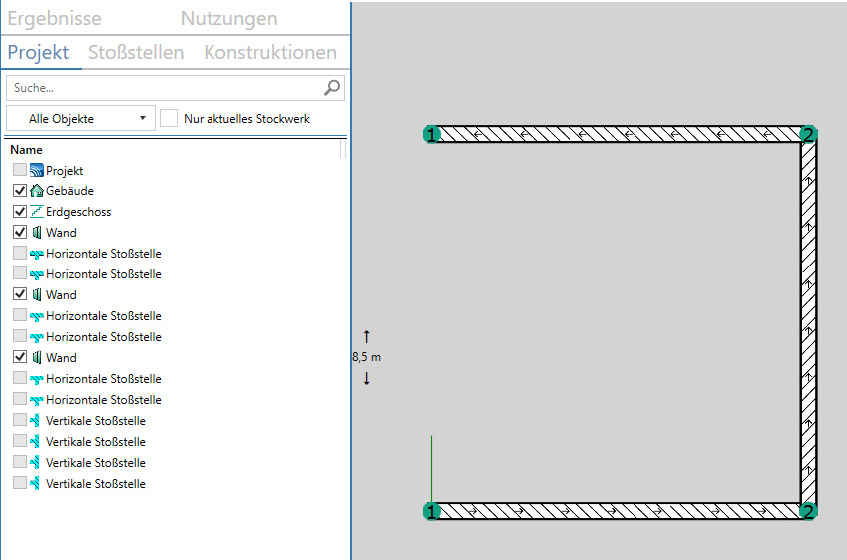

	Nach Eingabe von nur drei Wänden mit dem Multi-Wand-Werkzeug (siehe Multi-Wand-Werkzeug) als offenes Polygon wird kein Objekt „Raum“ erzeugt.

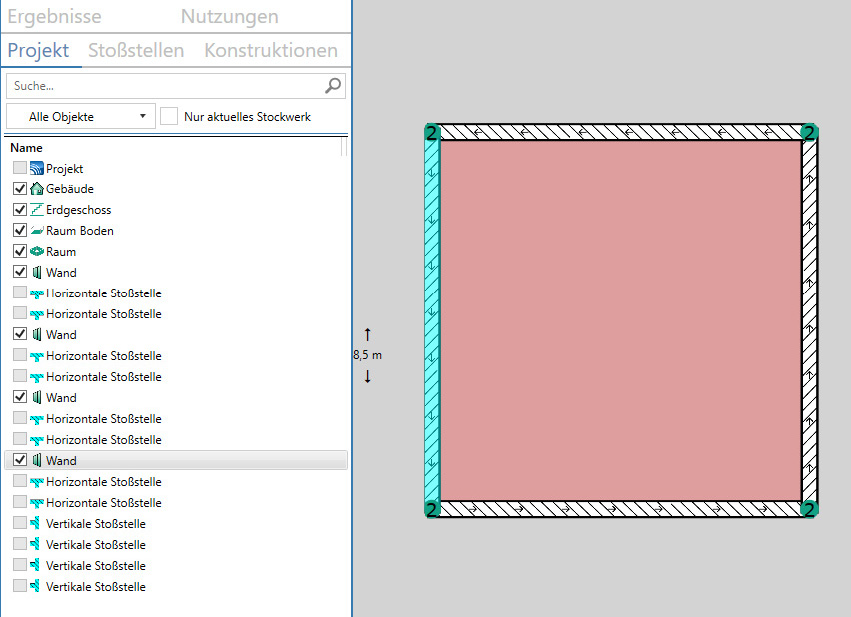

	Sobald das Raumpolygon geschlossen ist, werden die Objekte „Raum“ und „Boden“ automatisch erzeugt und die Raumgrundfläche eingefärbt.

Doppelklicken Sie auf eine Raumgrundfläche, um den Dialog Raum (siehe Raum) zu öffnen.
