CadnaB 2023

Bugfix

Die Version 2023 enthält neben zahlreichen neuen Funktionen auch Fehlerbehebungen, welche einen Einfluss auf die Berechnungsergebnisse haben können, s.u. im Abschnitt „Bugfixes“. Aufgrund dieser Änderungen empfehlen wir eine Aktualisierung. Das Update finden Sie im Downloadbereich unserer Webseite (nach dem Login).

Neue Funktionen

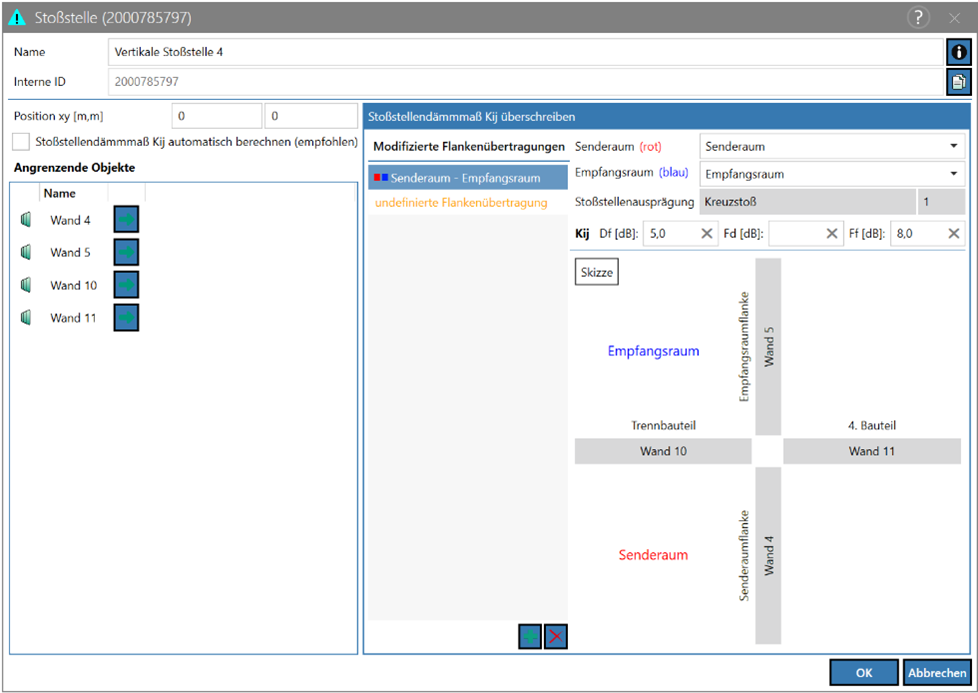

  • Eingabemöglichkeit von benutzerdefinierten Stoßstellendämm-Maßen Kij zur flexiblen Handhabung von Flankenübertragungen. Stoßstellendialog öffnen und die Option „Stoßstellendämm-Maß Kij automatisch berechnen (empfohlen)“ deaktivieren.

    Für mehr Informationen siehe Dokumentation, Kapitel 4.8.2 „Benutzerdefinierte Stoßstellendämm-Maße“.

  • Unterschiedliche vertikale und horizontale Dn,f/Dn,f,w Eingaben bei Wänden sind verfügbar.

  • DIN 4109 – Optimierte automatische Anforderungsdetektion zu DIN 4109-1 und DIN 4109-5.

    • Anforderungen nur für schutzbedürftige Räume.
    • Wohnungszuordnung wird zur Erkennung von fremden Bereichen bei den Gebäudetypen „Mehrfamilienhäuser, Bürogebäude und gemischt genutzte Gebäude“ und „Einfamilien-, Reihenhäusern und zwischen Doppelhäusern“ berücksichtigt. Für weitere Informationen siehe Dokumentation, Kapitel 8.4 „Automatische Anforderungsdetektion“.

  • Angepasste und erweiterte Auswahl von Raumnutzungen sowie eine verbesserte Auswahlmöglichkeit über das Kontextmenü im Modus „Nutzungen“. Beim Laden bestehender Projekte, die mit einer älteren CadnaB Version gespeichert wurden, wird eine Kontrolle von den automatisch übertragenen Raumnutzungen und ggf. eine Anpassung empfohlen.

  • DIN 4109 – Option zur horizontalen Trittschallberechnung bei leichten Trennwänden. Diese Option kann in der Berechnungskonfiguration aktiviert werden. Die Berechnungsmethode nach DIN 4109-2:2018-01 für schwere Trennwände >150 kg/m2 wird bei aktivierter Option auch für leichte Trennwände auf massiven Decken/Böden verwendet.
  • ISO 12354 - Anzeige der Spektren im Ergebnisdialog bei spektralen Zielgrößen.
  • Überarbeitung der Löschen-Logik im „Konstruktionen“ Modus. Mit „Entf“ kann eine vollständige Konstruktion einschließlich Unterkonstruktionen gelöscht werden. Unterkonstruktionen lassen sich getrennt über das Kontextmenü löschen.
  • Verbesserte Ausgabe im Berechnungsprotokoll z.B. Angaben zur Verwendung von benutzerdefinierten Stoßstellen, DIN4109: Angabe des Kij,min bei Anwendung, ...
  • Erweiterte Anzeige von Hinweisen zu Abweichungen von der Berechnungsnorm im Ergebnisdialog.

Bugfixes

  • DIN 4109: Fehlerbehebung in der Flankenübertragung über Decken, bei der Verwendung von leichten Trennwänden mit mehreren Stoßstellen (beeinflusst ggf. Berechnungsergebnisse).
  • ISO 12354: Fehlerbehebung bei der horizontalen Trittschallübertragung über mehrteilige Trennbauteile (beeinflusst ggf. Berechnungsergebnisse).
  • ISO 12354: Fehlerbehebung bei der Flankenübertragung bei der Luftschallübertragung von außen nach innen bei Fassadenwänden mit mehreren Stoßstellen (beeinflusst ggf. Berechnungsergebnisse).
  • DIN 4109: Der Konsistenzcheck für Trennflächen < 10m2 bei eingestellter Zielgröße DnTw wird nicht mehr angezeigt.
  • DIN 4109: In der Ergebnistabelle werden die Anforderungen auch nach der Anzeige eines Konsistenzchecks aktualisiert.
  • Anpassungen zur „Rückgängig/Wiederherstellen“-Funktion im Konstruktionen Modus.
