Stoßstellen eingeben / bearbeiten

Stoßstellen werden in CadnaB nicht eingegeben oder ausgewählt, sondern bei der Eingabe und Berechnung automatisch erkannt und zugewiesen. Die Ziffer innerhalb des grünen Punktes zeigt jeweils die Anzahl der erkannten und verbundenen Bauteile an jeder Stoßstelle an.

Eingaberegeln

Folgende Regeln und Einschränkungen sind zum fehlerfreien Erkennen und Zuweisen des entsprechenden Stoßstellentyps zu beachten.

Händische Eingabe der Bauteilgeometrie

Vertikale Stoßstellen werden in folgenden Fällen automatisch erkannt:

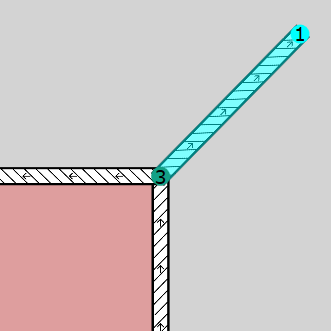

• Die neue Wand geht von einer vorhandenen Stoßstelle aus:

• Die neue Wand geht von einem Punkt auf einer vorhandenen Wand aus:

• Wird ein Wandende auf eine vorhandene Wand mit der Maus gezogen, so wird beim Loslassen der Maustaste eine Stoßstelle an der Verbindungsstelle erzeugt, sofern die Entfernung beider Wände kleiner als 0.5 m ist.

Stoßstellen entfernen

Stoßstellen können nicht unmittelbar, sondern nur mittelbar in nachfolgend dargestellten Fällen gelöscht werden.

• Die vertikale Stoßstelle zwischen zwei Wänden (Stoßstelle 2. Ordnung), die annähernd in einer Flucht verlaufen, kann gelöscht werden. Wählen Sie dazu im Kontextmenü einer Stoßstelle den Befehl Gewählte Stoßstelle löschen aus:

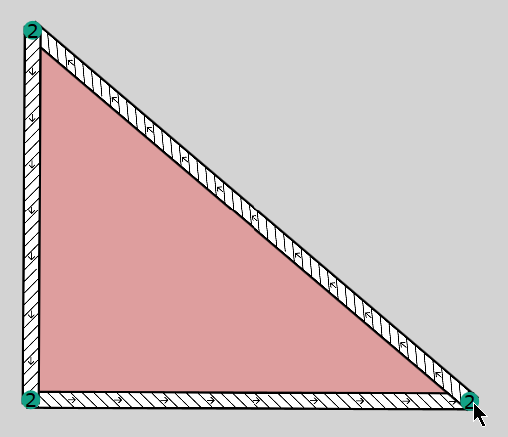

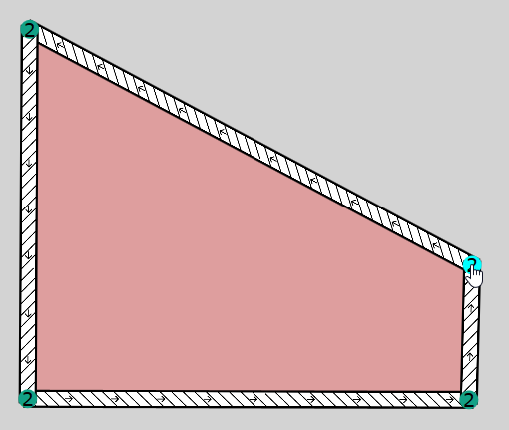

• Eine Stoßstelle wird ebenfalls gelöscht, wenn diese auf eine andere, schon vorhandene Stoßstelle gezogen wird. Dabei wird gleichzeitig die Wand, die beide Stoßstelle verbindet, gelöscht.

Klicken Sie dazu mit der Maustaste auf die zu entfernende Stoßstelle und halten Sie die Maustaste gedrückt. Verziehen Sie deren Position an die zu behaltende Stoßstelle und lassen Sie die Maustaste los.

Stoßstellen bei sich kreuzenden Bauteilen

Insbesondere nach Importvorgängen (siehe unten) können sich kreuzende Wände auftreten, die zunächst keine gemeinsame Stoßstelle aufweisen:

Um derartige Fehler zu beheben, gehen Sie wie folgt vor:

• Wählen Sie das Stoßstellen-Werkzeug aus der Symbolleiste (siehe Symbolleiste) aus.

• Klicken Sie mit dem Werkzeug auf die Verbindungsstelle zwischen beiden Bauteilen.

Es werden ein Stoßstelle erzeugt, die Wandbauteile miteinander verbunden und ggf. die Raumgeometrien geschlossen, so dass sich eine gültige Geometrie ergibt:
