CadnaR-Projekt

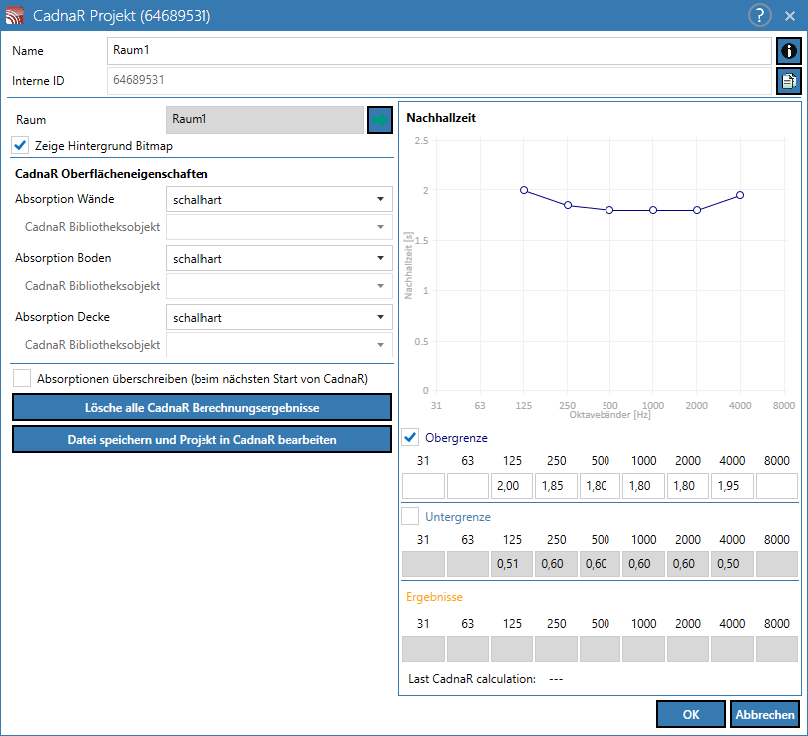

Der CadnaR-Projektdialog ermöglicht die Auswahl der Oberflächeneigenschaften für den gewählten Raum. Diese Angaben werden in der anschließenden Berechnung mittels CadnaR benötigt, um Nachhallzeiten oder Raumpegel berechnen zu können.

In diesem Dialog können die Oberflächeneigenschaften (Absorption) der Wände, des Bodens und der Decke des bezüglichen Raums editiert werden. Zudem können sowohl Ober-, als auch Untergrenzen der Nachhallzeit definiert werden. Nach erfolgter Berechnung in CadnaR wird in diesem Dialog auch das Berechnungsergebnis angezeigt.

Dialogoptionen

  • Name, Memo-Feld , Interne ID: siehe Gemeinsame Eingabedaten
  • Raum: CadnaB-Raumname
    Nach Klick auf den grünen Pfeil wird der Dialog Raum (siehe Raum) geöffnet.

Option „Zeige Hintergrund bitmap“

Bei aktivierter Option wird nach erfolgter Berechnung die Darstellung des Raumes in CadnaR - einschließlich aller vorhandenen Objekte wie Quellen, Schirme, Raster, Textrahmen/Etiketten - als Bitmap in CadnaB angezeigt.

CadnaR Oberflächeneigenschaften

Im diesem Dialogteil können für Wände/Boden/Decke des aktuell gewählten Raums die schallabsorbierenden Eigenschaften ausgewählt werden. Standardmäßig stehen folgende vordefinierten Auswahloptionen zur Verfügung:

  • schallhart
  • Teppichboden
  • Akustikdecke
  • absorbierend
  • hoch absorbierend
  • benutzerdefiniert: Bei dieser Auswahl kann über die weitere Auswahlliste „CadnaR Bibliotheksobjekt“ der installierten CadnaR-Applikation auf deren Bibliothek „Absorptionen (global)“ (ausdrücklich nicht auf lokale Absorptionen) zugegriffen werden.Im Zuge der Berechnung führt CadnaR eine dreistufige Suche nach den per ID zugewiesenen Absorptionsspektren aus (in der Reihenfolge lokale/globale/Default Bibliothek „Absorptionen“).

Die hinterlegten Absorptionsspektren der vordefinierten Eigenschaften können in CadnaR unter Tabellen | Absorptionen (global) eingesehen werden. Die zugehörigen IDs beginnen mit der ID „DefAbsInterop_*“.

Option „Absorptionen überschreiben“

Bei aktivierter Option werden die zuvor ggf. schon exportierten Absorptionen im Zuge der nächsten Berechnung in CadnaR überschrieben. Falls deaktiviert, bleiben die zuvor ggf. schon exportierten Absorptionen erhalten.

Schaltfläche „Lösche alle CadnaR Berechnungsergebnisse“

löscht alle aus vormaligen Rechenläufen vorhandenen CadnaR-Berechnungsergebnisse (zur Reduzierung der Dateigröße). Die CadnaB-Datei wird dabei gespeichert.

Schaltfläche „Datei speichern und Projekt in CadnaR bearbeiten“

In CadnaB erzeugte CadnaR-Projekte, die nur der Berechnung der Nachhallzeit auf Basis der Absorption der Raumbegrenzungsflächen (Boden/Wände/Decke) dienen, müssen nicht in CadnaR nachträglich bearbeitet werden. Die zur Berechnung erforderlichen Immissionspunkte zur Berechnung der räumlich gemittelten Nachhallzeit werden in CadnaR temporär während der Laufzeit erzeugt und nach Abschluss der Berechnung gelöscht.

Diese Schaltfläche, die das nachträgliche Bearbeiten eines Projektes in CadnaR ermöglicht, ist daher primär in folgenden Fällen erforderlich:

Berechnungsart „Nachhallzeit

  • Berechnungsart „Nachhallzeit“ (siehe Nachhallzeit berechnen):
    • Falls neben den Raumbegrenzungsflächen (Boden/Wände/Decke) weitere - zum Beispiel im Raum stehende Absorptionsflächen - zu berücksichtigen sind. Diese können nicht unmittelbar in CadnaB eingeben werden, sondern erfordern das Editieren des Projektes in CadnaR.
    • Falls komplizierte Raumgeometrien vorliegen (z.B. Räume mit zahlreichen, in das Raumvolumen vor- und zurückspringenden Wandkonturen), kann es erforderlich sein, die zur Nachhallzeit-Berechnung erforderlichen Immissionspunkte manuell zu platzieren.

Klicken Sie in diesen Fällen auf diese Schaltfläche und geben Sie im Dialog Speichern unter einen Dateinamen ein. Danach wird CadnaR gestartet und die exportierten Daten werden geladen. Geben Sie die zusätzlichen Absorber (z.B. als Schirme, Hindernisquader oder 3D-PolyMeshes) und/oder Immissionspunkte ein. Speichern Sie anschließend in CadnaR die Datei und schließen Sie CadnaR. Die Daten werden automatisch in das aktuell geöffnete CadnaB-Projekt übernommen.Starten Sie anschließend die Berechnung der Nachhallzeit (siehe Nachhallzeit berechnen).

Berechnungsart „Raum-zu-Raum“

  • Berechnungsart „Raum-zu-Raum“: (siehe Übertragung Raum-zu-Raum berechnen): Bei dieser Berechnungsart ist in jedem Fall das Editieren des exportierten Projektes in CadnaR erforderlich, um die zur Berechnung zusätzlich erforderlichen Objekte in CadnaR einzugeben. Das sind im einzelnen:
    • ein Schallquelle je Senderaum (mindestens eine, aber auch mehrere möglich) und
    • ein Immissionspunkt je Empfangsraum (mindestens einer, aber auch mehrere möglich).

Klicken Sie dazu auf diese Schaltfläche und geben Sie im Dialog Speichern unter einen Dateinamen ein. Danach wird CadnaR gestartet und die exportierten Daten werden geladen. Geben Sie mindestens eine Schallquelle je Senderaum und einen Immissionspunkt je Empfangsraum ein. Speichern Sie anschließend in CadnaR die Datei und schließen Sie CadnaR. Die Daten werden automatisch in das aktuell geöffnete CadnaB-Projekt übernommen.Starten Sie anschließend die Berechnung der „Raum-zu-Raum“ Übertragung (siehe Übertragung Raum-zu-Raum berechnen).

Dialogteil Nachhallzeit

  • Ober-/Untergrenze: Es können für den aktuellen Raum eine Ober- und ggf. eine Untergrenze in Oktavbandbreite der Nachhallzeit (in s) definiert werden. Felder ohne Eintrag werden in der Prüfung ignoriert. Die definierten Grenzen werden im Nachhallzeit-Diagramm angezeigt.
  • Ergebnisse: Nach erfolgter Berechnung in CadnaR wird hier die Werte der Nachhallzeit (in s) in Oktavbandbreite und gleichzeitig als Kurvenzug im Diagramm angezeigt.

Die Werte in den einzelnen Oktaven können auch im Diagramm durch Überstreichen der Punkte mit dem Mauszeiger abgelesen werden.

  • Last CadnaR calculation: zeigt Datum und Zeit der letzter Berechnung in CadnaR an

Zusätzliche Informationen

Die in CadnaB ausgewählten/definierten schallabsorbierenden Eigenschaften der Bauteile Wände/Boden/Decke werden in CadnaR datentechnisch mit Hilfe der Objekte „Schirm“ (für Wände) und „PolyMesh“ (für Boden/Decke) abgebildet (und nicht über die Raumbegrenzungsflächen im Dialog Raum in CadnaR).

Ein in CadnaB erzeugtes CadnaR-Projekt wird innerhalb der CadnaB-Datei gespeichert (embedded in *.cnb) und auch als solches in CadnaR geladen und von dort auch wieder als cnb-Datei gespeichert. Anschließend werden die relevanten Daten in CadnaB geladen.
