Fenster/Türen/kleine Bauteile eingeben / bearbeiten

Mit Hilfe des Symbols auf der Symbolleiste (siehe Symbolleiste) können in der 2D-Ansicht die Lage und Geometrie folgender eingebauter oder kleiner Bauteile eingegeben werden:

• Türen, Fenster und Verglasungen (Kenngröße: R bzw. Rw in dB)
• kleine Bauteile wie Rollladenkästen oder Lüftungsöffnungen im trennenden Bauteil (Kenngröße: Dn,e bzw. Dn,e,w in dB).

Hinweis

In CadnaB können alle der oben genannten Bauteile sowohl in Innen-, als auch in Außenwänden platziert werden.

Fenster eingeben

Gehen Sie wie folgt vor:

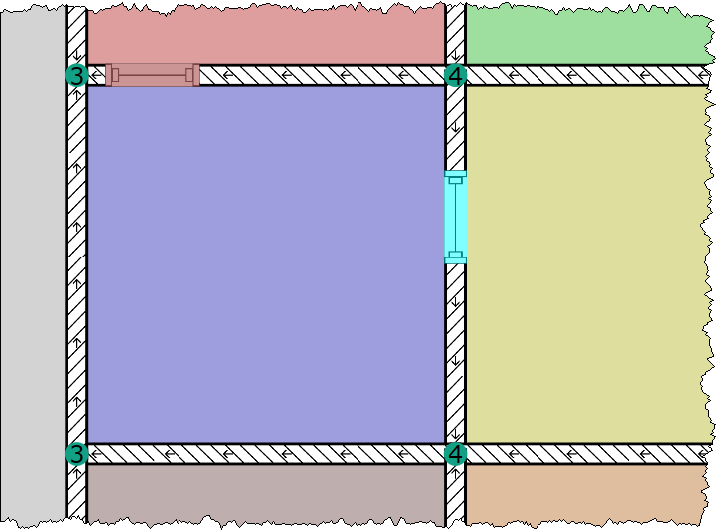

• Wählen Sie das Symbol aus der Symbolleiste aus und klicken Sie auf einer Wand an die Stelle, an der das Bauteil platziert werden soll.

Hinweis

Standardmäßig wird ein Fenstersymbol eingezeichnet, dass aber abhängig von der gewählten Bauteilgruppe angepasst wird.

• Doppelklicken Sie auf das Symbol und wählen Sie im Feld „Ausprägung“ die gewünschte Bauteilart aus.

• Geben Sie die weiteren erforderlichen Daten im Dialog Eingebautes/kleines Bauteil (siehe Eingebautes / kleines Bauteil) ein und wählen Sie eine Konstruktion aus.

Nach Schließen des Dialogs mit OK wird die Darstellung entsprechend der gewählten Bauteilart angepasst, siehe Eingebautes / kleines Bauteil.
