Stockwerke editieren

Der Menüeintrag bzw. das Symbol in der Symbolleiste ist nur verfügbar, sofern der Modus „Projekt“ (siehe Modus „Projekt“) gewählt ist.

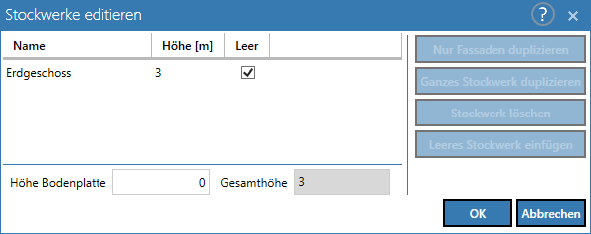

Dialogoptionen

.

Im Ausgangszustand ist nur das Erdgeschoss vorhanden.

Name

Bezeichnung des Stockwerks (kann editiert werden).

Lichte Höhe (m)

Stockwerkshöhe (Standard: 3 m)

Option „Leer“

Mit dieser Option wird ein „leeres“ Geschoss definiert. Ein Geschoss ist dann leer, wenn es Null Wände enthält. Diese Option ist nur für die Anzeige (auch: 3D) relevant.

Höhe Bodenplatte (m)

Die eingegebene Höhe wirkt sich nicht auf die Berechnung aus, findet allerdings Verwendung bei der Berechnungsnorm DIN 4109 bei der automatischen Anforderungsfindung („Keller“ mit Höhen der Bodenplatte im Stockwerk ist \(<\) 0 m).

Geben Sie einen negativen Wert (z.B. -3 m) ein, um einen 3 Meter hohes Kellergeschoss zu berücksichtigen.

Schaltflächen

• Nur Fassaden duplizieren: dupliziert nur die Außenwände des gewählten Geschosses. Diese Option kann - zum Beispiel - verwendet werden, um Stockwerke zu modellieren, bei denen nur die außen-innen Übertragung zu berechnen ist.
• Ganzes Stockwerk duplizieren: erstellt eine Kopie des gewählten Stockwerks und fügt dieses am oberen Ende der Liste ein. Die Position des neuen Geschosses - wie auch aller anderen Geschosse innerhalb der Liste - kann mit der Maus verschoben werden.
• Stockwerk löschen: Löscht nach Bestätigung einer Sicherheitsabfrage das Stockwerk mit allen zugehörigen Wänden, Böden usw.
• Leeres Stockwerk einfügen: fügt ein Stockwerk ohne Wände ein. Diese Option kann - zum Beispiel - verwendet werden, um Stockwerke zu modellieren, auf denen die Übertragung nicht zu berechnen ist.
