Modus „Ergebnisse“

Dieser Modus zeigt die Ergebnisse der letzten Berechnung an.

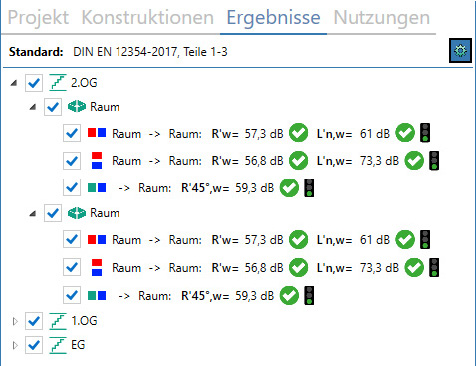

Ergebnisse

Die Liste folgt der hierarchischen CadnaB-Projektstruktur und enthält zu jedem Raum die Berechnungsergebnisse zu allen gefundenen benachbarten Räumen für die aktuelle eingestellten Zielgrößen (siehe Konfiguration):

horizontal, zwischen Räumen
horizontal, außen → innen
vertikal, unten → oben
vertikal, oben → unten

Senderaum (SR) = rot, Empfangsraum (ER) = blau, Außen = grün

Diagonal angeordnete Raumpaare oder Raumpaare, welche einen Höhenversatz in z-Richtung aufweisen (unterschiedliche Bodenhöhe / Deckenhöhe), können in CadnaB nicht modelliert werden.

Anforderung eingehalten/nicht eingehalten

Zudem wird - sofern eine Anforderung (siehe Anforderungsbrowser) für definiert ist - angezeigt, ob diese erfüllt / nicht erfüllt ist:

Anforderung eingehalten
Anforderung nicht eingehalten
Zielgröße der Anforderung ungleich berechneter Zielgröße

Hinweis

Die Raumbezeichnung ist über den Modus „Projekt“ (siehe Modus „Projekt“) für jeden Raum editierbar.

Ampel

zeigt an, welche Art von Stoßstelle verwendet wurde:

In der Berechnung des Raumpaars wurden nur die in ISO 12354-1 aufgeführten Stoßstellen verwendet (siehe Stoßstellentypen aus ISO 12354-1).
Es wird mindestens eine abgeleitete Stoßstelle verwendet (siehe Abgeleitete Stoßstellentypen) oder in der Berechnung wurde Methoden verwendet, die so nicht in der eingestellten Berechnungsnorm enthalten sind. Die Ergebnisse sind nur unter Vorbehalt zu verwenden.
Bei der Berechnung wird mindestens eine Flanke nicht berücksichtigt beziehungsweise es wurde eine ungültige Stoßstelle gefunden!

OPTIONEN

Standard

Anzeige der gewählten Berechnungsvorschrift

Zugriff auf die Berechnungskonfiguration (siehe Konfiguration)

Ergebnisliste je Raum & Raumpaar SR/ER

Ein Doppelklick in jede Ergebniszeile öffnet den Dialog Ergebnisse mit den Details der Berechnung. Die Inhalte des Ergebnisdialog werden Norm-abhängig in Unterkapiteln beschrieben (siehe Dialog Ergebnisse (ISO 12354) und weitere).

Schaltflächen

Es stehen zur Verfügung:

Raumpaare aktualisieren: Kann z.B. Nach einer Änderung der Raumgeometrie (im Modus „Projekt“, siehe Modus „Projekt“) oder -anzahl sind die angezeigten Berechnungsergebnisse nicht mehr gültig. Diese Option ermöglicht die Raumpaarungen zu aktualisieren (ohne gleichzeitig die Berechnung zu starten).
Berechnung starten: Nach Aktualisierung der Raumpaare wird die Berechnung gestartet (analog zu Klick auf in der Symbolleiste).
Bericht erzeugen: erzeugt einen Berechnungsbericht im Format „Microsoft Word (*.docx)“. Eine individuelle Formatierung des Berichts ist aktuell noch nicht verfügbar, jedoch kann die Word-Datei im Anschluss angepasst werden.

Die Berichtausgabe ist auf die jeweils eingestellte Berechnungsmethode angepasst, sodass z.B. die spektralen Ergebnistabellen nur bei Verwendung der ISO 12354 nach dem detaillierten Modell erstellt werden. Nach DIN 4109 wird am Anfang des Berichts eine Übersicht der Anforderungen hinzugefügt.

Zum Export der Konstruktionen, siehe Export, Abschnitt „Konstruktionsdaten (*.docx)“

3D-Ansicht

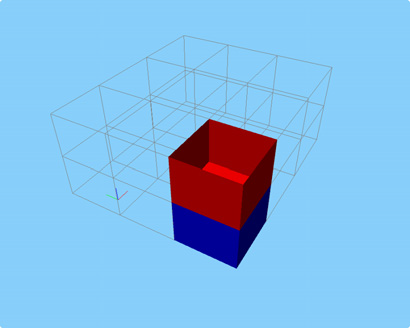

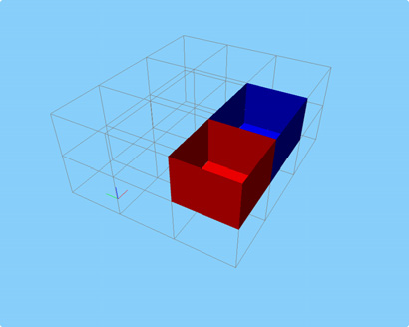

Wird gleichzeitig die 3D-Ansicht (siehe 3D-Ansicht) geöffnet und der Dialog geeignet auf dem Bildschirm platziert, wird das in der Ergebnisliste ausgewählte Raumpaar Sende-Empfangsraum farbig hervorgehoben (Senderaum SR=rot, Empfangsraum ER=blau).
