Interoperabilität CadnaB - CadnaR

Durch Verbindung von CadnaB mit CadnaR können bauakustische und raumakustische Berechnungen verknüpft werden. Die in CadnaB erzeugten CadnaR Projekte werden gemeinsam mit der CadnaB Datei gespeichert. Hiermit kann beispielsweise eine detaillierte Übertragungsberechnung unter Berücksichtigung von den Positionen der Quellen, der Immissionspunkte oder der Hindernisse innerhalb des Raums durchgeführt werden. Zusammengefasst ergeben sich folgende Anwendungsfälle:

Anwendungsfälle Interoperabilität CadnaB - CadnaR

  1. Verwaltung und Organisation von CadnaR Projekten.

  2. CadnaB „Raum zu Raum Berechnung“ unter Berücksichtigung der CadnaR Modelle.

  3. Berechnung der räumlichen Nachhallzeit für alle CadnaR Projekte in einem CadnaB Projekt.

Hinweis

Die Raum zu Raum Berechnung ist ausschließlich unter Verwendung der CadnaB Berechnungsnorm ISO 12354 möglich.

Beschreibung Anwendungsfall 1

CadnaB wird zur Verwaltung und Organisation von CadnaR Projekten für ein ganzes Gebäude verwendet. In diesem Fall finden innerhalb CadnaB keine Berechnungen statt. In CadnaB modellierte Raumgeometrien stehen je Raum in CadnaR zur Verfügung.

Vorteile:

  • Komplexe Raumgrundrisse werden direkt in das CadnaR Modell übernommen.
  • Das CadnaR Projektmanagement für ein ganzes Gebäude ist übersichtlich und klar strukturiert.

Vorgehen Anwendungsfall 1

  1. Modellieren und Speichern eines Projekts in CadnaB

  2. Öffnen der CadnaR Projekt Verwaltung in CadnaB über Tabellen | CadnaR Projekt Verwaltung.

  3. Über das Plus-Symbol können CadnaR Projekte erzeugt und anschließend den CadnaB Räumen zugewiesen werden. Nach dem Bestätigen mit "OK" werden CadnaR Projekte erzeugt und im Listenfeld angezeigt.

  4. Der Dialog der CadnaR Projekte kann über einen Doppelklick auf den Eintrag des jeweiligen CadnaR Projekts im Listenfeld geöffnet werden. Über einen Klick auf "Datei speichern und Projekt in CadnaR bearbeiten" öffnet sich das Projekt in CadnaR.

Beschreibung Anwendungsfall 2

CadnaB "Raum zu Raum Berechnung" mit Berücksichtigung der CadnaR Modelle für den Sende- und Empfangsraum. Die raumakustischen Berechnungen findet unter Berücksichtigung von den Positionen der Quellen, Immissionspunkte und Hindernisse innerhalb des Raumes in CadnaR statt. Die Übertragung durch das Trennbauteil wird auf Grundlage der in CadnaB definierten bauakustischen Eigenschaften berechnet.

Vorgehen Anwendungsfall 2

Das nachfolgend beschriebene Vorgehen bezieht sich beispielsweise auf ein CadnaB Projekt mit zwei Räumen (Raum Name 1: Empfangsraum; Raum Name 2: Senderaum).

  1. Mittels des Vorgehens, wie im Vorgehen Anwendungsfall 1 beschrieben, sollen CadnaR Projekte für mindestens zwei Räume mit gemeinsamer Trennfläche erzeugt werden.

  2. Definieren Sie den Empfangsraum und den Senderaum und modellieren sie diese Räume in den jeweiligen CadnaR Projekten mit deren Raumausstattungen, Schallquellen und den Immissionspunkten.

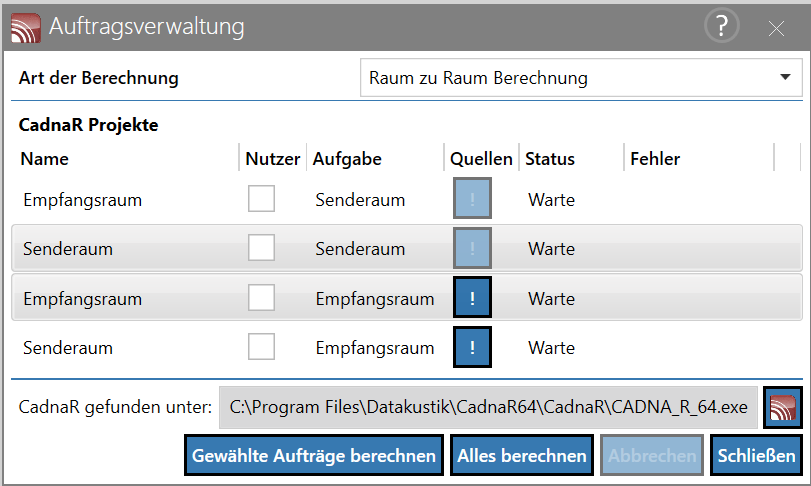

  3. Öffnen Sie die CadnaR Auftragsverwaltung in CadnaB über Berechnung | CadnaR Berechnung starten und führen Sie folgende Schritte aus:

    • Art der Berechnung: Raum zu Raum Berechnung

    • Klicken Sie in der Zeile (Name: Empfangsraum; Aufgabe: Empfangsraum) das Ausrufezeichen in der Spalte "Quellen" an. Wählen Sie "Senderaum" und bestätigen Sie anschließend den Dialog "Projektabhängigkeiten" mit "OK".

    • Wählen Sie die Zeile (Name: Senderaum; Aufgabe: Senderaum) und die Zeile (Name: Empfangsraum; Aufgabe: Empfangsraum) an und starten Sie die Berechnung über "Gewählte Aufträge berechnen".

    • Anschließend werden automatisch in CadnaR und CadnaB die Berechnungen durchgeführt.

Hinweis

Die Auswahl in den Dialogen erfolgt über Multiselect. Dabei können die Zeilen mit gedrückter Strg + Mausklick markiert werden. Die ausgewählten Zeilen werden eingefärbt.

  1. Die Ergebnisse können in den CadnaR Projekten abgerufen werden.

Dieser Anwendungsfall wird im Demo-Tutorial als Schritt-für-Schritt-Anleitung inkl. Beispieldateien gezeigt. Das Demo-Tutorial steht online zum Download zur Verfügung:

Beschreibung Anwendungsfall 3

Automatische Berechnung der räumlich gemittelten Nachhallzeit für alle CadnaB Räume, die mit einem CadnaR Projekt verknüpft sind. Je Raum kann eine detaillierte CadnaR Modellierung erfolgen, um z.B. Hindernisse oder Absorptionsflächen innerhalb des Raumes zu berücksichtigen. Die Nachhallzeit Berechnung erfolgt in CadnaR.

Vorgehen Anwendungsfall 3

  1. Erzeugen Sie über das Vorgehen im Vorgehen Anwendungsfall 1 ein CadnaB Projekt, welches mindestens ein CadnaR Projekt enthält.

  2. Öffnen Sie die CadnaR Auftragsverwaltung in CadnaB über Berechnung | CadnaR Berechnung starten und führen Sie folgende Schritte aus:

    • Art der Berechnung: Nachhallzeit

    • Wählen Sie die gewünschten Räume aus und starten Sie die Berechnung mit "Gewählte Aufträge berechnen".

    • Anschließend werden automatisch in CadnaR die Berechnungen durchgeführt.

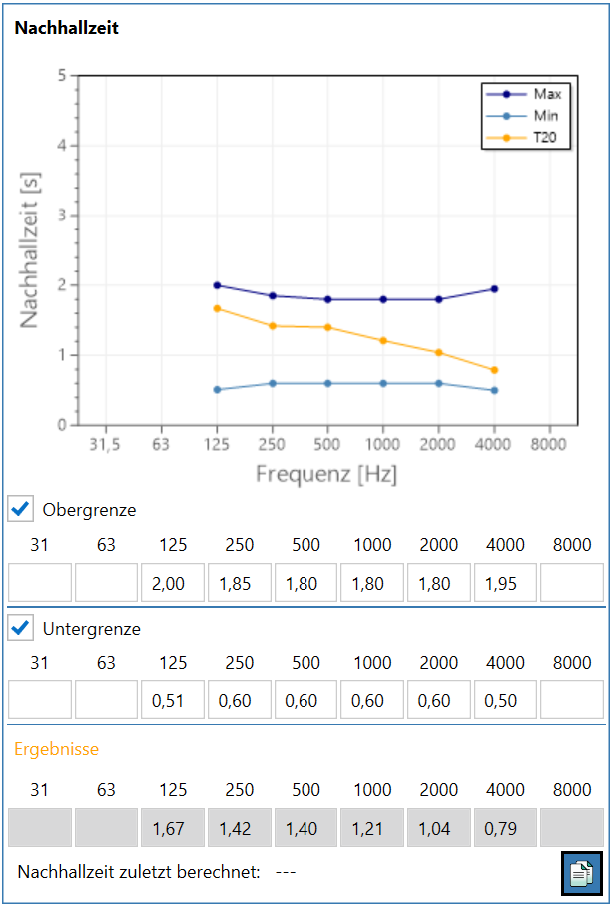

  3. Die Ergebnisse können im Dialog des jeweiligen CadnaR Projekts in CadnaB kontrolliert werden. Zudem ist das Einblenden einer Ober- und Untergrenze im dargestellten Diagramm für die Nachhallzeit möglich.

Weitere Informationen zu den in CadnaB verfügbaren Einstellungen bezüglich den CadnaR Projekten sind in folgenden Abschnitten enthalten:

CadnaR-Projekt

CadnaR-Berechnung starten inkl. Unterkapitel

CadnaR Projekte erstellen / zuweisen

CadnaR - Raum zu Raum Berechnung
