Etiketten eingeben / bearbeiten

Etiketten sind Textrahmen, die im Modus „Projekt“ frei oder mit Bezug auf ein Objekt platziert werden können. Der angezeigte Text kann nachfolgend editiert werden.

Etikett auf Objekt platzieren

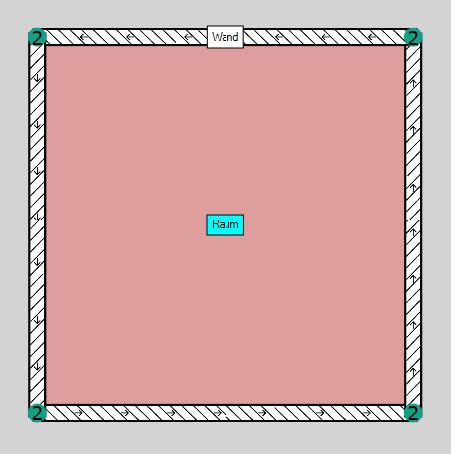

Klicken Sie auf das Symbol auf der Symbolleiste und klicken Sie in der 2D-Ansicht in die Raumgrundfläche, auf ein Bauteil oder eine Stoßstelle. Es wird jeweils ein Etikett mit der aktuellen Objektbezeichnung in angepasster Größe erzeugt.

Nach Auswahl des Kontextmenü-Befehls Editieren öffnet der Dialog Etikett (siehe Etikett). Wechseln Sie alternativ in den Editiermodus (mit ) und doppelklicken Sie an eine Stelle innerhalb des Textrahmens.

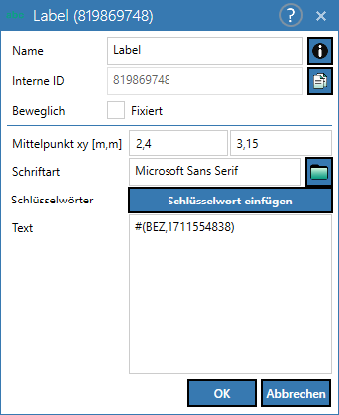

Der Text des Etiketts enthält einen Verweis auf den Namen des in Bezug genommenen Objekts.

Zu Details im Dialog siehe Etikett.

Etikett frei platzieren

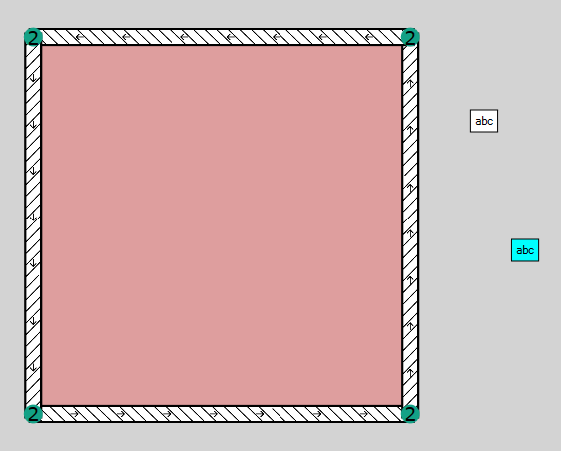

Klicken Sie auf das Symbol auf der Symbolleiste und klicken Sie an eine beliebige Stelle in der 2D-Ansicht, unter Vermeidung von Objekten. In diesem Fall wird ein Standard-Etikett mit dem Text „abc“ erzeugt.

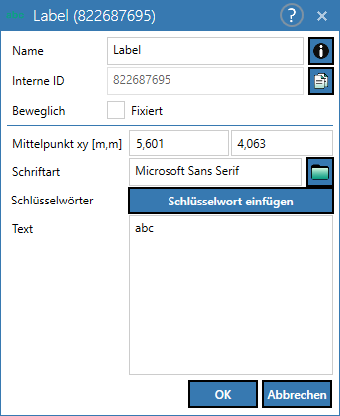

Nach Auswahl des Kontextmenü-Befehls Editieren öffnet der Dialog Label. Wechseln Sie alternativ in den Editiermodus (mit ) und doppelklicken Sie an eine Stelle innerhalb des Textrahmens.

Etikette löschen

Um ein oder mehrere Etiketten zu löschen, bestehen folgende Möglichkeiten:

• ein oder mehrere Etiketten in der 2D-Ansicht löschen:

  • Auswahl per Mausklick, Mehrfachauswahl mit gedrückter STRG-Taste,
  • alternativ: Rechteck bei gedrückt gehaltener Maustaste aufziehen (selektiert von rechts kommend alle Objekte innerhalb und auf dem Rand, von links kommt nur alle Objekte innerhalb dieses Rechtecks)
  • DEL-Taste drücken oder Befehl Löschen aus dem Kontextmenü wählen. Nach Bestätigung der Sicherheitsabfrage werden die Objekte gelöscht.

• ein oder mehrere Etiketten im Modus „Projekt“ (siehe Modus „Projekt“) aus der Objektliste löschen:


  • Auswahl mit der Maus, Mehrfachauswahl mit STRG-Taste oder einer Sequenz mit gedrückter SHIFT-Taste,
  • DEL-Taste drücken oder Befehl Löschen aus dem Kontextmenü wählen. Nach Bestätigung der Sicherheitsabfrage werden die Objekte gelöscht.

• sowie über die Schaltfläche „Löschen“ in der Tabelle Textrahmen (siehe Schaltflächen in Objekttabellen).
