Einschränkungen / Designentscheidungen

Die Software CadnaB wird stetig weiterentwickelt. Während dieses Entwicklungsprozesses müssen vielerlei Entscheidungen getroffen werden. Insbesondere die Themen Funktionsumfang und Benutzerfreundlichkeit stehen häufig in einem Spannungsverhältnis. Je mehr Funktionen und Einstellmöglichkeiten die Software für Sonderfälle bietet, desto schwieriger wird es, dem Nutzer eine benutzerfreundliche Oberfläche zu bieten. Wir versuchen hier einen Mittelweg zu gehen.

Zusätzlich wurden viele Berechnungsnormen entwickelt, ohne dabei die mögliche Umsetzung in Software zu berücksichtigen. Somit ergeben sich oftmals normative Regelungslücken. Wir versuchen weitestgehend auf diese Regelungslücken hinzuweisen- und wo möglich- praktikable Lösungsoptionen zu implementieren. Dieser Prozess ist fortlaufend.

Zu guter Letzt gibt es noch Funktionen die sinnvoll sind, aber für deren Implementierung wir noch keine Zeit hatten. We are on it!

Einschränkungen bei der Modellierung

• In CadnaB wird die Höhe je Stockwerk definiert, welche dann für alle Räume innerhalb dieses Stockwerks gilt. Unterschiedlich hohe Räume innerhalb eines Stockwerks oder Räume, welche sich über mehrere Stockwerke erstrecken, können aktuell in CadnaB nicht modelliert werden. Dies betrifft z.B. folgende Modellierungssituationen:

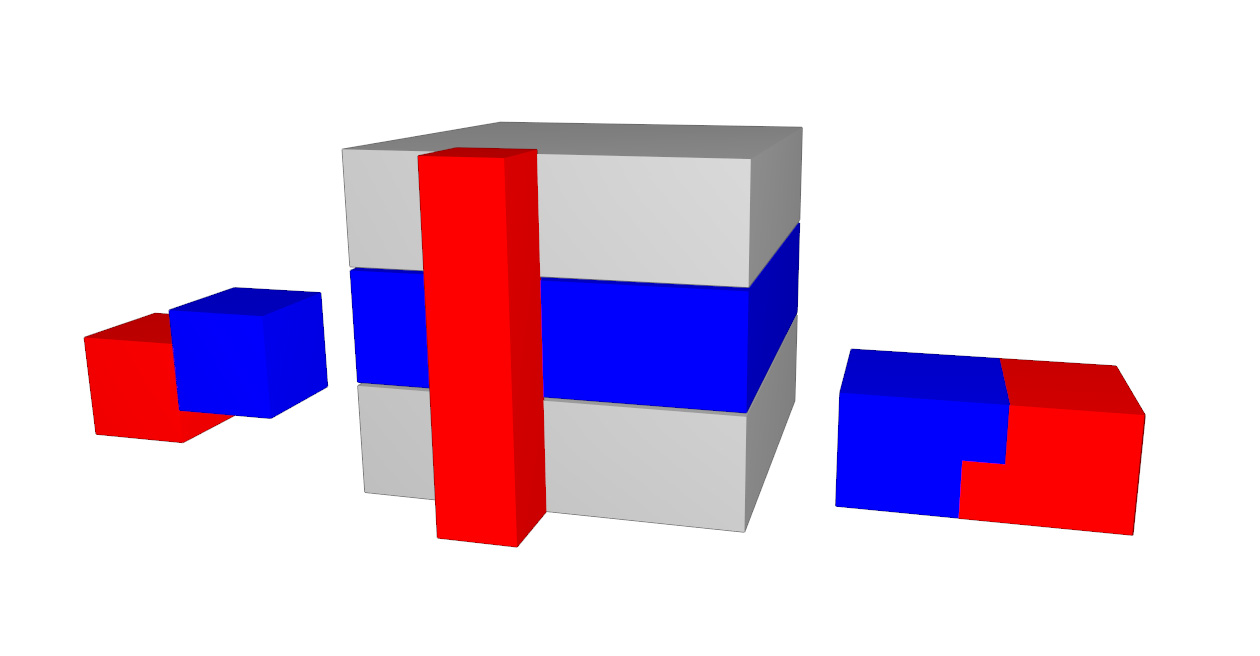

  • Vertikal versetzte Räume (siehe Abbildung, links)
  • Aufzugschacht oder Treppenhaus (siehe Abbildung, mittig)
  • Höhenänderungen innerhalb eines Raums, z.B. bei Modellierung einer Galerie (siehe Abbildung, rechts)

    Hinweis: Die Markierung des Sende- und Empfangsraums (rot/blau) ist beispielhaft und hat keine Relevanz für die beschriebene Einschränkung, d.h. im mittigen Fall kann keine Kombination aus Treppenhaus und anliegendem Raum modelliert / berechnet werden.

• CadnaB unterstützt derzeit nur Flachdächer und insbesondere keine Satteldächer oder sonstige (schräge) Dachformen.

• Die Definition einer Konstruktion basiert in CadnaB hauptsächlich auf einem Luft-/ bzw. Trittschallspektrum (oder einem Einzahlwert), der Masse sowie der Dicke der Konstruktion und folgt damit den Eingabedaten der ISO 12354 oder DIN 4109. Eine so definierte Hauptkonstruktion kann um eine Vorsatzschale, einen Estrich oder eine Unterdecke erweitert werden.
  Eine detailliertere Modellierung, z.B. die Eingabe des internen Konstruktionsaufbaus anhand von Materialschichtungen, ist zum aktuellen Zeitpunkt nicht Teil von CadnaB.

Einschränkungen bei der Berechnung

• ISO 12354: Die Verwendung der automatischen Stoßstellendetektion einschließlich der Berechnung für Stoßstellendämm-Maße ist aktuell noch nicht für Massivholz-Bauteile nach ISO 12354 Anhang F.3 verfügbar.
• DIN 4109: Die Modellierung / Berechnung von Treppen nach DIN 4109 ist nicht verfügbar.
• DIN 4109: Folgende, in der DIN 4109 beschriebene Übertragungssituationen werden in CadnaB nicht als Raumpaar erkannt und demnach nicht berechnet:
  • Kapitel 4.2.1.2, Formel 3: Übertragungssituation ohne gemeinsame Trennfläche (horizontal oder vertikal)
  • Kapitel 4.3.2.1.2, Tabelle 2, Zeile 2: Berechnung mit einem dazwischenliegenden Raum
• Dächer können aktuell noch nicht als Fassadenbauteil berücksichtigt werden. Zugewiesene Dachkonstruktionen im obersten Stockwerk gehen ausschließlich als Flankenbauteile in die Berechnung ein.

Einschränkungen bei der Interoperabilität

mit CadnaA

• Bei der Berechnung von außen nach innen werden keine Immissionspunkte an Dächern oder an nach unten abschließenden Fassadenbauteilen (z.B. Decke einer Garageneinfahrt) berechnet.
• Umgekehrt werden bei der Berechnung von innen nach außen an denselben Flächen keine Punktquellen zur Gebäudeabstrahlung berücksichtigt.
  (Berechnung generell nur mit ISO 12354 möglich, siehe auch nächsten Punkt)

bei DIN 4109

• Bei Verwendung der DIN 4109 sind aufgrund der nicht-spektralen Berechnung weitere Funktionen in CadnaB eingeschränkt / nicht verfügbar:
• Die Interoperabilität mit CadnaA von außen nach innen ist bei der Berechnung nach DIN 4109 auf die Berechnung und Übertragung des maßgeblichen Außenlärmpegels beschränkt. Die durchgängige Verwendung der Interoperabilität inkl. Berechnung eines CadnaR-Modells ist nur nach ISO 12354 möglich.
• Die Interoperabilität mit CadnaA/R von innen nach außen ist aufgrund der nicht-spektralen Berechnung generell nicht möglich.
