Boden

Böden sind Bauteile, die Räume nach unten abschließen inkl. einer ggf. vorliegenden Estrichkonstruktion.

Hinweis

Decken, die Räume nach oben abschließen, sind Bestandteil des Objekts „Stockwerk“ (siehe Stockwerk) bzw. werden von einem darüberliegenden Raum definiert (siehe Raum).

Unterdecken unterseitig der den Boden bildenden Decke gehören zum darunterliegenden Objekt „Raum“ und sind über den dortigen Objektdialog auswählbar (siehe Raum).

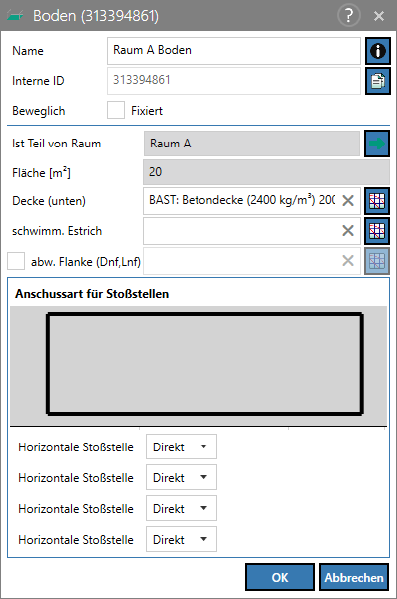

Dialogoptionen

• Name, Memo-Feld , Interne ID: siehe Gemeinsame Eingabedaten
• ist Teil von Raum: Bezeichnung des zugehörigen Raums
  Nach Klick auf den grünen Pfeil wird der entsprechende Dialog Raum (siehe Raum) geöffnet.
• Fläche (m²): berechnet aus den Raumabmessungen
• Decke (unten): Anzeige/Auswahl der (untere) Decke des Raumes.
  Zum Ändern der Konstruktion auf das jeweilige Auswahlfeld , zum Löschen klicken.
• schwimmender Estrich: Anzeige/Auswahl der raumseitigen Vorsatzkonstruktionen am Raumboden.
  Zum Ändern der Konstruktion auf das jeweilige Auswahlfeld klicken , zum Löschen klicken.

abweichende Flanke (Dn,f/Ln,f)

Diese Option ist standardmäßig deaktiviert. In diesem Fall wird die im Feld „Decke (unten)“ ausgewählte Deckenkonstruktion zur Berechnung der Flankenübertragung für alle Pfade ij verwendet (nur horizontal).

Bei aktivierter Option kann über das Auswahlfeld eine abweichende Konstruktion ausgewählt werden, deren Flankenübertragung mit Dn,f/Dn,f,w bzw. Ln,f/Ln,f,w (nur für die Flankenpfad ij=Ff) beschrieben wird. Diese Konstruktionsauswahl gilt nur für den aktuellen Raum und wählt insbesondere nicht gleichzeitig die zweite Flanke im Nachbarraum aus, deren Flankenübertragung auch mit Dn,f/Dn,f,w bzw. Ln,f/Ln,f,w beschrieben wird. Dazu muss für den horizontal benachbarten Raum die gleiche Konstruktion innerhalb der Option „abweichende Flanke (Dn,f/Ln,f)“ ausgewählt werden.

Hinweis

Beachten Sie dass, sofern eine Flankenkonstruktion mit Dn,f/Dn,f,w bzw. Ln,f/Ln,f,w für die gleiche Flanke zweier benachbarter Räumen gewählt ist, das Flanken-Schalldämm-Maß RFf/RFf,w bzw. der flankierende Norm-Trittschallpegel Ln,F/LnF,w (in beide Übertragungsrichtungen) auf Basis von Dn,f/Dn,f,w bzw. Ln,f/Ln,f,w berechnet wird. Stellt dieser Boden gleichzeitig eine Flanke oder Trenndecke zu einem seitlich oder nach unten benachbarten Raum oder Räumen dar, so werden für die Direktübertragung und die einhergehenden Flankenpfade ij die Daten der unter „Decke (unten)“ und „schwimmender Estrich“ ausgewählten Konstruktionen verwendet.

Option „abweichende Flanke (Dnf/Lnf)“ zurücksetzen

Deaktivieren Sie die Option „abweichende Flanke (Dn,f/Ln,f)“, um die Berechnung der Flankenübertragung auf Basis von Dn,f/Ln,f-Daten zurückzusetzen,. Ein bloßes Löschen der dort ausgewählten Konstruktion ist nicht ausreichend und führt ansonsten zu einer Meldung im Konsistenzcheck.
