Konfiguration DIN 4109-2018
Berechnungsnorm DIN 4109
Für Berechnungen nach DIN 4109 stehen im Dialog „Berechnungskonfiguration“ nachfolgend beschriebene Optionen zur Verfügung.

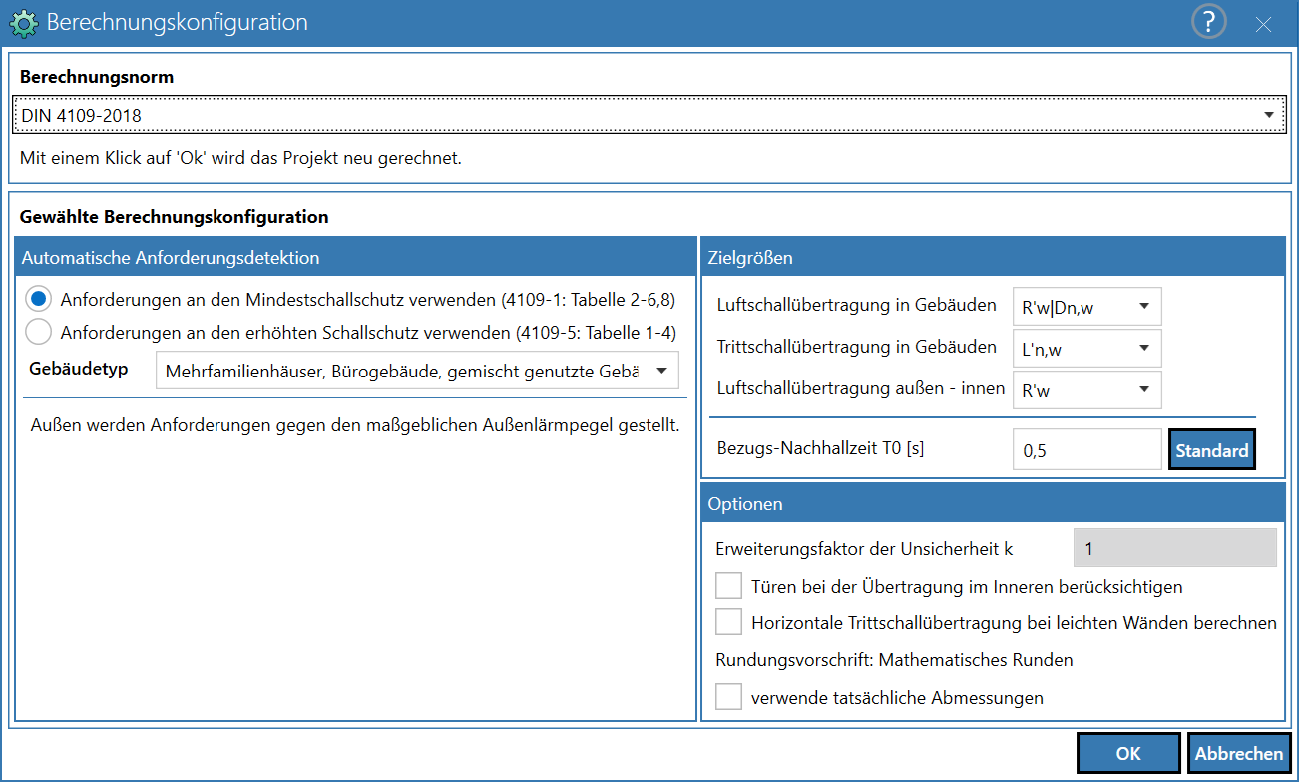

Dialog Berechnungskonfiguration (für DIN 4109)
Automatische Anforderungsdetektion
Für die automatische Anforderungsdetektion stehen zur Verfügung:
- Anforderungen an den Mindestschallschutz (DIN 4109-1: Tabelle 2-6, 8)
- Anforderungen an den erhöhten Schallschutz (DIN 4109-5: Tabelle 1-4)
Der Gebäudetyp verweist auf die entsprechenden Definitionen der Anforderungen (vgl. DIN 4109-1:2018, Kapitel 6 ff.). Weitere Informationen zur automatischen Anforderungsdetektion sind im Automatische Anforderungsdetektion enthalten.
Zielgrößen
Luftschallübertragung in Gebäuden
Folgende Zielgrößen können ausgewählt werden:
- das bewertete Bau-Schalldämm-Maß R'w
- die bewertete Norm-Schallpegeldifferenz Dn,w
- die bewertete Standard-Schallpegeldifferenz DnT,w
- die kombinierte Zielgröße aus R'w und Dn,w
Bei der kombinierten Zielgröße wird für Übertragungssituationen mit einer gemeinsamen Trennfläche von kleiner 10 m2 das Dn,w verwendet. Für Trennflächen größer oder gleich 10 m2 wird das R'w berücksichtigt.
Trittschallübertragung in Gebäuden
Folgende Zielgrößen können ausgewählt werden:
- der bewertete Norm-Trittschallpegel L'n,w
- der bewertete Standard-Trittschallpegel L'nT,w
Luftschallübertragung außen-innen
Zur Berechnung der Schalldämmung - basierend auf dem maßgeblichen Außenlärmpegel nach DIN 4109 - steht das bewertete Bau-Schalldämm-Maß R'w zur Verfügung. Falls biegeweiche Fassadenbauteile (Wände) definiert sind, werden keine Flanken berücksichtigt.
Bezugs-Nachhallzeit T0
Für Nachhallzeit-reduzierte Zielgrößen (DnT,w, LnT,w) kann die Bezugs-Nachhallzeit T0 editiert werden. Durch Klick auf die Schaltfläche „Standard“ wird eine Bezugs-Nachhallzeit von T0 = 0.5 s eingestellt.
Optionen
Erweiterungsfaktor für die Unsicherheit k
Mit dem Erweiterungsfaktor wird die Unsicherheit uprog mit einem Faktor multipliziert. Daraus resultiert die „erweiterte Unsicherheit“ k * uprog.
Türen bei der Übertragung im Inneren berücksichtigen
Bei deaktivierter Option (Standard) werden „kleine / eingebaute Bauteile“, welche als Tür modelliert sind (siehe Eingebautes / kleines Bauteil) nur zur Berechnung der Nettofläche der Wand verwendet. Bei aktivierter Option wird dieselbe Berechnung wie bei Fenstern angewendet.
Horizontale Trittschallübertragung bei leichten Wänden berechnen
Bei deaktivierter Option (Standard) wird keine horizontale Trittschallübertragung bei leichten Wänden auf massiven Decken berechnet. Bei aktivierter Option wird entgegen den Vorgaben der DIN 4109-2:2018-01 eine Trittschallübertragung in Anlehnung an das Verfahren der horizontalen Trittschallübertragung bei schweren Trennwänden auf massiven Decken berechnet. Bei Anwendung des Verfahrens wird im Ergebnisdialog eine Meldung „Berechnungskonfiguration nicht streng nach Norm!“ angezeigt.
Unterschied Version 2016 / 2018
Die DIN 4109 liegt in den Versionsständen 2016-07 und 2018-01 vor. Welche Version rechtlich eingeführt wurde, hängt vom jeweiligen Bundesland ab. Die Version DIN 4109-1989 wird in keinem Bundesland mehr verwendet und demnach in CadnaB nicht berücksichtigt. Nachfolgende Tabelle zeigt die Unterschiede zwischen den Versionen 2016-07 und 2018-01:
| Abschnitt | 2016-07 | 2018-01 |
| Teil 1 - Mindestanforderungen | ||
| Tabelle 2: Balkone (Zeile 8.1) | Nicht vorhanden | Neu eingefügt |
| Tabelle 2: Fußnote a, b | Nicht vorhanden | Neu eingefügt, zusätzliche Anforderungen an Trenndecken mit L‘nw 53dB |
| Tabelle 4: Zeile 5 | Nur Hinweis, dass Anforderungswert auch für kombinierte Bauteile gilt | Bei kombinierten Bauteilen beträgt die Anforderung R‘w,ges 49 dB. Diese ist als zusätzliche Anforderung in CadnaB verfügbar. |
| Kapitel 7: Anforderungen bei Übertragung von außen | Nicht in CadnaB implementiert, allerdings wurde dieser Abschnitt schon im Addendum 4109-1/A1:2017-01 auf die „2018er Version“ abgeändert. Unterschiede ergeben sich nur bei den Lärmpegelbereichen I, VI und VII | In CadnaB implementiert: Anforderung ist jetzt L_a – K_Raumart |
| Teil 2: Rechnerischer Nachweis | ||
| Die Berechnungen der Bau- und Trittschalldämmmaße sind in beiden Versionen identisch. Die Berechnung des maßgeblichen Außenlärmpegels weicht zwischen den Versionen ab, ist jedoch nicht Teil der Berechnung in CadnaB (sondern wird eingegeben oder ggf. mit Interop in CadnaA berechnet). | ||
| Teile 31-36: Bauteilkataloge | ||
| Keine Änderungen in 2018, alle Dokumente werden als 2016er Version ausgewiesen. | ||
| Betrifft 4109-34/A1:2019-12: Die Berechnung eines WDVS wurde nachgereicht und ist in CadnaB im 4109 Katalog verfügbar. | ||
| Teil 4: Bauakustische Prüfungen | ||
| Keine Änderungen in 2018, alle Dokumente werden als 2016er Version ausgewiesen. | ||
| Betrifft 4109-35/A1: 2019-12: Noch nicht in CadnaB verfügbar. | ||
| Teil 5: Erhöhte Anforderungen | ||
| Ges. Dokument | Nicht verfügbar | CadnaB implementiert die Version 2020-08 |
