Wandkonstruktion auswählen

Da in CadnaB standardmäßig in den Projekt-Einstellungen für Wände und Decken Standard-Konstruktionen gewählt sind, wurden diese für alle entsprechenden Bauteile zugewiesen.

Wandkonstruktion auswählen

Um eine neue Konstruktion für eine Wand auszuwählen (oder eine ausgewählte Konstruktion zu ändern), gehen Sie - abhängig vom gewählten Modus - wie folgt vor.

Wand im Modus „Projekt“ zuweisen

  • Wählen Sie den Modus „Projekt“ aus.
  • Doppelklicken Sie auf die Wand.

Der Dialog Wand (siehe Wand) wird geöffnet.

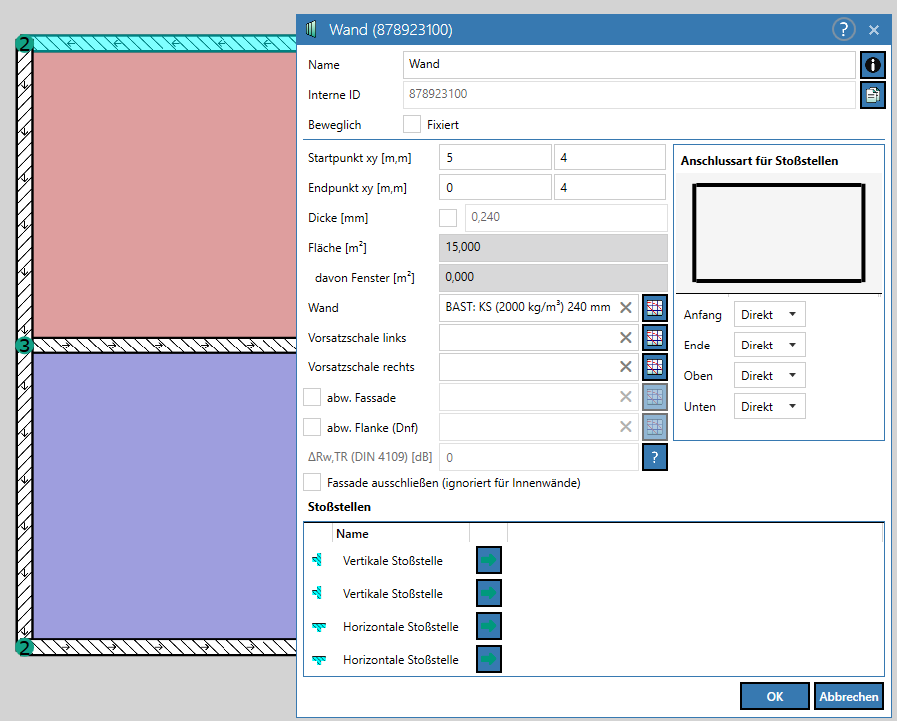

Dialog Wand

Alternativ können einem Bauteil eine Konstruktion zugewiesen oder geändert werden:

  • im Modus „Projekt“ durch Doppelklick auf den entsprechenden Eintrag in der Bauteilliste, oder
  • klicken Sie mit der rechten Maustaste auf das Bauteil und wählen Sie den Befehl Editieren aus dem Kontextmenü.

Wand im Modus „Konstruktion“ zuweisen

  • Wählen Sie den Modus „Konstruktion“ aus.
  • Doppelklicken Sie auf die Wand, um den Dialog Konstruktions-Browser (siehe Konstruktions-Browser) für das Grundbauteil zu öffnen oder

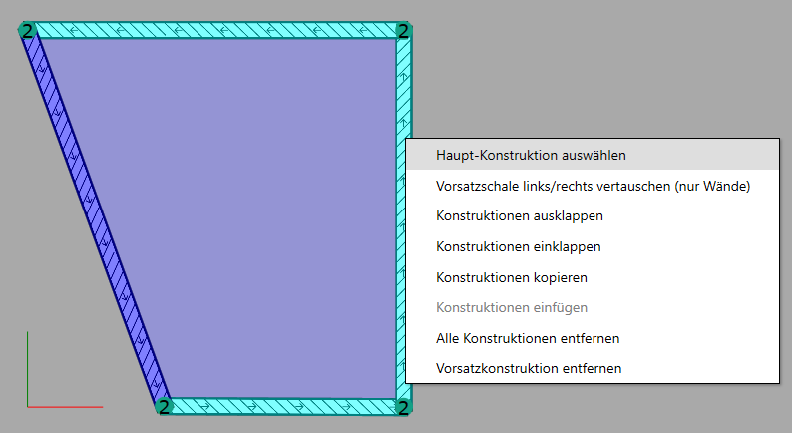

  • wählen Sie den Befehl Haupt-Konstruktion auswählen aus dem Kontextmenü der Wand.

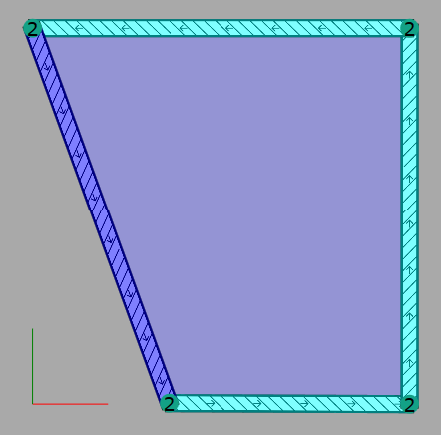

Mehrere Wände im Modus „Konstruktion“ zuweisen

Im Modus „Konstruktion“ können nicht nur eine, sondern mehrere Wände gleichzeitig ausgewählt oder geändert werden. Gehen Sie dazu wie folgt vor:

  • Wählen Sie mit der Maus (unter Verwendung der STRG-Taste) die Wände aus, denen eine Konstruktion zugewiesen oder die aktuell zugewiesene Konstruktion geändert werden soll.

  • Wählen Sie - alternativ - die Bauteile (wieder unter Verwendung der STRG-Taste) aus der Liste aus.
  • Wählen Sie aus dem Kontextmenü einer Wand in der 2D-Ansicht oder aus dem Kontextmenü der Liste den Kontextmenü-Befehl Editieren aus, um den Dialog Konstruktions-Browser (siehe Konstruktions-Browser) zu öffnen.

Wird anschließend im Konstruktions-Browser eine Konstruktion mit OK ausgewählt, so wird diese für alle ausgewählten Bauteile übernommen.

Hinweis

Werden mehrere Wände im Modus „Konstruktion“ aktiviert, können - wie oben beschrieben - nur die Grundbauteile, aber keine Vorsatzkonstruktionen zugewiesen werden. Doppelklicken Sie dazu auf eine einzelne Wand und wählen Sie die Vorsatzkonstruktion über den Dialog Wand (siehe Wand).

Hinweis

Die Konstruktion einer Wand (inkl. Vorsatzschalen) kann mittels kopieren (STRG+C) und einfügen (STRG+V) schnell und einfach auf andere Objekte übertragen werden.
