Import Konstruktionsdaten

Beim Aufruf des Konstruktionsdaten Dialog über "Neu", steht eine zusätzliche Schaltfläche "Import" zur Verfügung. Über diese Funktion können Konstruktionsdaten aus der Software INSUL (Marshall Day Acoustics) importiert werden.

Hinweis

Der Import ist ab INSUL Version 9.0.24 und später verfügbar.

Der INSUL Export sowie der CadnaB Import ist für folgende Bauteile einschließlich der Bauteildaten sowie der genannten akustischen Größe möglich:

Wand $\qquad\qquad$ Schalldämm-Maß (R)
Decke $\qquad\quad\ \ \ $ Schalldämm-Maß (R)
Boden $\qquad\quad\ \ \ $ Norm-Trittschallpegel (Ln)
Bodenbeläge $\quad\ $ Trittschallminderung (∆L)
Verglasung $\qquad$ Schalldämm-Maß (R)

Export aus Insul

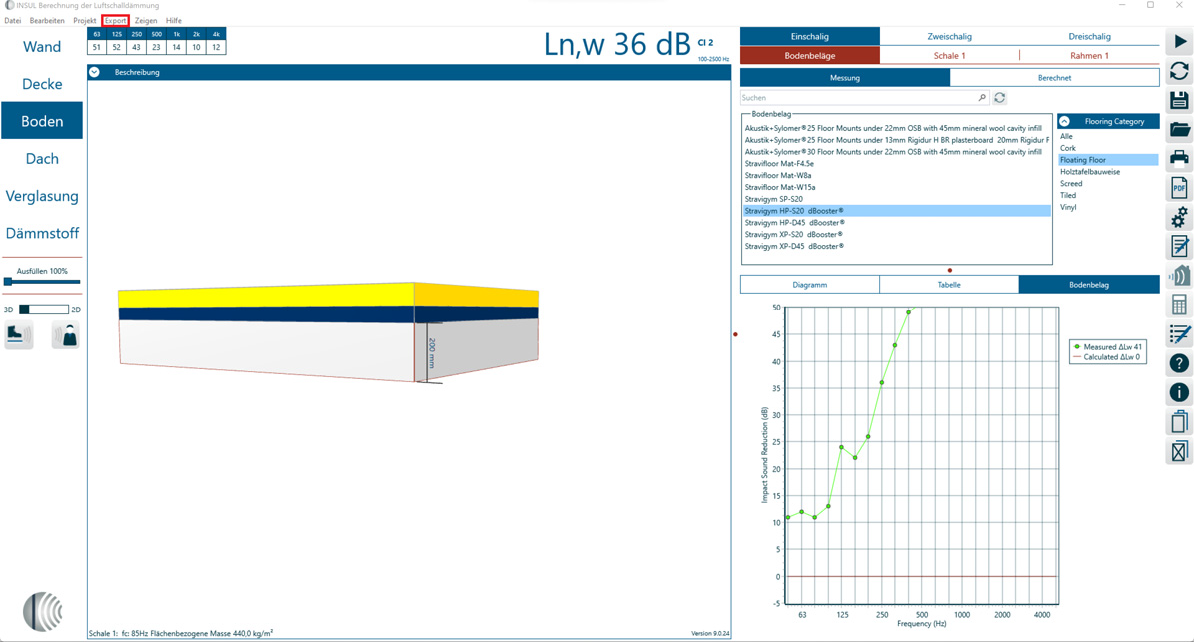

Nach der Modellierung des entsprechenden Bauteils kann über den Menü Eintrag Export und das Anwählen von CadnaB eine *.xml Datei des aktuellen Bauteils erzeugt werden.

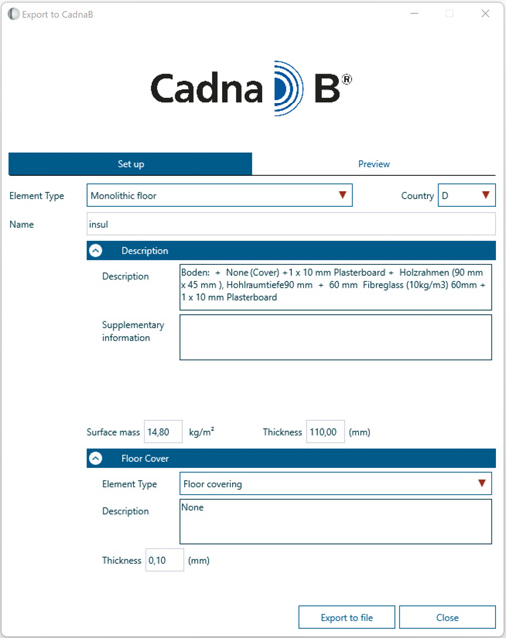

Durch die Auswahl von CadnaB unter „Export“ öffnet sich in INSUL der Dialog "Export to CadnaB". Der Dialog unterscheidet sich je nach Bauteilart geringfügig. In dem Dialog können Einstellungen sowie Eingaben erfolgen, die beim Import zu CadnaB direkt in die Bauteilinformationen übernommen werden. Über das Schaltfeld "Export to file" kann der Speicherort der *.xml Datei festgelegt werden.

Import zu CadnaB

Der Import, der aus INSUL exportieren Daten, zu CadnaB erfolgt über die Schaltflächen "Import" im Konstruktionsdaten Dialog. Die im "Export to CadnaB" Dialog in INSUL eingetragenen Informationen werden automatisch in den Konstruktionsdaten Dialog in CadnaB übernommen und können nach dem Import in CadnaB noch angepasst werden.

Anmerkungen zum INSUL Export / CadnaB Import

In INSUL modellierte Vorsatzschalen zur Minderung der Luftschallübertragung werden in CadnaB nicht gesondert betrachtet, sondern direkt dem Schalldämm-Maß des importierten Bauteils zugewiesen. Die Verbesserung des Luftschalldämmung ∆R durch eine Vorsatzkonstruktion wird nicht gesondert in den CadnaB Unterkonstruktionen angegeben.
Der Norm-Trittschallpegel Ln und das Schalldämm-Maß R sind ausschließlich getrennt übertragbar.
In CadnaB kann einer Decken/Boden-Konstruktion ein Ln und ein R von INSUL Projekten zugewiesen werden. Hierfür müssen aus INSUL zwei Exporte durchgeführt werden, einmal für eine Decke (Schalldämm-Maß R) und einmal für einen Boden (Norm-Trittschallpegel Ln). In CadnaB können die INSUL Datensätze nacheinander für dieselbe CadnaB Konstruktion importiert werden. Dabei ist darauf zu achten, dass beim zweiten Import "Spektrum hinzufügen" ausgewählt wird.
Beim Import von "Boden" kann der Bodenbelag getrennt vom massiven Bauteil/Deckenaufbau als Trittschallminderung ∆L importiert werden. Wird der "Boden" als Ganzes importiert ist der Bodenbelag mit seiner Trittschallminderung bereits im Norm-Trittschallpegel Ln mit inbegriffen.
