Dialog Ergebnistabelle

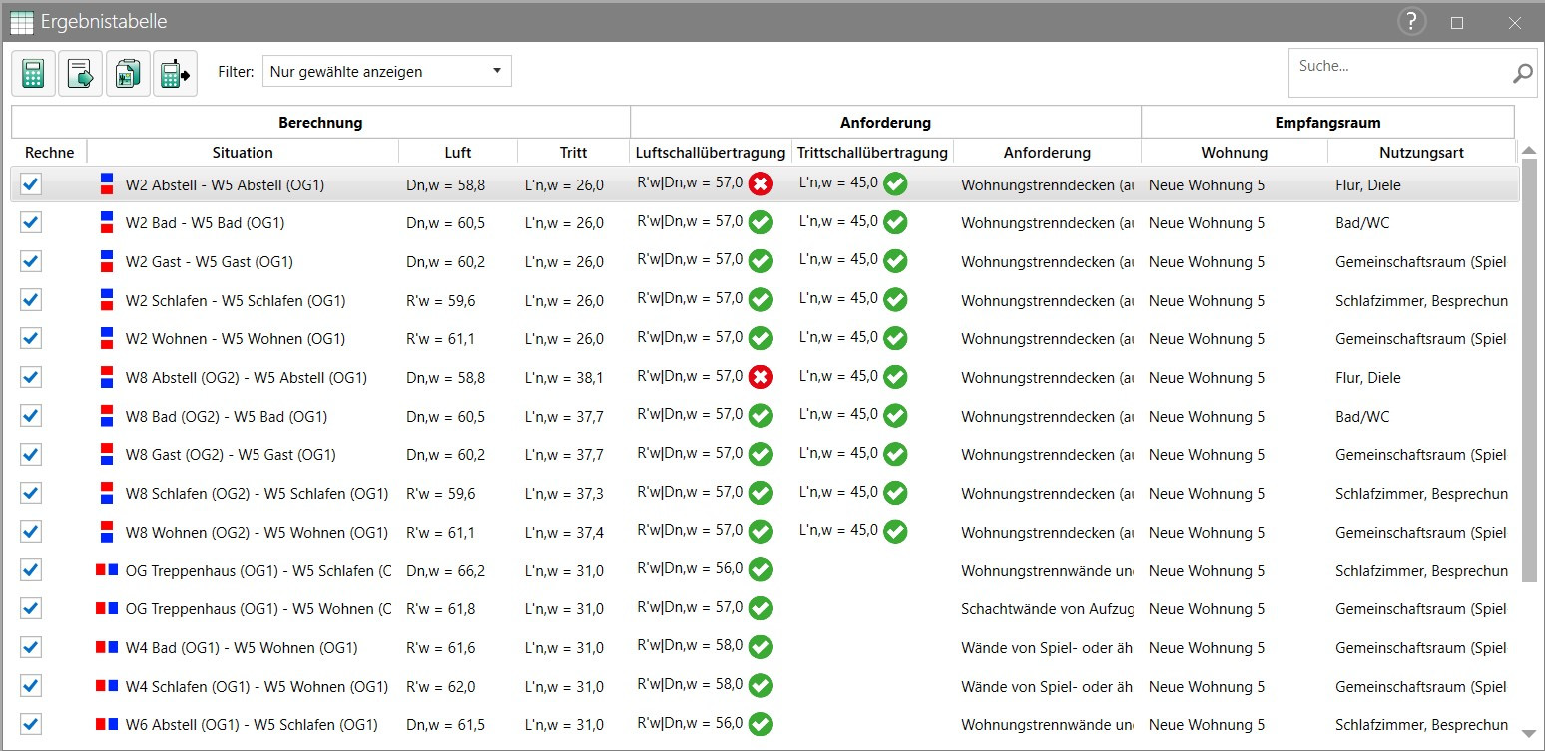

Die Ergebnistabelle ist mit ihren Filterfunktionen ein wichtiges Hilfsmittel in CadnaB. Der Aufruf ist ausschließlich im Modus Ergebnisse möglich. Geöffnet wird die Tabelle über den Menüeintrag Tabellen | Ergebnistabelle. Durch einen Haken unter Extras | CadnaB Einstellungen bei Ergebnistabelle nach dem Rechnen öffnen wird die Ergebnistabelle nach jeder Berechnung automatisch geöffnet.

Dialog Ergebnistabelle

Inhalte der Tabelle

Jede Zeile der Tabelle steht für eine Übertragungssituation. Die Tabelle ist in die drei übergeordneten Spalten Berechnung, Anforderung und Empfangsraum gegliedert. Die übergeordneten Spalten sind in einzelne Spalten unterteilt, die folgende Informationen enthalten:

Berechnung** ** - Rechne: Ein Kontrollkästchen, das die für die Berechnung aktivierten bzw. deaktivierten Situationen markiert. Das Ändern des Aktivierungszustandes ist über einen Mausklick auf die Checkbox möglich. - Situation: Hier wird das Raumpaar und deren Lage angezeigt. Die Lage wird über die Anordnung des roten und blauen Symbols dargestellt. (rotes Symbol - Senderaum; blaues Symbol Empfangsraum) - Luft: Ergebnisausgabe für die Luftschall-Berechnung mit der jeweiligen Zielgröße. - Tritt: Ergebnisausgabe für die Trittschall-Berechnung mit der jeweiligen Zielgröße.

Anforderung

  • Luftschallübertragung: Ausgabe der Anforderung für die Luftschallübertragung mit der jeweiligen Zielgröße.
  • Trittschallübertragung: Ausgabe der Anforderung für die Trittschallübertragung mit der jeweiligen Zielgröße.
  • Anforderung: Name der gewählten Anforderung

Hinweis

Die Bedeutung der Symbole grüner Hacken, rotes Kreuz und oranges Fragezeichen wird im (siehe Modus „Ergebnisse“) erläutert.

Empfangsraum

  • Wohnung: Anzeige der Wohnung des Empfangsraums
  • Nutzungsart: Anzeige der Nutzung des Empfangsraums

Symbole

Mit einem Klick auf die Symbole werden die dazugehörigen Aktionen ausgeführt.

  • Über das Symbol \(-\) „Berechnung starten“ wird eine Berechnung gestartet.

  • Über das Symbol \(-\) „Export“ wird eine *.csv Datei, der aktuellen Ergebnistabelle exportiert.

  • Über das Symbol \(-\) „Ansicht in Zwischenablage kopieren“ werden die Daten der aktuellen Ergebnistabelle in die Zwischenablage kopiert.

  • Über das Symbol \(-\) „Berechnungsvoreinstellungen“ wird das Dialogfeld für die Berechnungsvoreinstellungen (siehe Dialog Berechnungsvoreinstellungen) aufgerufen.

Filter

In der Ergebnistabelle können folgende Filter auf die Liste der Übertragungssituationen angewendet werden:

Alle anzeigen: Es werden alle Übertragungssituationen unabhängig von ihrem Aktivierungszustand angezeigt.

Nur gewählte anzeigen: Es werden nur die aktivierten Übertragungssituationen angezeigt.

Worst-Case (DEGA 103): Es werden aus der Liste mit den aktivierten Übertragungssituationen folgende ausgewählt:

  • Das Raumpaar, das vertikal den geringsten Wert für die Luftschalldämmung aufweist.
  • Das Raumpaar, das vertikal den größten Wert für den Trittschall aufweist.
  • Das Raumpaar, das horizontal den geringsten Wert für die Luftschalldämmung aufweist.
  • Das Raumpaar, das horizontal den größten Wert für den Trittschall aufweist.
  • ISO 12354-2017, Teil 1-3: Der Raum, dessen Fassadenbauteile die geringste Schalldämmung aufweisen.
  • DIN 4109:2018: Der Raum mit dem niedrigsten Wert aus der Differenz zwischen der Anforderung und dem berechneten gesamten bewerteten Bau-Schalldämm-Maß (erf.R‘w,ges - R‘w,ges).

Hinweis

Sollten zwei Kriterien auf ein Raumpaar zutreffen, so wird nur ein Raumpaar angezeigt.

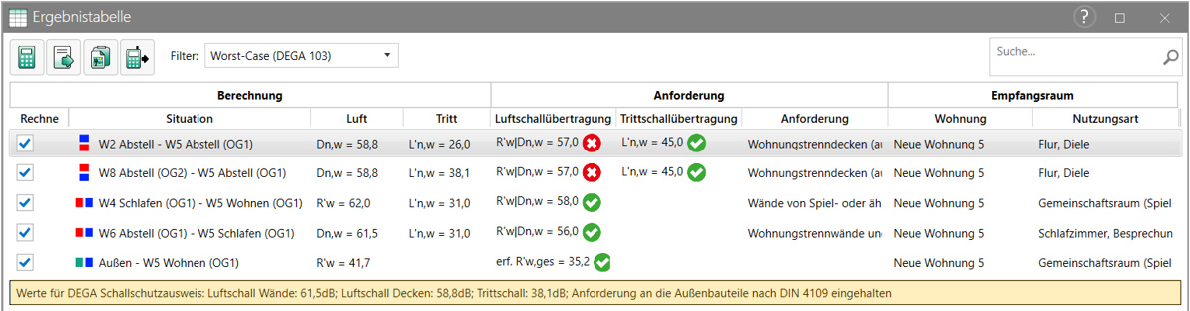

Ausgabe für den DEGA 103 Schallschutzausweis

Über die Einstellung „Worst-Case Betrachtung (DEGA 103)“ in der Berechnungsvoreinstellung (siehe Dialog Berechnungsvoreinstellungen) und dem dazugehörigen Filter „Worst-Case (DEGA 103)“ in der Ergebnistabelle lassen sich Werte für den DEGA 103 Schallschutzausweis aus der Ergebnistabelle ausgeben. Die Ausgabe der Werte erfolgt ausschließlich unter der Verwendung der Berechnungsnorm DIN 4109-2018. In der Berechnungskonfiguration sind die Zielgrößen wie folgt einzugeben:

  • Luftschallübertragung in Gebäuden - R\('\)w | Dn,w
  • Trittschallübertragung in Gebäuden - L\('\)n,w
  • Luftschallübertragung außen - innen - R\('\)w

In der Fußzeile der Ergebnistabelle werden nach der Berechnung und dem beschriebenen Vorgehen folgende Werte für den DEGA 103 Schallschutzausweis ausgegeben:

  • Der geringste Wert für das R’w bzw. Dn,w (Luftschall) einer Trennwand aus der Auswahl der Übertragungssituationen zwischen der gewählten Wohnung und fremden Bereichen. [DEGA 103: Baulicher Schallschutz, Luftschall Wände]
  • Der geringste Wert für das R’w bzw. Dn,w (Luftschall) einer Trenndecke aus der Auswahl der Übertragungssituationen zwischen der gewählten Wohnung und fremden Bereichen. [DEGA 103: Baulicher Schallschutz, Luftschall Decken]
  • Der größte Wert für das L’n,w (Trittschall) einer Übertragungssituation aus der Auswahl der Übertragungssituationen zwischen der gewählten Wohnung und fremden Bereichen. [DEGA 103: Baulicher Schallschutz, Trittschall Decken]
  • Eine Angabe, ob die Anforderung an die Außenbauteile (Luftschall) nach DIN 4109 für die gewählte Wohnung eingehalten ist oder nicht. [DEGA 103: Baulicher Schallschutz, Luftschall Außenbauteile]

Hinweis

Der Text in der Zeile für die Ausgabe nach DEGA 103 kann markiert und in die Zwischenablage kopiert werden.
