Modus „Projekt“
Im Modus „Projekt“ können die Raum- und Bauteilgeometrie eingegeben und Konstruktionen aus der Datenbank ausgewählt werden. Falls in den Projekteinstellungen Standardkonstruktionen für Wand/Bodenplatte vorgegeben wurden (siehe Projekt), sind diese zunächst ausgewählt, können jedoch nachträglich geändert werden.
Listenfeld

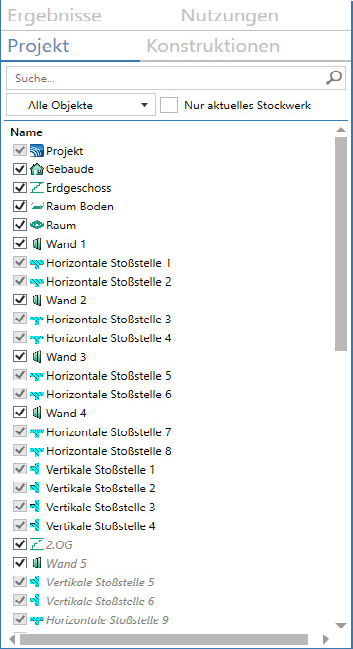

Der Modus „Projekt“ zeigt standardmäßig die Objekte „Projekt“, „Gebäude“, „Stockwerk“ (alle) und „Raum“ (je Stockwerk) an. Wählen Sie im Listenfeld die Option „Alle Objekte“ aus, um alle Objekte im aktuellen Projekt anzuzeigen. Dabei werden Objekte, die nicht Teil des aktuell gewählten Stockwerks sind, in kursiver grauer Schrift angezeigt.
Hierarchische Struktur
Die Liste ist hierarchisch aufgebaut: Das Objekt „Gebäude“ (siehe Gebäude) beinhaltet alle Stockwerke (siehe Stockwerk) und dieses die Räume (siehe Raum), zu denen wiederum die Wände (siehe Wand) und Böden (siehe Boden) gehören. CadnaB-spezifisch ist, dass Decken und Dächer zunächst für ein gesamtes Stockwerk definiert werden, jedoch von einem darüber liegenden Raum mit Definition eines Bodens überschrieben werden können.
Als Konsequenz aus dieser Hierarchie werden bei Deaktivierung von hierarchisch höher liegenden Objekten alle darunter angeordneten ebenfalls deaktiviert. Eine Deaktivierung betrifft ausschließlich die Darstellung von Objekten. Bei Deaktivierung erfolgt trotzdem eine Berechnung.

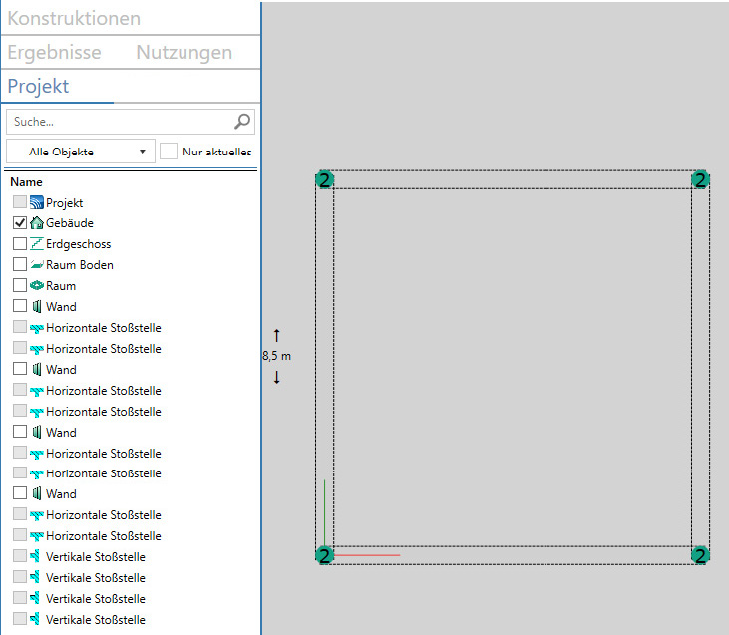

Beispiel 1
| Deaktivierung des Objektes „Stockwerk“ (mit Bezeichnung „Erdgeschoss“) führt zur Deaktivierung aller Bauteile im Stockwerk. Deaktivierte Objekte werden mit gestricheltem Rands, ohne Schraffur und/oder ohne Einfärbung dargestellt. |
 |

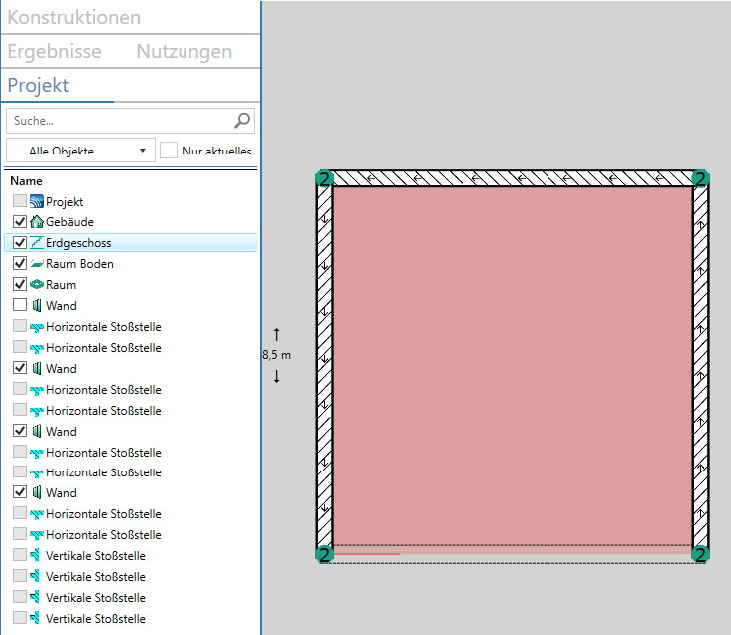

Beispiel 2
| Deaktivierung eines Objekts vom Typ „Wand“ hat keine weiteren Konsequenzen, da die Wand auf unterster Hierarchie-Ebene liegt. Da Stoßstellen automatisch erkannt werden, können diese nicht vom Nutzer deaktiviert werden. |
 |
Objekttypen
Im Projektmodus werden folgende Objekttypen angezeigt:
- das Gebäude (als Ganzes),
- das Stockwerk (zu dem auch die obere Decke gehört),
- die Räume je Stockwerk des Gebäudes,
- der Boden je Raum, welcher zugleich auch die Decke des/der darunter liegenden Raums/Räume definiert,
- die Wände, die den Raum definieren,
- die (gemeinsame) Bodenplatte des Gebäudes/Stockwerks,
- die vertikalen Stoßstellen zwischen Wänden sowie die horizontalen Stoßstellen zwischen Wänden und Decken bzw. Böden,
- in Wände eingebaute und kleine Bauteile (z.B. Fenster/Tür/Rollladenkasten, Lüftungsöffnung),
- das Sonderobjekt „Wohnung“, das es ermöglicht, mehrere Räume einer Wohnung zuzuweisen,
- sowie das Sonderobjekt „CadnaR Projekt“, das zur Interaktion zwischen CadnaB und CadnaR erzeugt wird. Voraussetzung ist, dass CadnaR mit entsprechender Lizenzkonfiguration installiert ist, siehe CadnaR-Projekt.
Weitere Objekttypen
Weiterhin gehören zu diesem Modus auch Objekte, die für die Berechnung der Schallübertragung nicht relevant sind, sondern der Darstellung dienen (z.B. Etiketten).
Listenfunktionen
Suche
Das Suchfeld erlaubt die frei Texteingabe einer Zeichenkette, nach der innerhalb der Liste gesucht werden soll.
Es werden alle Objekte gefunden, deren Namen oder Namens-Bestandteil diese Zeichenkette beinhalten.
Listenfeld „Objekttypen“
Nach Auswahl wird die angezeigte Bauteilliste ausschließlich auf die ausgewählte Objektgruppe beschränkt.
Option „Nur aktuelles Stockwerk“
Wenn aktiviert, werden nur die Objekte im aktuell gewählten Stockwerk angezeigt (Listenfeld auf der Symbolleiste, siehe Symbolleiste).
Kontextmenü
Die in der 2D-Ansicht sichtbaren Objekte weisen in diesem Modus ein Kontextmenü auf (rechte Maustaste). Es stehen folgende Befehle zur Verfügung:
- Editieren: öffnet den Objekt-spezifischen Editierdialog (z.B. Dialog Wand)
- Umbenennen: ermöglicht das Umbenennen von Objekten (Mehrfachauswahl möglich)
- Löschen: löscht das gewählte Objekt nach Bestätigung einer Sicherheitsabfrage (bei Stoßstellen nur möglich bei Winkeln 175°<α<185°)
- Erzeuge Etikett(en): erzeugt Etiketten mit dem Namen der Objekte
- Auswahl in Tabelle öffnen: öffnet die Objekttabelle und zeigt die Objektdaten an
- Selektion sichtbar machen: schaltet die Anzeige des Objekts ein (entspricht Aktivierung im Dialog bzw. in der Objekttabelle)
- Selektion verbergen: schaltet die Anzeige des Objekts aus (entspricht Deaktivierung im Dialog bzw. in der Objekttabelle)
- Gewählte Wohnung/Raum berechnen: Berechnet alle Situationen in denen der Raum/die Räume als Empfangsraum/Empfangsräume enthalten sind und wechselt in den Modus „Ergebnisse“.
- Nur aus fremden Bereichen berechnen: Wird angezeigt, wenn eine oder mehrere Wohnungen angewählt sind. Die Berechnung wird für die Situationen durchgeführt, in denen sich der Senderaum in einem zur markierten Wohnung fremden Bereich befindet.
- Nur innerhalb der Wohnung berechnen: Wird angezeigt, wenn eine oder mehrere Wohnungen angewählt sind. Die Berechnung wird für die Situationen durchgeführt, in denen sich der Senderaum und Empfangsraum in derselben Wohnung befinden.
- Wohnungszuordnung bearbeiten: Wird angezeigt, wenn ein Raum oder mehrere Räume markiert wurden. Es wird der Dialog „Wohnungszuordnung bearbeiten“ geöffnet (siehe Wohnungszuordnung bearbeiten). In der Tabelle sind die zuvor markierten Räume aktiviert.
