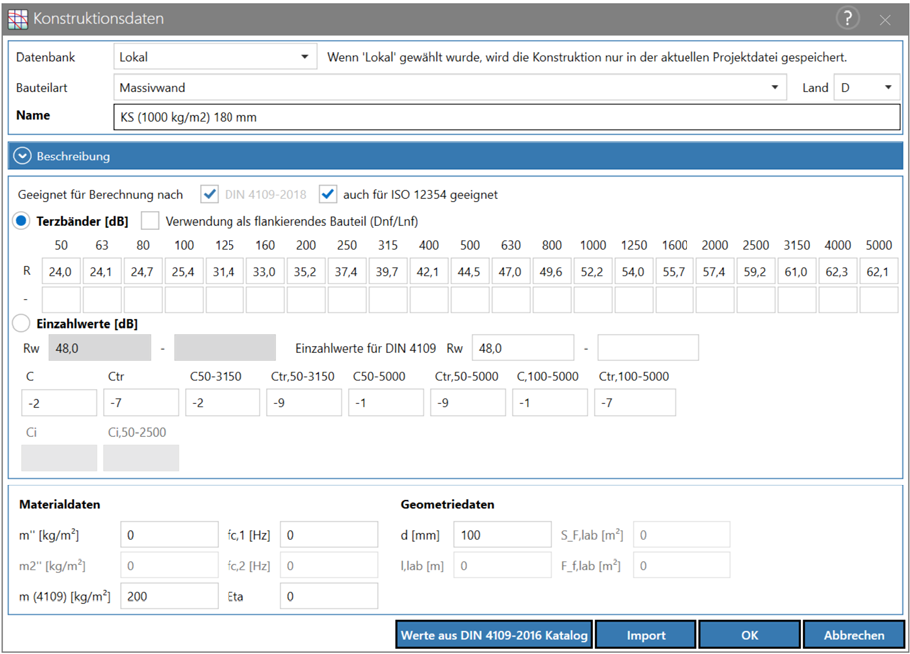

Dialog Konstruktionsdaten

Nach Auswahl einer einzelnen Konstruktion aus der Konstruktionsliste im Konstruktions-Browser werden bei Klick auf die Schaltfläche „Details“ weitere Konstruktionsdetails angezeigt. Konstruktionen aus den Standard Datenbanken können dabei nicht verändert werden, globale und lokale Konstruktionen schon.

Angezeigt werden, sofern verfügbar:

Datenbank/Bauteilart/Land
Konstruktionsname
Nach Klick auf das Aufklappmenü „Beschreibung“ werden angezeigt:
- Beschreibung
- Zusätzlichen Informationen
- Dateiname der verknüpften Bitmap
- (nur bei zweischaligen Massivwänden) Referenz auf das entsprechende einschalige Bauteil. Diese wird benötigt, um die flankierende Übertragung einer zweischaligen Massivwand korrekt zu berechnen (andernfalls ist die Flanke ungültig).
- (nur bei lokalen Konstruktionen) Falls einem Bauteil eine Konstruktion aus einer globalen Datenbank zugewiesen wird, wird stattdessen eine lokale Kopie angelegt und referenziert. Dies hat den Vorteil, dass bei der Weitergabe der CadnaB Projektdatei ohne entsprechende Datenbank die Konstruktion immer vorhanden ist. Sollten Sie die Konstruktion allerdings verändern (indem Sie z.B. den bezeichner ändern), wird diese Verknüpfung entfernt.
„Geeignet für Berechnung nach“ inkl. verfügbarer Standards
Option zur Definition eines Spektrums zur Berechnung Dnf/Lnf
Spektren in Terzbandbreite für Kenngrößen Luft- und oder Trittschall
daraus berechnete Einzahlwerte nach DIN ISO 717-1 und -2. Die Spektrumanpassungswerte stehen nur für die Verwendung nach ISO 12354 zur Verfügung.
Materialdaten:

m" [kg/m²]	bei einschaligen biegesteifen Grundbauteilen (Wände und Decken): flächenbezogene Masse in [kg/m²]
	bei zweischalig biegesteifen Grundbauteilen (Doppelwände): flächenbezogene Masse einer Wandschale in kg/m². Hierbei wird vorausgesetzt, dass massive Doppelwände stets symmetrisch aufgebaut sind (d.h. aus zwei gleichartig aufgebauten Wandschalen bestehen).
	bei vertikalen, zweischalig biegeweichen Bauteilen (Wände, Fassaden): flächenbezogene Masse der raumseitigen (inneren) Schale in kg/m2. Bei der Berechnung der Stoßstellen-Übertragung über flankierende zweischalig biegeweiche Bauteile wird stets angenommen, dass die angeregte und abstrahlende raumseitige Schale durch das Trennbauteil unterbrochen ist. Anderenfalls sind die in CadnaB verwendeten (auf DIN EN 12354-1 (2000 und 2017) basierenden) Algorithmen für die Stoßstellendämmung (bei Stoßstellentyp-Nr. 13, 14, 19 und 20) nicht anwendbar. In derartigen Fällen wird empfohlen, die Flankenübertragung durch die Norm-Flankenpegeldifferenz Dn,f, den Norm-Flankentrittschallpegels Ln,f zu beschreiben (in Verbindung mit Stoßstellentyp-Nr. 15) und/oder mit benutzerdefinierte Stoßstellendämm-Maße (siehe Junction)
	bei horizontalen, zweischalig biegeweichen Innenbauteilen (Holzbalkendecken): flächenbezogene Masse der oberen Schale in kg/m2. Horizontale, zweischalige Bauteile (Holzbalkendecken) können sowohl den unteren als auch den oberen Raumabschluss bilden. Diese Eingabe bezieht sich auf die flächenbezogene Masse der obersten Schale der Decke. Die Eingabe wird bei der Berechnung der Stoßstellendämmung (bei Stoßstellentyp-Nr. 13, 14, 19 und 20) verwendet, wenn die Decke den unteren Raumabschluss bildet.
	bei horizontalen, zweischalig biegeweichen Außenbauteilen (Dächern): flächenbezogene Masse der raumseitigen (inneren) Schale in kg/m2. Horizontale, zweischalige Außenbauteile bilden immer den oberen Raumabschluss. Daher wird zur Berechnung der Stoßstellendämmung nur die Angabe der flächenbezogenen Masse der raumseitigen Schale benötigt
m2" [kg/m²]	nur bei horizontalen, zweischaligen Bauteilen (Holzbalkendecken): flächenbezogene Masse der unteren Schale in kg/m². Horizontale, zweischalige Bauteile (Holzbalkendecken) können sowohl den unteren als auch den oberen Raumabschluss bilden. Geben Sie hier die flächenbezogene Masse der untersten Schale der Decke ein. Diese flächenbezogene Masse wird bei der Berechnung der Stoßstellendämmung (bei Stoßstellentyp-Nr. 13, 14, 19 und 20) verwendet, wenn die Decke den oberen Raumabschluss bildet.
m (4109) [kg/m²]	Konstruktionen, die mit der DIN 4109 kompatibel sind, können eine abweichende Masse "m (4109)" aufweisen, da die Massekurven nach DIN 4109-32 nicht mit denen aus der ISO 12354 übereinstimmen (betrifft nur massive Wände und Decken).
fc,1 [Hz] (ISO 12354)	bei einschalig biegesteifen Grundbauteilen (Wände und Decken): fc,1 (Hz) Grenzfrequenz in Hz
	bei zweischalig biegesteifen Grundbauteilen (Doppelwände): Grenzfrequenz einer Wandschale in Hz
	bei vertikalen, zweischalig biegeweichen Bauteilen (Wände, Fassaden): Grenzfrequenz der raumseitigen (inneren) Wandschale in Hz
	bei horizontalen, zweischalig biegeweichen Innenbauteilen (Holzbalkendecken): Grenzfrequenz der oberen Schale in Hz
	bei horizontalen, zweischalig biegeweichen Außenbauteilen (Dächern): Grenzfrequenz der raumseitigen (inneren) Schale in Hz
fc,2 [Hz] (ISO 12354)	nur bei horizontalen, zweischaligen Innenbauteilen (Holzbalkendecken): Grenzfrequenz der unteren Schale in Hz
Eta (ISO 12354)	Der innere Verlustfaktor des Materials bei ein- und zweischalig Bauteilen. Diese Daten werden benötigt, um die optionale Abstrahlgrad-Korrektur für Grundbauteile zu berechnen.

Geometriedaten:

d [mm]	Gesamt-Bauteildicke in Millimetern Aktuell geht bei der Flächen- und Kopplungslängenermittlung die Bauteildicke nicht mit ein.
l,lab [m]	Labor - Kopplungslänge zum trennenden Bauteil bei flankierenden Bauteilen in Metern.
S_F,lab [m2]	Labor - sendeseitige Bauteilfläche im Prüfstand bei flankierenden Bauteilen in Quadratmeter, Eingabeintervall [0; 50]
S_f,lab [m2]	Labor - empfangsseitige Bauteilfläche im Prüfstand bei flankierenden Bauteilen in Quadratmetern, Eingabeintervall [0; 50]

Hinweis

Je nach Konstruktion ist es ausreichend Einträge nur für eine Kenngröße vorzunehmen. Die Zeile für die keine Kenngröße vorliegt ist mit einem „-“ gekennzeichnet.

Werte aus DIN 4109-2016 Katalog

Diese Schaltfläche ist nur bei Verwendung der Berechnungsnorm DIN 4109 verfügbar. Für weitere Details, siehe Dialog Werte aus DIN 4109-2016 Katalog.

Import

Wenn der Konstruktionsdatendialog über "Neu" (anstelle von "Details") aufgerufen wird, steht eine zusätzliche Schaltfläche "Import" zur Verfügung. Für weitere Information siehe Import Konstruktionsdaten.
