3D-Raster

Das Objekt "3D-Raster" stellt einen geschlossenen Polygonzug dar, der aus beliebig vielen Stützstellen bestehen kann. Jede Stützstelle weist eine eigene Höhe auf, so dass das 3D-Raster beliebig im Raum orientiert sein kann. Im Zuge der Berechnung wird aus den Stützstellen durch Minimierung der mittleren Abstandsquadrate eine koplanare Ebene berechnet, die als Projektionsfläche für die 3D-Rasterdarstellung bei Voxelgitter-Berechnungen (siehe Menü Voxelgitter) verwendet wird.

Wird das 3D-Raster in der 2D-Ansicht verschoben, so wird eine parallel geöffnete 3D-Ansicht (siehe 3D-Ansicht) unmittelbar aktualisiert, ohne eine Neuberechnung zu erfordern.

Die vorhandenen 3D-Raster werden in den Objekttabellen eingetragen (siehe Menü Tabellen|Diverse Objekte). Die Objektreihenfolge in der Tabelle bestimmt die Reihenfolge der Berechnung.

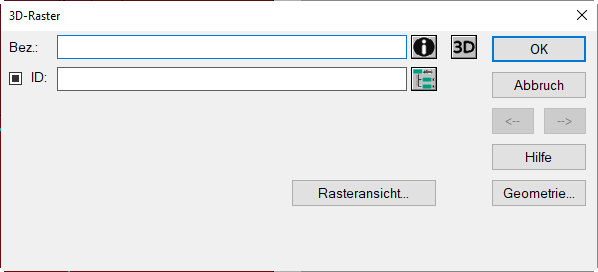

Dialog 3D-Raster

Dialogoptionen

Hinweis

für die 3D-Darstellung ist abweichend zu den Hindernisobjekten hier keine Farbauswahl für die Objektdarstellung möglich.

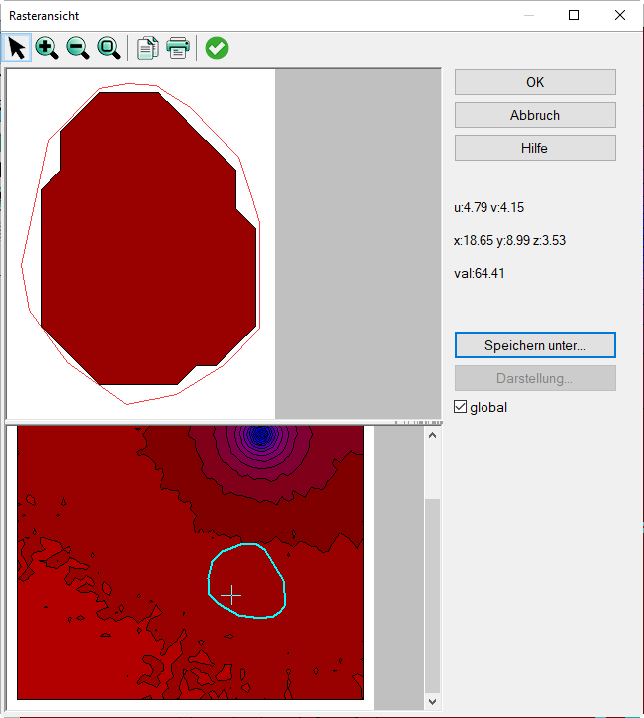

Dialog Rasteransicht

Der Dialog besteht aus einer spezifischen Symbolleiste und folgenden Ansichten des aktuellen vertikalen Rasters:

  • oben: Vorderansicht (senkrecht zur koplanaren Ebene),
  • unten: Aufsicht innerhalb des Raumes (siehe Raum).

Der Maßstab kann über die Symbolleiste (Zoom +/-, Umgriff) verändert werden.

Weitere Dialogoptionen

siehe Vertikales Raster, Abschnitte:

  • Symbolleiste der Rasteransicht
  • Lokales Koordinatensystem u, v
  • Koordinierte Anzeige der Mauszeiger-Position
  • Schaltflächen „Speichern unter“ und „Darstellung“

3D-Raster in der 3D-Ansicht

Die auf einem 3D-Raster dargestellten Daten stellen datentechnischen einen Ausschnitt des räumlichen Voxelgitters dar. Daher zeigt ein 3D-Raster in 3D-Ansicht nach Verschieben oder nach einer Größenänderung des vertikalen Raster in der 2D-Raumansicht das neue Raster unmittelbar, ohne eine Neuberechnung zu erfordern.

Beispiel

parallel Anzeige die 2D-Raumansicht (Grundriss) und der 3D-Ansicht:

3D-Raster in 2D- und 3D-Ansicht:

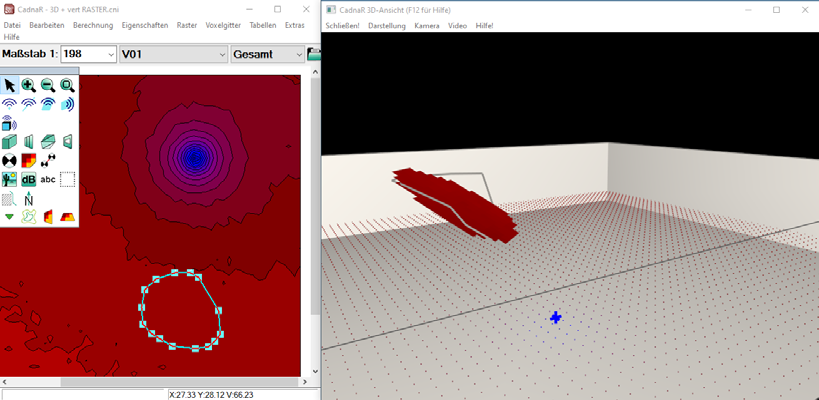

3D-Ansicht mit ursprünglichem Polygonzug und erzeugter, koplanarer Ebene

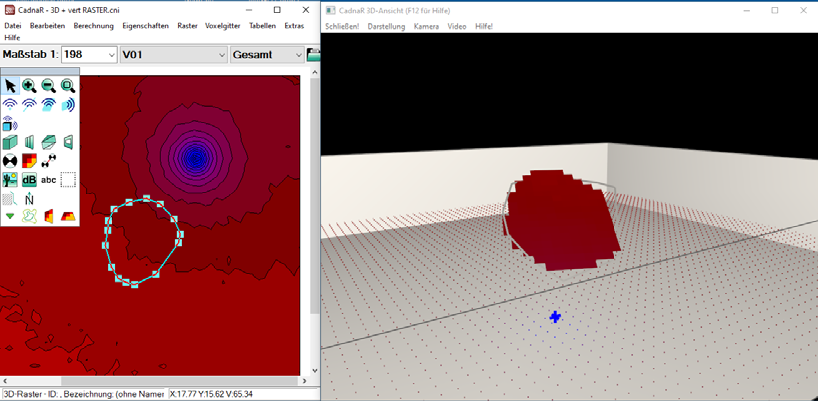

Nach Verschieben und Rotieren des 3D-Rasters in der 2D-Ansicht: 3D-Ansicht wird unmittelbar aktualisiert.
