Schalldämmungen (lokal/global)

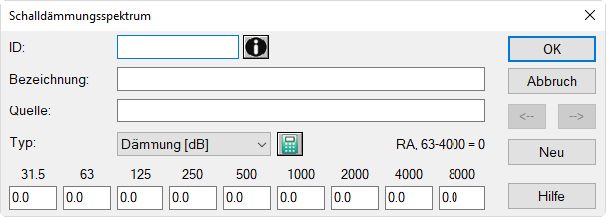

In der Tabelle Schalldämmungen können Transmissionsgrad- oder Schalldämm-Spektren für Hindernisse eingegeben und verwaltet werden. Neue Zeilen werden über das Kontextmenü der Tabelle erzeugt. Ein Doppelklick in eine Tabellenzeile öffnet den Dialog Schalldämmungspektrum.

Dialogoptionen

  • ID, Info-Fenster, Bezeichnung: siehe Gemeinsame Eingabedaten
  • Quelle: Beschreibung der Datensatzherkunft
  • Typ: Wählen Sie hier den Typ der Eingabewerte aus (Dämmung [dB] oder Transmission [%]).

Hinweis

Intern werden beide Eingabewerte als Transmissionsgrade verwaltet, die eine höhere interne Genauigkeit (Nachkommastellen) als angezeigt aufweisen.

  • Taschenrechner-Symbol : Über diese Symbol kann das vorhandene Spektrum verändert werden ( siehe Streugrade (lokal/global) , Dialog „Spektrum verändern“ ).

  • RA, 63-4000: zeigt das A-bewertete Schalldämm-Maß auf Basis der eingegebenen Oktavwerte zwischen 63 und 4000 Hz an (entspricht der kombinierten Kenngröße Rw+C63-4000, siehe DIN EN ISO 717-1).

Hinweis

Bei Verwendung des Summen-Schallleistungspegels LwA als Emissionsangabe wird der Wert von RA, 63-4000 zur Berechnung des transmittierten Anteils bei Hindernissen verwendet. Dieser Wert ist - im Gegensatz zum bewerteten Schalldämm-Maß Rw - Energie-äquivalent.

  • Spektrum 31.5 bis 8000 Hz: Geben Sie hier das Schalldämmmaß bzw. den Transmissionsgrad im jeweiligen Oktavband ein. Beachten Sie dabei, das der Pegel 0 dB nicht gleichbedeutend mit "keine Eingabe" ist. Daher ist bei nicht vorhandenen Daten in einem Band das Leerzeichen zu verwenden oder das Feld bleibt leer.

Hinweis

Fehlt ein Wert in einem Oktavband des eingestellten Frequenzbereichs bei einer in die Rechnung einbezogenen Quelle, so erfolgt eine Meldung, die auf die Unvollständigkeit des Spektrums hinweist. Wird die Meldung ignoriert (Schaltfläche "Weiter"), so wird ein Transmissionsgrad von 0% für dieses Frequenzband angenommen.

  • Pfeiltasten <-|->: zum Wechseln in den vorigen/nächsten Datensatz
  • Schaltfläche "Neu": erzeugt eine neue Datensatz-Zeile in der Tabelle unterhalb der aktuellen Datensatzes

Spektrenwerte aus der Zwischenablage einfügen

Spektrenwerte aus der Zwischenablage, die durch Tabulator-Marken getrennt sind, können eingefügt werden. Platzieren Sie dazu den Cursor in das Feld, das den ersten Werte aufnehmen soll und drücken Sie die Tastenkombination STRG+V oder wählen Sie den Befehl Einfügen aus dem Kontextmenü.
