Lösche Duplikate

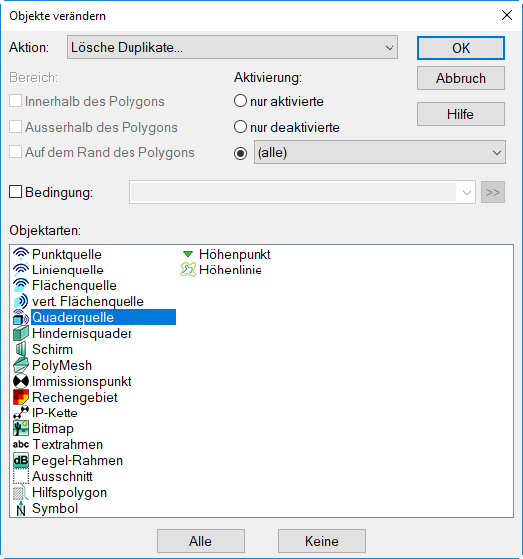

Mit diesem Befehl im Dialog Objekte verändern können typengleiche Objektduplikate auf Basis bestimmter Kriterien gelöscht werden. Diese Funktion ist nach Import von Daten aus anderen Anwendungen (z.B. aus DWG oder DXF) manchmal notwendig.

Nach Auswahl eines Objekttyps wirkt sich der Befehl nur auf diese Objekte aus (z.B. nur auf Quaderquellen).

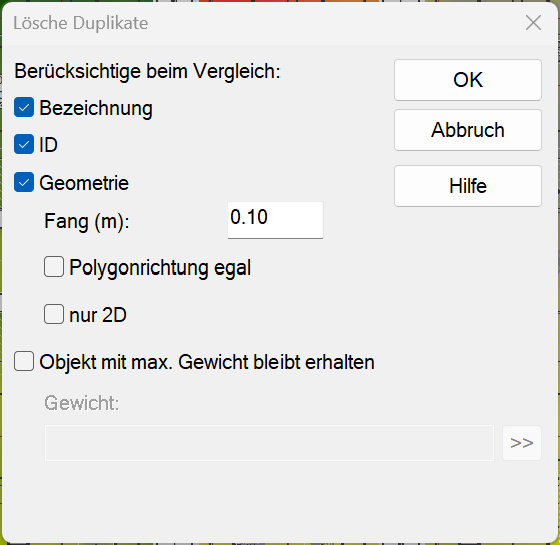

Nach Bestätigen mit OK öffnet sich der Dialog Lösche Duplikate, in dem Bedingungen definiert werden können.

Dialogoptionen

Bei Aktivierung von Bedingungen wird vor dem Löschen die Bedingung mit den Duplikaten verglichen. Hierbei wird das Objekt, das sich als erstes in der jeweiligen Objekttabelle befindet als Original betrachtet, die nachfolgenden als Duplikate.

Nur bei Übereinstimmung wird das Duplikat gelöscht. Wurden mehrere Bedingungen gesetzt, müssen diese gemeinsam zutreffen (logisches UND).

Als einschränkende Bedingung können einzeln oder in Kombination gewählt werden:

Bezeichnung
ID
Geometrie:
- Fang: Es ist eine Abweichung (in Meter) von der zu vergleichenden Geometrie einzugeben. Objekte, die um nicht mehr als diesen Wert vom Original abweichen, werden gelöscht.
- Polygonrichtung egal: Ist diese Option aktiviert, werden Duplikate auch dann gelöscht, wenn diese auf Basis der angegebenen Kriterien übereinstimmen, bis auf den vertauschten Anfangs-/Endpunkt.
- nur 2D: Ist diese Option aktiviert, werden Duplikate auch dann gelöscht, wenn die Höhenkoordinaten (z) nicht, aber die xy-Koordinaten auf Basis der angegebenen Kriterien übereinstimmen.
Objekt mit maximalem Gewicht bleibt erhalten: Diese Option ermöglicht die Definition eines Kriteriums auf Basis von Objektattributen (Schaltfläche „>>“), um den Löschvorgang zu steuern.
- Gewicht: Auf Basis der vorhandenen Objektattribute kann eine Gewichtsfunktion definiert werden.
  - Beispiel 1: Gewichtsfunktion ist das Höhenattribute z. Beim Löschen bleibt das Objekt mit der höchsten Objekthöhe erhalten.
  - Beispiel 2: Gewichtsfunktion ist das Höhenattribute -z. Beim Löschen bleibt das Objekt mit der niedrigsten Objekthöhe erhalten.
Option „sonstige Attribute“: z.Z. nicht verfügbar
