Räumlich gemittelte Pegelspektren

Über diesen Menübefehl kann das Diagramm mit den räumlich, über alle Immissionspunkte (siehe Immissionspunkt) gemittelten Pegelspektren über der Frequenz angezeigt werden. Die Auswertung der räumlich gemittelten Pegelspektren erfolgt nur für die aktuelle Variante (siehe Varianten):

Diagramm Räumlich gemittelte Pegelspektren

Standardmäßig wird im Diagramm das räumlich, arithmetisch gemittelte Pegelspektrum über alle Immissionspunkte inkl. der nach VDI 2081-1 ermittelten NR- und NC-Geräuschbewertungskurven angezeigt:

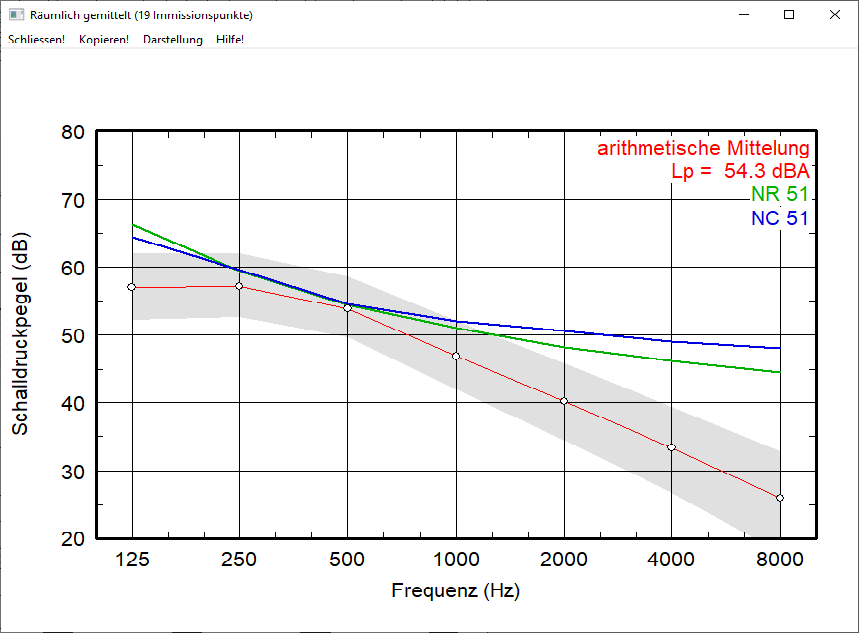

Arithmetisch gemitteltes Pegelspektrum inkl. ermittelter NR- und NC-Geräuschbewertungskurven und Anzeige des Wertebereichs (grau)

NR- und NC-Geräuschbewertungskurven

Über das Menü Darstellung können die NR- und NC-Geräuschbewertungskurven sowie die ausgewerteten Einzahlwerte aktiviert / deaktiviert werden. Zum Vergleich können die Bewertungskurven von NC20 - NC80 bzw. NR20 - NR80 eingeblendet werden.

Auswertungsart

Die Auswertung erfolgt über alle Immissionspunkte je Frequenzband. Hierzu stehen folgende Optionen zur Auswahl:

• arithmetische Mittelung
• energetische Mittelung
• Maximum

Wertebereich

Mit Darstellung des Wertebereichs wird der Bereich, in dem alle Einzel-Pegelspektren liegen, grau gefärbt.

Anzeige mit A-Bewertung

Über den Menüpunkt spektrale Darstellung können die angezeigten Kurven wahlweise linear oder A-bewertet angezeigt werden.
