Anzeigeeinheiten

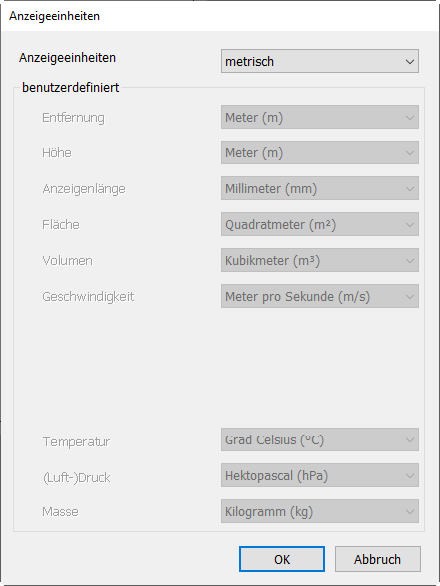

CadnaR kann geometrische und andere Daten im Hauptfenster, in Dialogen und Tabellen in verschiedenen Einheiten anzeigen. Über den Dialog Anzeigeeinheiten im Menü Eigenschaften können die Einheiten gewählt, die zur Anzeige verwendet werden.

Anzeigeneinheiten

Es stehen drei Arten von Anzeigeneinheiten zur Verfügung:

• benutzerdefiniert
• imperial
• metrisch

Die Anzeigeart „metrisch“ ist voreingestellt. In den Feldern wird angezeigt, welche Einheiten in diesem Fall für die jeweiligen Parameter verwendet werden.

Bei Auswahl von „benutzerdefiniert“ kann für jeden Parameter individuell eine Einheit ausgewählt werden.

Beachten Sie, dass CadnaR intern metrische Einheiten verwendet, da die Algorithmen (z.B. zur Schallausbreitungsrechnung) i.d.R. auf metrischen Einheiten basieren. Dies ist zu beachten, wenn als Anzeigeart „imperial“ oder eine abgewandelte Art „benutzerdefiniert“ eingestellt ist.

Import von nicht-metrischen Daten

Falls Dateien importiert werden sollen, die nicht-metrische Einheiten verwenden, können diese schon im Zuge des Imports konvertiert werden (siehe Transformation, Einheitenkonvertierung).

Nachträgliche Einheitenkonvertierung

Die Einheitenkonvertierung kann auch nachträglich erfolgen. Verwenden Sie dazu die Aktion „Transformation“ im Dialog Objekte verändern oder den Kontextmenü-Befehl Transformation. Zu den erforderlich Einstellungen siehe Transformation, Einheitenkonvertierung).

Diese Option ist vor allem beim Datenexport zweckmäßig, wenn die Ausgabeeinheiten von den in der Modellierung verwendeten Einheiten abweichen sollen.

Beachten Sie, dass falls eine Zieleinheit abweichend von „Meter“ verwendet wird, eine nachträgliche Berechnung in jedem Falle falsch ist, da CadnaR die erzeugten Längen als metrisch auffasst.

Zusätzliche Informationen

Wie eingangs dargestellt erfolgt die Umrechnung auf die eingestellten Anzeigeeinheiten im Hauptfenster, in Dialogen und Tabellen automatisch. Hingegen erfolgt die Umrechnung ausdrücklich nicht bei sonstigen Zugriffen auf Attribute (z.B. nicht bei Zugriffen über den Dialog Objekte verändern, bei Zugriffen aus Lua-Skripten oder bei Formelauswertungen). Dies wurde absichtsvoll so implementiert, um sicherzustellen, dass das Ergebnis von Formelauswertungen nicht von der eingestellten Einheit abhängt.

Um in diesen Fällen die Anzeige steuern zu können, stehen zwei Suffixe zur Verfügung:

• Suffix #: In diesem Fall wird das Attribut immer in der gewählten Anzeigeeinheit dargestellt.
• Suffix €: In diesem Fall wird das Attribut immer metrisch dargestellt.

Beispiel

Eine Punktquelle weist eine Höhe H von 4.00 m auf. Nach Umschalten auf imperiale Anzeigeeinheiten wird für die Höhe im Dialog und in der Tabelle 13.12 ft angezeigt. Allerdings wird bei Erzeugen eines Etikett mit der Höhe H als Attribut weiterhin 4.00 m angezeigt.

Es bestehen folgende Optionen:

• Mit H# kann man z.B. in Etiketten den konvertierten Wert darstellen.
• Mit H€ kann man in Tabellen auf den metrischen Wert zugreifen.
• Mit H (ohne Suffix) wird im Etikett der metrische Wert und in Tabellen der Wert in der eingestellten Anzeigeeinheit verwendet.

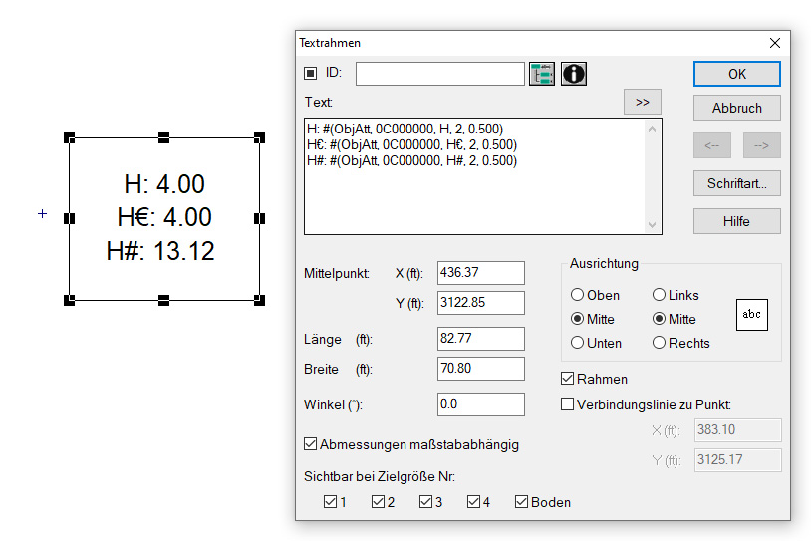

Punktquelle mit Etikett mit Anzeige des Höhenattributs H und nach Umschalten auf imperiale Anzeigeeinheiten, Anzeige editierbar: H, H€, H#

Objekttabelle Punktquelle: Anzeige der Höhe H in Meter nach Umstellung auf imperiale Anzeigeeinheiten
