Word Dokument (*.docx)

Mit diesem Export-Format können die Berechnungsergebnisse bzw. die Objekttabellen als MS-Word-Datei (DOCX-Format) ausgegeben werden. Wählen Sie dazu im Dialog Speichern unter diesen Dateitypen aus.

Schaltfläche „Optionen“

Über die Schaltfläche „Optionen“ kann eine Musterdatei *.docx gewählt oder eine gewählte Musterdatei editiert werden.

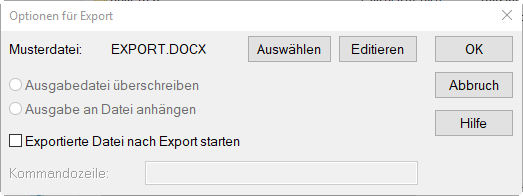

Dialog Optionen für Export (DOCX-Export)

Zu den weiteren Dialogoptionen siehe den vorigen Abschnitt.

Musterdateien für DOCX-Export

Musterdateien enthalten Anweisungen, die den Export von Berechnungsergebnissen mit Befehlen steuern. Schlüsselwörter (siehe Schlüsselwörter) sind wesentlicher Bestandteil dieser Anweisungen.

Struktur

Die Musterdatei für DOCX-Export wird mit MS-Word erzeugt und kann alle verfügbaren Textformatierungen enthalten. Dies schließt Kopf-/Fußzeilen, Bilder, Fließtext und CadnaR-spezifische Schlüsselworte.

Hinweis

Hinsichtlich der Erzeugung von Tabellen siehe unten.

Das Symbol # (Doppelkreuz/Hash) muss dabei - außer bei Schlüsselworten - vermieden werden. Bei mehrseitige Ausgaben können harte Seitenumbrüche eingefügt werden.

Die Schlüsselwörter innerhalb einer DOCX-Musterdatei stehen wie üblich in Klammern, wobei vor die Klammer das Symbol # zu setzen ist. Die Parameter der Schlüsselwörter stehen hinter dem Schlüsselwort, ebenfalls innerhalb der Klammer und sind mit Kommata voneinander getrennt.

Tabellentypen

Es können zwei Arten von Tabellen erzeugt werden: Nutzer-definierte und vordefinierte Tabellen.

Beispiel

Pfad: Musterdateien\Musterdatei_Export.docx

Öffnen Sie zum besseren Verständnis nebenstehende DOCX-Musterdatei in MS-Word, auf die sich die nachfolgenden Erläuterungen beziehen.

Nutzer-definierte Tabellen

Nutzer-definierte Tabellen werden unter Verwendung des Tabellen-Tools von MS-Word aus Zeilen und Spalten erzeugt. Es gelten dabei folgende Regeln:

Die Tabellenzelle in der ersten Reihe, erste Spalte muss enthalten:

#(CUSTOM_TABLE, Tabellen-Schlüsselwort)

Das Tabellen-Schlüsselwort ist das für eine Objekttabelle festgelegte Schlüsselwort (siehe Schlüsselwörter für Tabellen & Ausdruck).

WICHTIG: Diese Zelle muss sich innerhalb der Tabelle befinden. Diese Zeile wird im Zuge des Exports gelöscht.
Nachfolgende (drei) Kopfzeilen, die normalen Text enthalten, bleiben bestehen (unter Verwendung der eingestellten Textformatierung).

WICHTIG: Das Symbol # darf nicht in Kopfzeilen verwendet werden!
Die nachfolgende Zeile enthält Spalten, die auf ein Objekt-spezifisches Attribut verweisen. Ein Verweis erfolgt mit dem Tabellen-spezifischen Schlüsselwort COL:

#(COL, Schlüsselwort, <Nachkommastellen>)

HINWEIS: Das Suffix <Nachkommastellen> existiert nur beim numerischen Objekt-Attributen (siehe Objekt-Attribute).

WICHTIG: In jeder dieser Zellen sind keine weiteren Schlüsselwörter zulässig!

HINWEIS: Die Formatierung für jede Zelle wird beibehalten.
Alle Zeilen nach der ersten #(COL, ...)-Zeile werden beim Export beibehalten Dabei werden Schlüsselwörter ignoriert. Dies bedeutet, dass pro Tabellenobjekt nur eine Zeile mit #(COL, ...)-Anweisungen verwendet werden kann.

Vordefinierte Tabellen

Es gibt drei Möglichkeiten, vordefinierte Tabellen zu verwenden:

„Tabelle-in-Zeile“: Die Formatierung (ohne MS-Word Tabellen) ist gleichartig für die gesamte Tabelle und entspricht dieser Zeile. Beispiel:# (Table, PQ)
Tabelle mit Definition: Wird in einer Tabelle das Schlüsselwort #(Table, ...) erkannt, so wird die Formatierung der ersten Zeile als Kopfzeilen-Formatierung und die zweite Zeile wird als Formatierung des Inhalts verwendet. Beispiel:

#(Table, PQ)

Dummy-Zeile für Formatierung (wird gelöscht)

Tabelle mit tbl-Datei (Tabellenformat-Datei): Die beim Speichern von editierten Objekt-Tabellen erzeugten Format-Dateien erhalten das Dateisuffix *.tbl (siehe Objekttabelle editieren). Auf tbl-Dateien kann mit absolutem und mit relativem Dateipfad verwiesen werden:
- Absoluter Pfad, Beispiel:

# (Table, PQ, D:\Daten\cna docx\pq_kurz.tbl)

Dummy-Zeile für Formatierung (wird gelöscht)

Relativer Pfad: In der Referenzierung wird nur Name der tbl-Datei verwendet. Diese muss sich in demselben Ordner wie die Musterdatei befinden. Beispiel:

# (Table, PQ, pq_kurz.tbl)

Dummy-Zeile für Formatierung (wird gelöscht)

Default Tabellen

Unabhängig von der in CadnaR editierten Objekttabelle kann die Default Tabelle der Objekte ausgegeben werden:

# (Table, Schlüsselwort, default)

Mitgelieferte Musterdateien DOCX

Beim DOCX-Export können die aktuelle Objekttabellen-Formatierung verwendet oder eigene Tabellenformate ausschließlich zum Export definiert werden:

Musterdatei_Export.docx: Musterdateien zum Export von Objekttabellen nach MS-Word mit einer in der Musterdatei festgelegten Tabellen-Formatierung (Ausgabedatei im DOCX-Format)
Musterdatei_Export_Objekttabellen.docx: Musterdateien zum Export von Objekttabellen nach MS-Word mit der aktuellen Tabellen-Formatierung (Ausgabedatei im DOCX-Format)
