Hilfspolygon

Das Objekt "Hilfspolygon" stellt einen offenen oder geschlossenen Polygonzug dar, der zur Unterstützung der grafischen Darstellung oder für andere Zwecke verwendet werden kann. Das Hilfspolygon ist innerhalb der Berechnung ohne Relevanz.

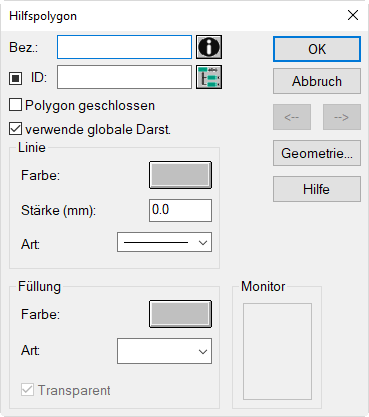

Dialog Hilfspolygon

Dialogoptionen

Bezeichnung, ID, ObjectTree und Info-Fenster siehe Gemeinsame Eingabedaten
Option "Polygon geschlossen": Ist diese Option aktiviert, werden Anfangs- und Endpunkt des Hilfspolygons miteinander verbunden und die Füllungsdefinition angewendet, wenn die Option "verwende globale Darstellung" deaktiviert ist.
Option "verwende globale Darstellung": Nach Deaktivierung dieser Option kann einem Hilfspolygon eine individuelle Farbe, Linienstärke und Linienart zugewiesen werden. Bei aktivierter Option (Standardeinstellung) werden die Darstellungsoptionen aus dem Dialog Darstellung (siehe Darstellung) verwendet.
Bereich "Linie": legt Farbe, Linienstärke und -art fest. Dies gelten nur, wenn die Option "verwende globale Darstellung" deaktiviert ist.
Bereich "Füllung": legt Farbe und Art der Füllung fest. Diese gelten nur für geschlossene Hilfspolygone, wenn die Option "verwende globale Darstellung" deaktiviert ist.
Option "Transparent": Ist diese Option aktiviert, scheint das Objekt unabhängig von der Einstellung im Dialog Layer durch (siehe Layer).
Monitor: zeigt eine Vorschau die aktuelle gewählten Einstellungen
Schaltfläche Geometrie: siehe Gemeinsame Eingabedaten - Geometrie
