Produktbibliothek (lokal/global)
In die Produktbibliothek können Schallabsorptionsspektren für Hindernisobjekte (Quaderquelle, Hindernisquader, Schirm) und für Raumbegrenzungsflächen eingegeben und verwaltet werden. Auf Basis dieser Produkt-bibliothek werden in der lokalen Bibliothek Absorptionen (siehe Absorptionen (lokal/global)) Oktavspektren erzeugt, die anschließend den o.g. Objekten oder den Raumbegrenzungsflächen zugewiesen werden können. Die globale Produktbibliothek enthält mitgelieferte Schallabsorptionsspektren
Ein Doppelklick in eine Tabellenzeile öffnet den Dialog Produktbibliothek.

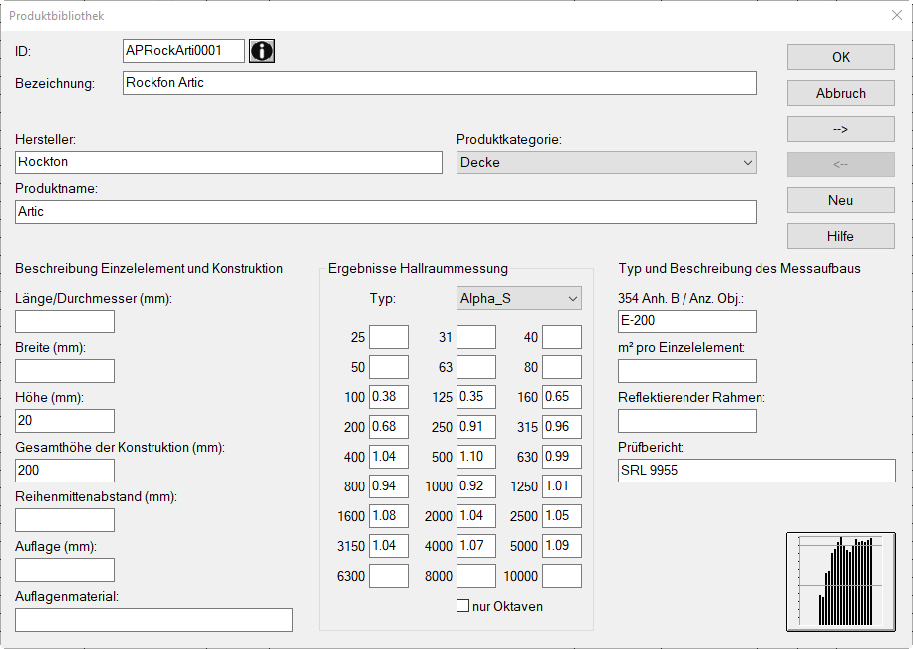

Produktdaten für ein Produkt aus der globale Produktbibliothek
Neue Zeilen können über das Kontextmenü der Tabelle oder mit der EINFG-Taste hinzugefügt werden.
Schaltfläche "--> Lokale Bibliothek"
Ein Klick auf diese Schaltfläche kopiert das ausgewählte Bibliotheksobjekt in die lokale Produktbibliothek.

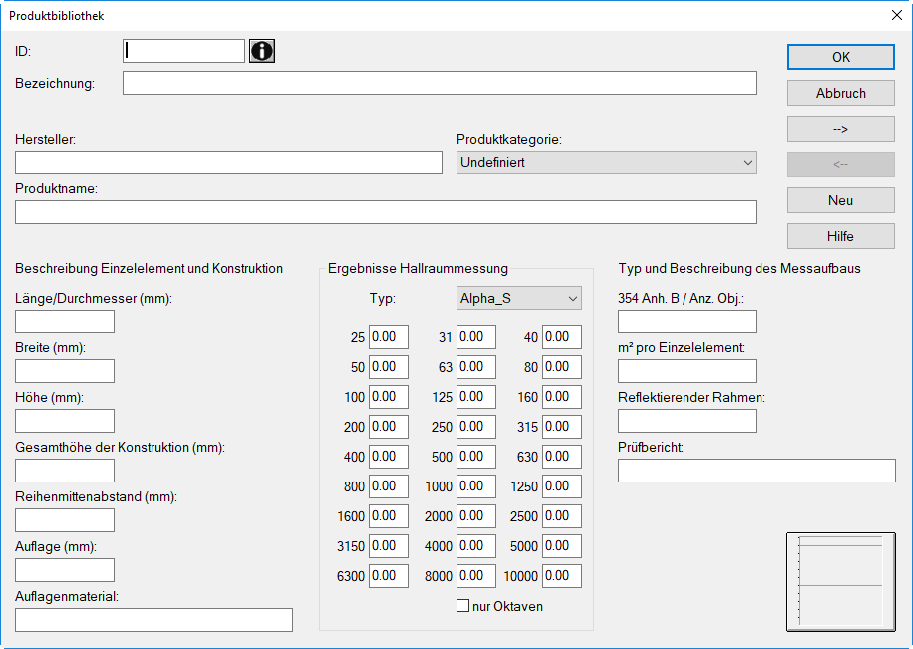

Eingabedaten
Geben Sie die Produktdaten in die entsprechenden Felder ein.
Es stehen folgende Eingabefelder zur Verfügung:
| Eingabefeld | Produktkategorie | |||||
| Undefiniert | Kulisse | Deckensegel | Decke | Einrichtungsgegenstand | Wand | |
| ID/Bezeichnung | + | + | + | + | + | + |
| Hersteller/Produktname/Produktkategorie | ||||||
| Länge/Durchmesser (mm) | ||||||
| Breite (mm) | ||||||
| Höhe (mm) | + | |||||
| Gesamthöhe der Konstruktion (mm) | ||||||
| Reihenmittenabstand (mm) | + | |||||
| Dicke Auflage (mm) | ||||||
| Auflagenmaterial | ||||||
| Spektrum Terz/Oktav für Alpha_S oder A_Objekt | + | + | + | + | + | + |
| Montageart nach ISO 354 Anhang B oder Anzahl Objekte | ||||||
| m² pro Einzelelement | ||||||
| Reflektierender Rahmen | ||||||
| Prüfbericht | ||||||
Die mit einem Plus (+)-Zeichen versehenen Tabellenzelle stellen die mindestens erforderlichen Angaben für die jeweilige Produktkategorie dar.
Der ID ist zwingend zur Referenzierung des Produkts in der Tabelle Absorptionen (lokal/global) erforderlich (siehe Absorptionen (lokal/global)).
