AutoCad DXF (*.dxf)

DXF-Dateien werden von CAD-Programmen gelesen. Folgende CadnaR-Objekttypen können exportiert werden:

  • Punkt-, Linien- und Flächenquellen (horizontal, vertikal),
  • Quaderquelle und Hinderisquader,
  • Schirm, PolyMesh und vertikales Polymesh,
  • Immissionspunkt, Rechengebiet und IPKT-Kette, sowie
  • Höhenpunkt und Höhenlinie.

Dialogoptionen

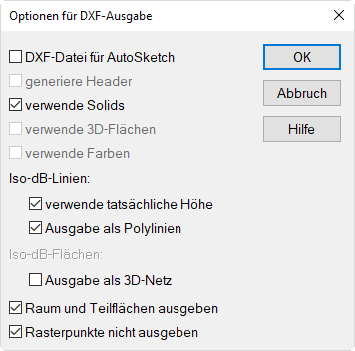

Optionen für DXF-Ausgabe

DXF-Datei für AutoSketch

Ist diese Option deaktiviert, werden DXF-Dateien für CAD-Programme wie z.B. AutoCAD erzeugt. Ist diese Option aktiviert, so werden AutoSketch-kompatible DXF-Dateien erzeugt, d.h.:

  • keine 3D-Information
  • AutoSketch Layer-Bezeichnungen ("1" - "10")
  • keine "komplexeren" Objekte wie 3D-FACE usw.

generiere Header

Diese Option steht z.Z. nicht zur Verfügung.

verwende Solids

Ist diese Option aktiviert, werden Volumenobjekte (z.B. Quaderquelle, Hindernisquader) beim dxf-Export als Solids ausgegeben, ansonsten als hochgezogene Polylinien.

verwende 3D-Flächen

Diese Option steht z.Z. nicht zur Verfügung.

verwende Farben

Diese Option steht z.Z. nicht zur Verfügung.

Iso-dB-Linien

Diese Optionen erfordern, dass für die Rasterdarstellung im Dialog Raster|Darstellung die Einstellung „Iso-dB-Linien“ oder „Iso-dB-Flächen“ gewählt ist.

  • verwende tatsächliche Höhe: Bei aktivierter Option wird der Pegelwert der exportierten Linie als Höhe (z-Koordinate) mitgegeben. Ansonsten ist der Pegelwert nur im Layer der DXF-Datei enthalten und die Iso-dB-Linien liegen auf der Höhe Null.
  • Ausgabe als Polylinien: Ist diese Option aktiviert, werden die Iso-dB-Linien oder die Grenzen der Iso-dB-Flächen zusammenhängende Polylinien ausgegeben. Ist diese Option deaktiviert werden einzelne Linienstücke ausgegeben.

Iso-dB-Flächen

Diese Option erfordert, dass für die Rasterdarstellung im Dialog Raster|Darstellung die Einstellung „Flächenraster“ gewählt ist.

  • Ausgabe als 3D-Netz: Ist diese Option aktiviert, wird die Pegelverteilung als 3-dimensionales Höhenprofil exportiert, wobei die Höhe den Pegelwert darstellt.

Raum und Teilflächen ausgeben

Ist diese Option aktiviert, werden der Raum und die Teilflächen ebenfalls beim dxf-Export ausgegeben. Diese Option kommt allerdings nur bei CAD-Programmen zum Tragen, die über 3D-Darstellung verfügen.

Rasterpunkte nicht ausgeben

Ist diese Option aktiviert, werden die Rasterpunkte nicht als separate Punktobjekte ausgegeben.
