Raumakustische Gütemaße

In CadnaR werden die nachfolgend aufgeführten raumakustischen Gütemaße aus den rückwärts-integrierten Echogrammen berechnet.

  1. T30 (Nachhallzeit aus 30 dB Pegelabfall): lineare Regression von -5 bis -35 dB (nach Methode der kleinsten Quadrate)

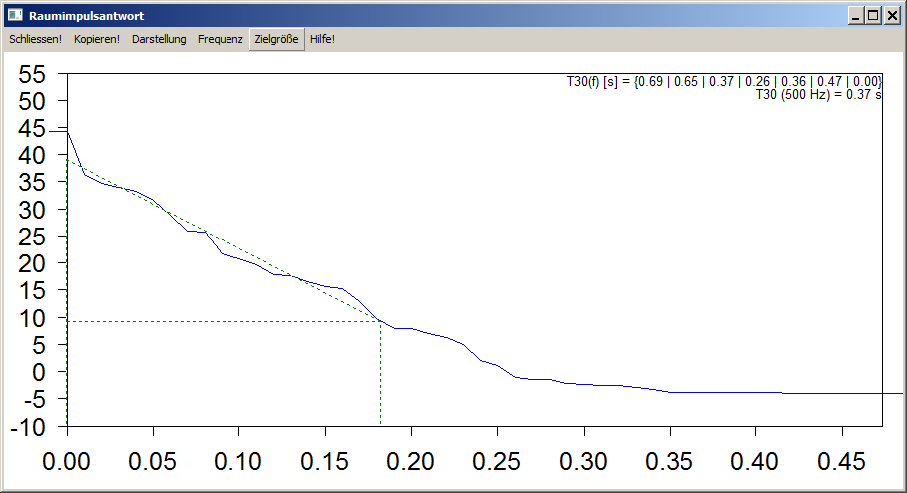

Beispiel: Abklingkurve für 500 Hz-Oktave mit Regressionsgerade für Nachhallzeit T30 (500 Hz)

  1. T20 (Nachhallzeit aus 20 dB Pegelabfall): lineare Regression von -5 bis -25 dB (nach Methode der kleinsten Quadrate)

Beispiel: Abklingkurve für 500 Hz-Oktave mit Regressionsgerade für Nachhallzeit T20 (500 Hz)

  1. T10 (Nachhallzeit aus 10 dB Pegelabfall): lineare Regression von -5 bis -15 dB (nach Methode der kleinsten Quadrate)

Beispiel: Abklingkurve für 500 Hz-Oktave mit Regressionsgerade für Nachhallzeit T10 (500 Hz)

  1. EDT (Anfangsnachallzeit/Early Decay Time): lineare Regression von 0 bis -10 dB (nach Methode der kleinsten Quadrate)

Beispiel: Abklingkurve für 500 Hz-Oktave mit Regressionsgerade für Early Decay Time EDT (500 Hz)

Alle vier vorausstehenden Gütemaße werden aus der Neigung der Abklingkurven ermittelt. Für jede o.g. Größe ist angegeben, auf Basis welchen Pegelbereichs der Abklingkurve die Regressionsbildung erfolgt.

  1. D50 (Deutlichkeitsgrad od. Deutlichkeit / Definition od. Clarity, für Sprache):

Dabei bezeichnet W - wie in allen weiteren Formeln - die Schallenergie.

Hinweis

Der Nullpunkt bei 0 ms entspricht dem Zeitpunkt des Abschaltens der Quelle, d.h. dieses und die weiteren Energiemaße enthalten den Direktschallanteil.

  1. C50 (Deutlichkeitsmaß / Clarity Index, für Sprache):

  1. C80 (Klarheitsmaß / Clarity Index, für Musik):

  1. TS (Schwerpunktzeit / Center Time oder Center of Gravity Time, für Sprache):

  1. ALcons (Artikulationsverlust von Konsonanten/Articulation Loss of Consonants, für Sprache):

Die Definition basiert auf den Echogrammen und Abklingkurven, berücksichtigt aber keinen Störpegel. ALcons% wird i.A. nicht frequenzabhängig angegeben. In CadnaR werden folgende Werte ausgegeben:

  • ALcons_2k (2000 Hz)
  • ALcons_500_2k (Mittelwert aus Oktaven 500, 1000, 2000 Hz)
  1. STI (nach IEC 60268-16)

Aus der Berechnung resultieren zwei Werte:

  • STI_male
  • STI_female

Die Berechnung nach IEC 60268-16 kann mit oder ohne Verdeckung durch ein Störgeräusch erfolgen. In CadnaR hängt dies von der Einstellung/Auswahl auf der Registerkarte „RIA-Auswertung“ ab (siehe Konfiguration).

  1. STIPA nach IEC 60268-16 (Speech Transmission Index for Public Address Systems)

  2. CIS (Allgemeine Verständlichkeitsskala/Common Intelligibility Scale nach Barnett):

    CIS ergibt sich aus STIPA gemäß:

    \(CIS=1+\lg(\text{STIPA})\)

    Die o.g. Umrechnung gilt nur für STIPA>0.126.

Anzustrebende Werte/Wertebereiche

Aus der Literatur Literatur können nachfolgende anzustrebende Wertebereiche für die genannten raumakustischen Gütemaße zitiert werden:

Gütemaß Freq.bereich Optimum für Sprache ... für Musik
T30
T20
T10		 500-1000 Hz ca. 1 s *) ca. 1,5 s *)
EDT 500-1000 Hz - ca. 2,2 s *)
D50 500-1000 Hz > 0.5 -
C50 500-1000 Hz > 0 dB -
C80 500-1000 Hz - -1 bis +3 dB
TS 500-1000 Hz < 80 ms 100-150 ms
ALcons_2k 2000 Hz <=12%
Bereiche:
< 3% ideale Verständlichkeit
3..8% gute V.
8..11% angemessene V.
11..20% schwache V.
> 20% unbrauchbare V.		 -
ALcons_500_2k 500-2000 Hz
STI_male 125-8000 Hz >=0,5
Bereiche:
0..0,3 schlechte Sprachverständl.keit
0,3..0,45 schwache S.
0,45..0,6 angemessene S.
0,6..0,75 gute S.
0,75..1,0 ausgezeichnete S.		 -
STI_female 250-8000 Hz
STIPA 125-8000 Hz siehe STI -
CIS 125-8000 Hz >= 0,7 (STI>=0,5) -

*) abhängig von Raumvolumen V und Raumnutzung (o.g. Werte gelten für V=ca. 1000 m³)

Literatur

  • Fasold, W.; Veres, E.: Schallschutz + Raumakustik in der Praxis, HUSS-MEDIEN GmbH, Verlag Bauwesen, Berlin, 2. Auflage 2003.

  • Ahnert, W.; Tennhardt, H.-P.: Kapitel 5 - Raumakustik, in: Handbuch der Audiotechnik (Hrsg.: S.Weinzierl), Springer Verlag, Berlin/Heidelberg, 2008.

  • DIN EN ISO 3382-1, Akustik - Messung von Parametern der Raumakustik, Teil 1: Aufführungsräume, 2009-10.

  • DIN 18041, Hörsamkeit in kleinen bis mittelgroßen Räumen, 2016-03.
