Diagramme (SAK/T)

Dieser Befehl im Menü Eigenschaften steht nur zur Verfügung, wenn in der Berechnungskonfiguration (siehe Konfiguration) die Methoden „VDI 3760“ oder „statistisch“ ausgewählt sind. Abhängig vom gewählten Unterbefehl werden die Schallausbreitungskurve (SAK) nach VDI 3760 und das Nachhallzeit-Diagramm T (nach Sabine oder Eyring) angezeigt.

Hinweis

Wird die Berechnung der Schallausbreitungskurve oder der Nachhallzeit gestartet, so werden immer beide berechnet, unabhängig davon, was aktuell angezeigt wird. Damit ist gewährleistet, dass sowohl die Nachhallzeit, als auch die Schallausbreitungskurve immer dem aktuellen Stand der Raumdaten (siehe Raum) entsprechen. Die Befehle im Menü Eigenschaften|Diagramme (SAK/T) bzw. die Symbole auf der Symbolleiste beziehen sich daher nur auf die Darstellung.

Im Dialog zur Darstellung der Schallausbreitungskurve oder der Nachhallzeit steht eine eigenständige Symbolleiste zur Verfügung.

Listenfeld:

Listenfeld zur Kurvenauswahl: In einem Diagramm können bis zu fünf verschiedene Schallausbreitungs- bzw. Nachhallzeitkurven definiert werden (siehe Dialog Pfade + Nachhallzeiten, siehe unten). Dieses Listenfeld gestattet die Auswahl der aktuellen Schallausbreitungs- bzw. Nachhallzeitkurve. Alle nachfolgenden Änderungen beziehen sich auf die gewählte Kurve (siehe Abschnitte „Schallausbreitungskurve“ und „Nachhallzeit“, beide weiter unten).

und folgende Symbole:

aktuelles Diagramm in Zwischenlage kopieren: Bei Klick auf dieses Symbol wird das Diagramm der Schallausbreitungskurve oder der Nachhallzeit (abhängig davon, was gewählt ist) in die Zwischenablage kopiert. Danach kann der Inhalt der Zwischenablage in eine andere Anwendung eingefügt werden.
Import Pfad: Messwerte können aus einer Datei oder aus bestimmten Messgerät importiert werden. Dies gestattet, gemessene Schallausbreitungs- oder Nachhallzeitkurven zu analysieren. Dies ist vor allem dann von Interesse, wenn die Ist-Situation und damit die Notwendigkeit und die Auswirkung einer schalltechnischen Sanierung beurteilt werden soll. Je nachdem, welcher Modus gewählt ist, öffnet sich entweder der Dialog für den Import der Schallausbreitungskurve oder den Import der Nachhallzeitkurve.
Berechnung der Schallausbreitungskurve bzw. der Nachhallzeit starten (alternativ über den Befehl SAK/T berechnen im Menü Berechnung)
Dialog Raumdaten öffnen (siehe Raum)
Dialog Pfade + Nachhallzeiten öffnen (siehe unten)
Dialog SAK-Diagramm oder Nachhallzeit-Diagramm zur Einstellung der Diagramm-Optionen öffnen (siehe unten)
Schallausbreitungskurve anzeigen
Nachhallzeit-Diagramm anzeigen

Schallausbreitungskurve (SAK-Diagramm)

Bei Auswahl dieses Unterbefehls wird das SAK-Diagramm angezeigt.

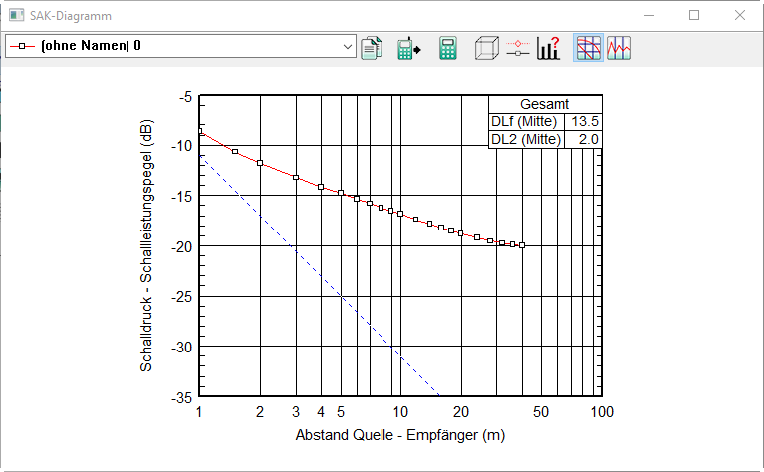

Dialog SAK-Diagramm (Menü Eigenschaften|Diagramme)

Das SAK-Diagramm zeigt die Ausbreitungsdämpfung in dB (als Differenz zwischen dem Schalldruckpegel Lp und dem Schallleistungspegel Lw) über dem logarithmierten Abstand (in m) zwischen einer Punktquelle und dem Empfangsort an. Es können bis zu fünf Kurven gleichzeitig dargestellt werden.

  • Kurve der Freifeldausbreitung: Die standardmäßig eingetragene gestrichelte Kurve entspricht der Freifeldausbreitung (mit ΔL=1/(4π r²), somit z.B. ΔL = -24,9 dB bei 5 m Abstand).
  • Aktuelle Kurve: Wenn mehrere Kurven im SAK-Diagramm dargestellt werden, ist eine Kurve die aktuelle Kurve, auf die sich alle weiter ausgeführten Operationen beziehen (z.B. Änderung der Absorptionsflächen). Die anschließende Neuberechnung ändert die aktuelle Kurve. Beim Berechnungsverfahren "VDI 3760" wird die aktuell gewählte Schallausbreitungskurve für die Berechnung der Pegelverteilung im Raum verwendet.
  • Aktuelle Kurve wählen: Um eine Kurve als aktuelle Kurve zu bestimmen, wählen Sie diese aus dem Feld auf dem Dialog SAK-Diagramm aus. Auf diese Kurve beziehen sich dann alle weiteren Operationen.

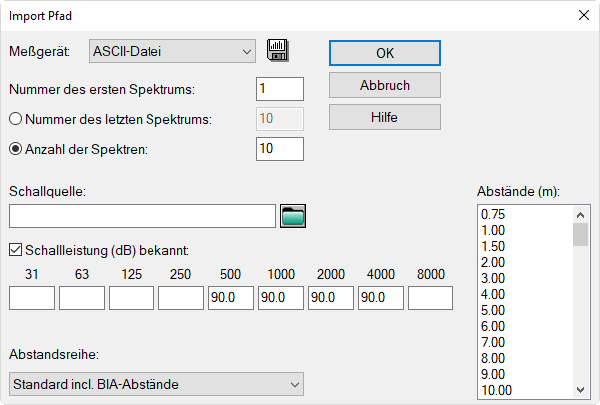

Import Pfad

In diesem Dialog werden die Optionen zum Import von Schallausbreitungskurven festgelegt. Bei aufeinanderfolgenden Importvorgängen vom Messgerät und Berechnung in beliebiger Reihenfolge werden die Kurven gleichzeitig dargestellt. Dadurch ist es z.B. im Sanierungsfall möglich, die Ist-Situation mit der gemessenen und/oder geplanten Situation (z.B. nach Einbau zusätzlicher raumakustischer Maßnahmen) in einem Diagramm miteinander zu vergleichen.

  • Meßgerät: Wählen Sie dem Listenfeld ein Meßgerät aus, deren Export-Datei von CadnaR importiert werden kann. Falls Ihr Meßgerät nicht in der Liste vorhanden ist, exportieren Sie die Daten in eine Textdatei und importieren Sie diese Daten über die Option "ASCII-Datei".

    • Beispiele für ASCII-Importdateien (SAK_SDC_125_4000.txt und SAK_SDC_31.5_8000.txt): Die spektrale Zuordnung erfolgt auf Basis der in der Frequenzen in der ersten Datenzeile. In CadnaR nicht vorhandene Bänder werden ignoriert.

    Beispiel

    Pfad: Import

  • Spektrum: Die Nummer des ersten und letzten Spektrums bzw. alternativ die Nummer des ersten Spektrums und die Anzahl der Spektren der gemessenen Schallausbreitungskurve ist anzugeben.

  • Feld "Schallquelle": Für die Schallquelle, die zum Messen der Schallausbreitungskurve benutzt wurde, kann das Oktavspektrum der Schalleistung eingegeben oder aus der Schallleistungsbibliothek durch Doppelklick übernommen werden. Bei Klick auf das Dateiauswahlsymbol öffnet sich die Tabelle Schallleistung.

  • Abstandsreihe: Jedes Spektrum wurde bei einem bestimmten Abstand Quelle-Messorte ermittelt. Es können folgende Definitionen von Abstandsreihen gewählt werden:

    • Standard incl. BIA-Abstände: Hier sind auch die Entfernungen 0.75 m und 1.5 m einbezogen, wie es im entsprechenden berufsgenossenschaftlichen Arbeitsblatt empfohlen ist.

    • Standard: Dies ist die im Forschungsbericht BAU Fb 621 "Schallausbreitung in Arbeitsräumen" zugrundegelegte und auch in VDI 3760 empfohlene Abstandsreihe.

    • logarithmisch: Die Staffelung der Abstände erfolgt logarithmisch mit dem Faktor 2 von einer zur nächsten Abstandposition.

  • Abstände (m): In diesem Fenster werden die einzelnen Abstände in (m) angezeigt, die zu der gewählten Abstandsreihe gehören. Wenn einzelne Werte dieser Abstandsreihe entfallen - z.B. wegen Pfeilern, Maschinen oder sonstigen Einbauten eine Messung - so können diese Abstände durch einfaches Anklicken mit dem Mauszeiger deaktiviert werden. Diese Werte erscheinen dann hinterlegt.

  • Schaltfläche OK: Nachdem alle Einstellungen vorgenommen wurden, wird der Importvorgang durch Klick auf OK gestartet.

SAK-Diagrammdarstellung editieren

Wird die Schallausbreitungskurve angezeigt, so können über dieses Symbol auf der Symbolleiste die Optionen zur Darstellung und Analyse des SAK-Diagramms eingestellt werden.

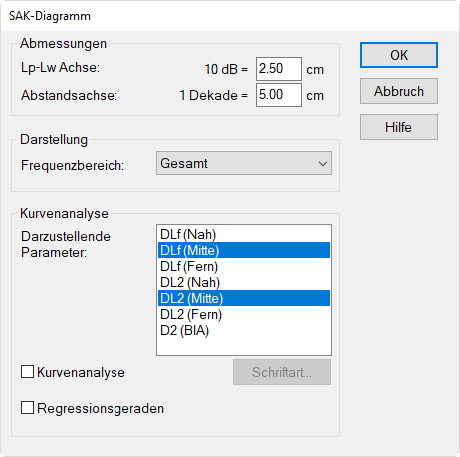

SAK-Diagramm editieren

Die standardmäßig ausgewählten Optionen entsprechen den Vorgaben nach VDI 3760.

  • Abmessungen:

    • Abmessungen der Lp-Lw Achse pro 10 dB in cm
    • Abstandsachse pro Dekade in cm

  • Darstellung: Frequenzbereichsdarstellung entweder gesamter Frequenzbereich (in Oktaven) oder nur für eine Oktave

  • Kurvenanalyse: Die für die Kurvenanalyse darzustellenden Parameter und Abstandsbereiche. Parameter:
    • DLf Pegelniveau durch Pegelüberhöhung in dB (siehe VDI 3760)
    • DL2 Pegelabnahme pro Abstandsverdopplung in dB
    • Abstandsbereiche:
      • Nahbereich: 1 m <= r <= 5 m
      • Mittelbereich: 5 m < r <= 16 m
      • Fernbereich: 16 m < r <= 64 m
    • DL2 (BIA) Pegelabnahme nach der Lärmschutzarbeitsblatt 03-234 (ZH1/564.16)

  • Option „Kurvenanalyse“: Ist diese Option aktiviert, so werden die nach VDI 3760 und "Technischen Regel zur Lärm- und Vibrations-Arbeitsschutzverordnung - TRLV Lärm, Teil 3" zur Raumbeurteilung erforderlichen Kennwerte aus der Schallausbreitungskurve berechnet und unter dem SAK-Diagramm dargestellt.

    Schaltfläche "Schriftart": Die Schriftart und die Schriftgröße für die Darstellung der Tabelle der SAK-Kurvenanalyse kann gewählt werden.

  • Option „Regressionsgeraden“: Ist diese Option aktiviert, so werden drei Regressionsgeraden als Annäherung der Schallausbreitungskurve für 3 Abstandsbereiche berechnet und eingezeichnet.

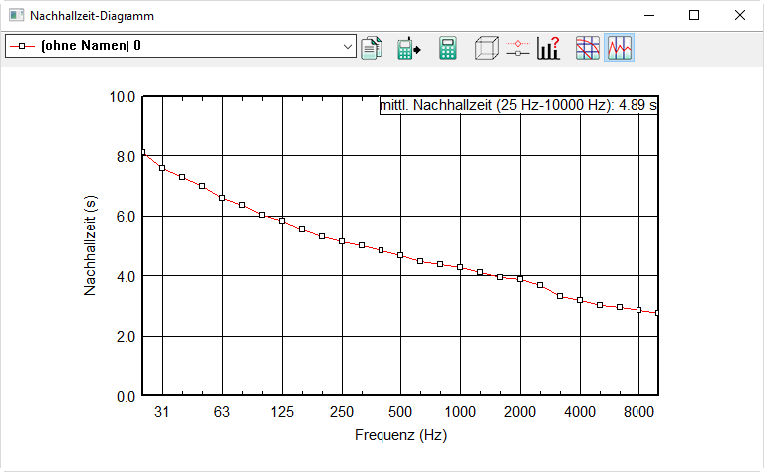

Nachhallzeit-Diagramm

Bei Auswahl dieses Unterbefehls wird das Nachhallzeit-Diagramm angezeigt. Dieses zeigt die auf Basis der statistischen Nachhall-Theorie berechnete Nachhallzeit (in s) über der Frequenz (in Hz) an.

Dialog Nachhallzeit-Diagramm (Menü Eigenschaften|Diagramme)

  • Aktuelle Kurve: Wenn mehrere Kurven im T-Diagramm dargestellt werden (bis zu fünf Kurven sind möglich), ist eine Kurve die aktuelle Kurve, auf die sich alle weiter ausgeführten Optionen beziehen (z.B. Änderung der Absorptionsflächen). Die anschließende Neuberechnung ändert die aktuell gewählte Nachhallzeit-Kurve.
  • Aktuelle Kurve wählen: Um eine Kurve als aktuelle Kurve zu bestimmen, wählen Sie diese aus dem Feld aus. Auf diese Kurve beziehen sich dann alle weiteren Operationen.

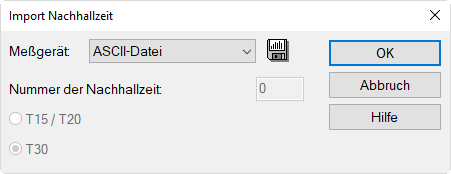

Import Nachhallzeit

In diesem Dialog werden die Optionen zum Import von Nachhallzeit-Verläufe festgelegt. Bei aufeinanderfolgenden Importvorgängen für getrennte Kurven werden diese gleichzeitig dargestellt.

  • Meßgerät: Standardmäßig ist die Option "ASCII-Datei" gewählt. Exportieren Sie die Daten in eine Textdatei und importieren Sie diese Daten über die Option "ASCII-Datei".

    • Beispiele für Importdateien (T_100_8000.txt und T_125_8000.txt): Die spektrale Zuordnung erfolgt auf Basis der in der Frequenzen in der ersten Datenzeile. In CadnaR nicht vorhandene Bänder werden ignoriert.

    Beispiel

    Pfad: Import

  • Nachhallzeiten T15/T20 oder T30 (nicht für Option "ASCII-Datei"): Definitionsgemäß entspricht die Nachhallzeit T dem Zeitraum, in dem der Pegel nach Abschalten der Schallquelle um 60 dB abgefallen ist. Messtechnik wird hingegen entweder T15/T20 oder T30 ermittelt. Je nachdem, ob diese bei der Messung der Abklingkurve aus den ersten um 20 dB oder um 30 dB des abklingenden Pegelverlaufs hochgerechnet wurde, werden die Meßdaten als T20 oder T30 bezeichnet.

  • Schaltfläche OK: Nach Klick auf OK wird ein Dateiauswahlfenster geöffnet, in dem die gewünschte ASCII-Datei ausgewählt wird.

T-Diagrammdarstellung editieren

Wird die Nachhallzeitkurve angezeigt, so können über dieses Symbol auf der Symbolleiste die Optionen zur Darstellung und Analyse des Nachhallzeit-Diagramms eingestellt werden.

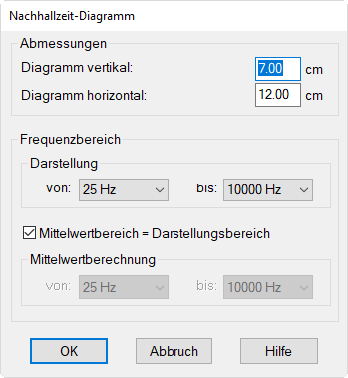

Nachhallzeit-Diagramm editieren

  • Abmessungen: vertikal/horizontal in cm
  • Frequenzbereich: Darstellung: von min. 100 Hz bis max. 6300 Hz (oder nur für eine Oktave)

  • Option "Mittelbereich = Darstellungsbereich":

    • aktiviert: Die Angabe der mittleren Nachhallzeit (in s) in der rechten oberen Ecke des Nachhallzeit-Diagramms bezieht sich auf den gleichen Frequenzbereich wie die Darstellung der Kurve im Diagramm. Die Bereichseingabe für die Mittelwertberechnung ist in diesem Fall deaktiviert.
    • deaktiviert: In diesem Fall kann der Bereich für die Mittelwertberechnung gewählt werden. Die mittlere Nachhallzeit-Berechnung bezieht sich dann auf den eingestellten Frequenzbereich, der nicht mit dem dargestellten Frequenzbereich der Kurve übereinstimmen muss.

Schallausbreitungspfade|Nachhallzeiten

Der Dialog Schallausbreitungspfade|Nachhallzeiten ist über das Menü Eigenschaften|Diagramme oder, bei geöffnetem SAK- oder T-Diagramm, über das Symbol auf der Symbolleiste auswählbar.

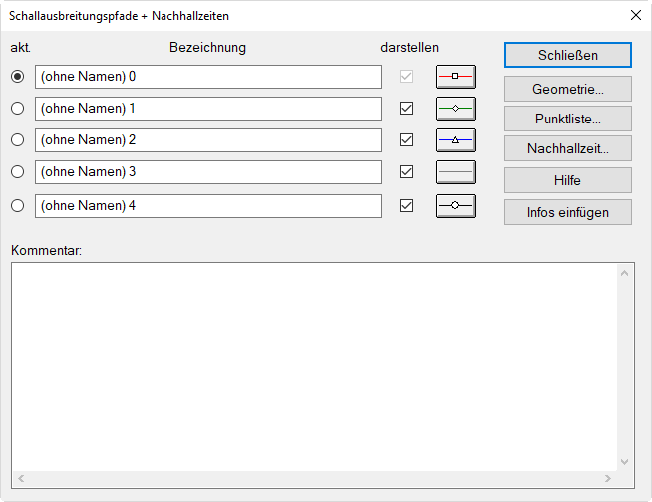

Dialog Schallausbreitungspfade|Nachhallzeiten

Dialogoptionen

  • Option "aktuell": kennzeichnet die aktuell ausgewählte Kurve
  • Bezeichnung: Es kann ein Name für bis zu fünf Kurven eingegeben werden. Standardmäßig sind die Bezeichnungen "(ohne Namen) 1..4" vorgegeben. Der Name kann maximal bis zu 30 Zeichen umfassen.
  • Option "darstellen": Liegt eine berechnete Kurve vor, so kann über diesen Schalter gewählt werden, ob diese im SAK- oder Nachhallzeit-Diagramm dargestellt werden soll. Es können bis zu fünf berechnete SAK/T-Kurven gleichzeitig im Diagramm dargestellt werden. Nicht berechnete Kurven werden auch nicht dargestellt.
  • Linienstil und Markierung definieren: Für jede Pegelklasse kann die Farbe, die Linienstärke in (mm/10), die Linienart und eine Markierung definiert werden. Klicken Sie dazu auf eines der Liniensymbole (z.B. ).
  • Kommentar: Es kann für jede Kurve 0..4 ein individueller Kommentar eingefügt werden.

  • Schaltfläche "Geometrie":

    • Option "Standardpfad (diagonal)" aktiviertIn diesem Fall erstreckt sich der Pfad für die Berechnung der Schallausbreitungskurve diagonal durch den Raum in einer Höhe von 1,5 m über der Raumgrundfläche, beginnend in der unteren linken Ecke mit einem Abstand von 1,5 m von den Seitenflächen. Dies entspricht somit dem nach VDI 3760 anzuwendenden Standard-Messpfad für diese Raumgeometrie. Die Berechnung der Schallausbreitungskurve erfolgt im Abstandsraster nach VDI 3760. Dabei werden an jedem Aufpunkt für jedes Frequenzband alle Reflexionen aufsummiert, bis eine Abbruchgenauigkeit von 0,5 dB erreicht ist.

    • Option "Standardpfad (diagonal)" deaktiviertBei deaktivierter Option kann eine beliebige Lage des Pfades durch die Koordinaten des des Anfangs- und des Endpunkts angegeben werden (Anfangspunkt entspricht dem Quellpunkt). Das Pfadende kennzeichnet lediglich die Richtung des Pfads. Die Abstände sind Entfernungen zwischen Quellpunkt und Pfadpunkten.

Hinweis

Die Lage der Quelle hat einen gewissen Einfluss auf die Pegelüberhöhung.

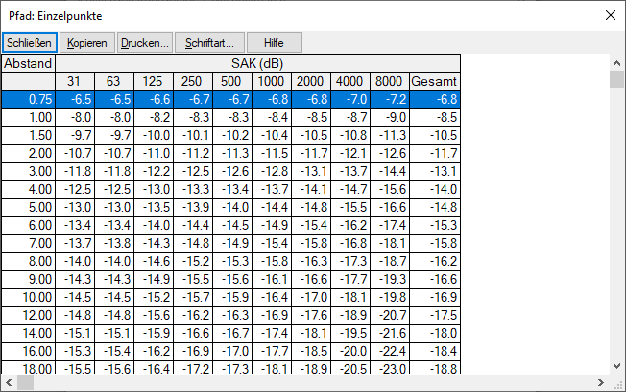

  • Schaltfläche "Punkteliste": Die Tabelle Pfad: Einzelpunkte enthält die Pegelverläufe für jede Oktave und für den Gesamtpegel an den Einzelpunkten entlang des Ausbreitungspfades der aktuellen Schallausbreitungskurve (SAK).

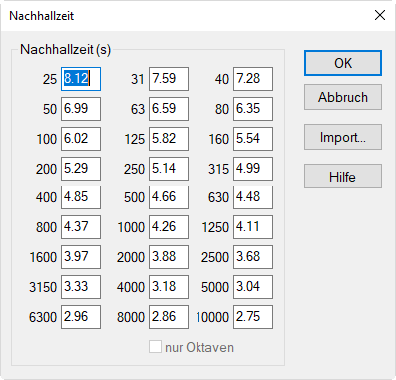

  • Schaltfläche "Nachhallzeit": Im Dialog Nachhallzeit werden die berechneten Nachhallzeiten (in s) als Zahlenwerte angezeigt.

    • Schaltfläche "Import": Über diese Schaltfläche können Nachhallzeit-Verläufe importiert werden (siehe Import Nachhallzeit in diesem Kapitel).

  • Schaltfläche "Infos einfügen": Nach Klick auf diese Schaltfläche werden folgende Konfigurationseinstellungen in das Feld "Kommentar" für die aktuell gewählte Linie eingefügt:

    • Berechnungsverfahren
    • Berechnung der äquiv. Absorptionsfläche A
    • Streukörperabsorption einbeziehen J/N
    • Luftabsorption einbeziehen J/N
    • Abbruchkriterium
    • Luftabsorption (Temp./r.F.%)
    • Raumabmessungen (m)
    • Streukörperdichte q (1/m)

Bitte beachten Sie, dass bei Klick auf die Schaltfläche "Infos einfügen" der vorhandene Kommentar ohne Rückfrage überschrieben wird.

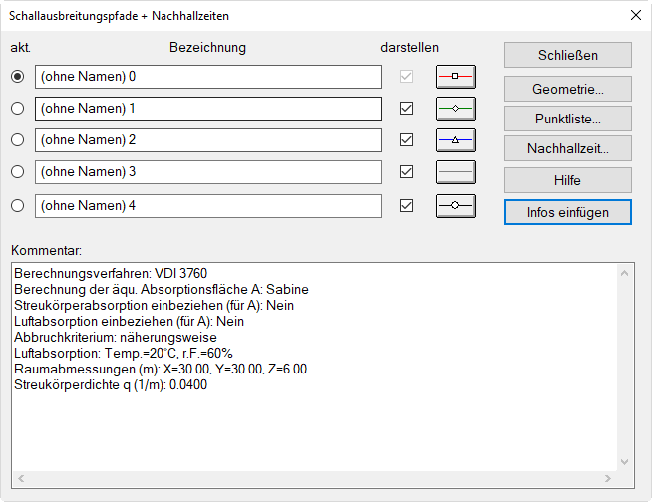

Konfigurations-Einstellungen für Linie „(ohne Namen) 0“ eingefügt
