Paralleles Objekt

Dieser Befehl ist auf alle offenen oder geschlossenen Polygone anwendbar. Der Befehl steht entweder als Aktion im Dialog Objekte verändern oder direkt aus dem Kontextmenü eines Objekts zu Verfügung.

Der Befehl erzeugt ein neues Objekt der gewählten Objektart, das parallel zum markierten Objekt liegt.

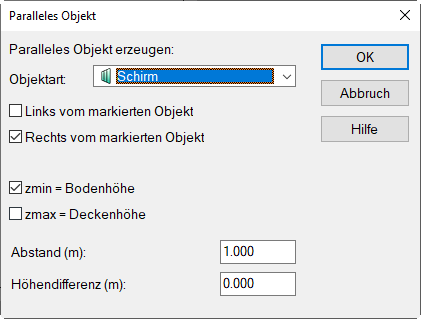

Optionen

• Links/Rechts vom markierten Objekt: Hierbei bezieht sich die Seitenzuordnung „links“ oder „rechts“ auf die Blickrichtung vom Anfangs- zum Endpunkt in Eingaberichtung. Das parallele Objekt kann links oder rechts oder zu beiden Seiten erzeugt werden.
• Für die Objektarten „vertikale Flächenquelle“ und „Schirm“ stehen zusätzlich zur Verfügung:
  • zmin = Bodenhöhe: Bei aktivierter Option wird die Minimalhöhe auf die Bodenhöhe beschränkt.
  • zmax = Deckenhöhe: Bei aktivierter Option wird die Maximalhöhe auf die Deckenhöhe beschränkt.
• Abstand (m): Abstand des neuen Objekts von der Geometrieachse des markierten Objekts (Standardwert: 1 m)
• Höhendifferenz: Differenz zwischen der Höhe des neuen Objekts und dem markierten Objekt (Standardwert: 0 m)

Polygon um Linienobjekte

Wird bei Anwendung der Aktion/Befehl Paralleles Objekt auf ein offenes Polygon eine Objektart gewählt, die ein geschlossenes Polygon darstellt, wird bei gleichzeitiger Auswahl von „Links vom ...“ und „Rechts vom markierten Objekt“ ein geschlossenes Polygon um das Linienobjekt erzeugt.
