Raster berechnen

Nach Anklicken dieses Befehls im Menü Raster oder dieses Symbols auf der Symbolleiste werden die Immissionspegel an den - durch die Rasterspezifikation einerseits und das/die Rechengebiet/e bzw. den Umgriff andererseits - definierten Rasterpunkten berechnet und unter Verwendung der aktuellen Rasterdarstellung (siehe Rasterdarstellung) angezeigt. Gleichzeitig werden die Pegel an den vorhandenen Immissionspunkten neu berechnet. Vor der Berechnung werden die Objektdaten einer Konsistenzprüfung (siehe Konsistenzprüfung) unterzogen.

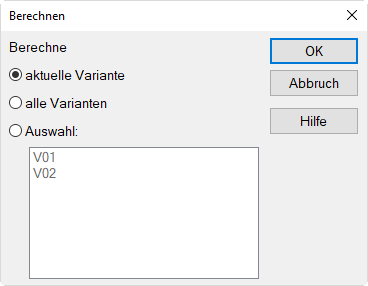

Falls mehrere aktive Varianten vorhanden sind, so wird bei Auswahl des Befehls der Auswahldialog für Varianten angezeigt:

Dialog Berechnen (über Befehl Raster berechnen im Menü Raster)

Es kann das Raster der aktuellen Variante oder die Raster alle Varianten oder diejenigen ausgewählter Varianten berechnet werden.

Falls bei Auswahl des Befehls die Umschalt-/Shift-Taste gedrückt ist, wird nur die aktuelle Variante berechnet.

Berechnungsfortschritt

Während der Berechnung wird der Berechnungsfortschritt in einem separaten Dialog angezeigt, über den die Berechnung abgebrochen werden kann (siehe Berechnungsfortschritt).

Raster für raumakustische Gütemaße

Ist die Option "Echogramme und Abklingkurven berechnen ... für Raster“ auf der Registerkarte "RIA-Auswertung" (siehe Konfiguration) aktiviert, so werden - unabhängig von den auf der Registerkarte gewählten raumakustischen Gütemaßen - alle Gütemaße im Raster auf der eingestellten Rasterhöhe (siehe Spezifikation) berechnet. Zudem werden die Echogramme und die Gütemaße an allen aktiven Immissionspunkten neu berechnet, um Datenkonsistenz herzustellen.

Nach der Berechnung wird im rechten Teil der Symbolleiste ein zusätzliches Listenfeld angezeigt, aus dem der Pegel L_p oder ein raumakustisches Gütemaße für die Rasterdarstellung gewählt werden kann:

Es wird darauf hingewiesen, dass sich die Darstellung von Gütemaßen im Raster nur auf die gewählte Rasterhöhe bezieht (d.h. alle anderen Höhen im Listenfeld "Rasterhöhe" sind nicht wählbar). Wählen Sie zunächst "Lp" aus dem rechten Listenfeld aus, um die Pegel im Raster bei verschiedenen Höhen erneut anzuzeigen.

Zur Anzeige der Ergebnisraster für die raumakustischen Gütemaße ist zudem das Listenfeld "Frequenz" relevant. Dabei gelten nachfolgende Regeln:

für Lp: Die Anzeige erfolgt für "Gesamt" und für alle Oktaven des gewählten Frequenzbereichs.
für T30, T20, T10, EDT, D50, C50, C80, TS: Die Anzeige erfolgt für alle Oktaven des gewählten Frequenzbereichs (Anzeige für "Gesamt" ist ungültig).
für ALcons%_2k, ALcons%_500_2k, STI_male, STI_female, STIPA, CIS: Die Anzeige ist unabhängig von der eingestellten Oktave bzw. "Gesamt" (d.h. es erfolgt immer eine Anzeige des Ergebnisrasters).
