Dosimeter (lokal)
Mit der Dosimeter-Funktionalität kann die Lärmdosis bzw. die Lärmexposition auch für nicht-ortsfeste Arbeitsplätze ermittelt werden. Die Ermittlung erfolgt dabei in Anlehnung an die tätigkeitsbezogene Methode (Strategie 1) der DIN EN ISO 9612 für die Ermittlung des Lärmexpositionspegels. Die typische Arbeitsschicht wird in Tätigkeiten gleichartiger Geräuschimmission aufgeteilt. Aus Tätigkeitsdauer und Pegel während der Tätigkeit wird anschließend unter Verwendung der Bezugszeit (typ. 8h Arbeitsschicht) der Lärmexpositionspegel berechnet.
Weitere grundlegende Vorbemerkungen:
- Jede Station, an der eine Tätigkeit durchgeführt wird, wird in CadnaR als eigener Immissionspunkt abgebildet.
- Der je Immissionspunkt berechnete energieäquivalente Dauerschallpegel entspricht dem (ortsbezogenen) Expositionspegel L_EX, wenn während gesamten Arbeitsschicht ausschließlich dort gearbeitet wird.
- Wenn keine nutzerdefinierte Bezugszeit verwendet wird (siehe Registerkarte „Allgemein“, Bezugszeit), entspricht der L_EX dem Tages-Lärmexpositionspegel L_EX,8h.
- Für die Ermittlung des Expositionspegels werden die Teilpegel je Immissionspunkt benötigt. Bei Verwendung mehrerer Varianten ist es daher zweckmäßig die Teilpegel auch je Variante zu speichern (siehe Varianten), andernfalls werden die Expositionspegel ausschließlich in der Variante angezeigt, die zuletzt berechnet wurde.
Bibliothekstabelle Dosimeter

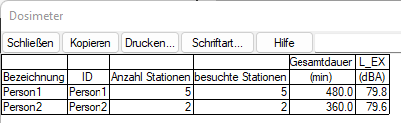

Durch Klick auf das Dosimeter-Icon in der Toolbar oder über die Menüleiste Tabellen|Bibliotheken(lokal)|Dosimeter kann die Tabelle Dosimeter geöffnet werden:
Dialog Dosimeter,Definition von Tätigkeitsprofilen
Jeder Eintrag in dieser Tabelle entspricht einem Tätigkeitsprofil, für den der Expositionspegel berechnet wird. Durch Doppelklick auf einenen Tabelleneintrag öffnet sich ein Dialog zur Spezifikation des Tätigkeitsprofils:
In der Tabelle „Stationen“ können Tätigkeitsorte/Immissionspunkte und zugehörige Tätigkeitsdauern/Aufenthaltsdauern definiert werden. Es gelten folgende Beziehungen:
Berechnung des Expositionspegels
  |
wobei : * unter Berücksitigung angepasster Auslastung der Quellen, (sofern definiert, siehe Tabelle Quellen/Quellgruppen mit abweichender Auslastung) |
Schaltfläche Aktualisieren
Die read-only-Anzeigen für die Gesamtdauer und den Expositionspegel neben der Schaltfläche Aktualisieren werden unter Umständen nicht automatisch aktualisiert (z.B. wenn in der Stationstabelle direkt eine geänderte Aufenthaltsdauer eingetragen wird). Das Aktualisieren kann mit der Schaltfläche erzwungen werden.

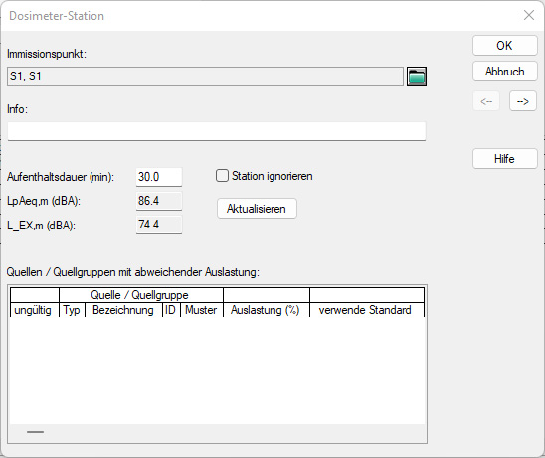

Dialog Dosimeter-Station
Durch Doppelklick auf einenen Eintrag in der Tabelle der Stationen öffnet sich ein Dialog zur Spezifikation der Dosimeter-Station.
Auswahl Immissionspunkt
Der zur Dosimeter-Station gehörige Immissionpunkt kann über das Dateiauswahlsymbol
ausgewählt werden. Nach dessen Auswahl erscheinen Bezeichnung und ID im Anzeigefeld.
Eingabefeld Info
Im Info-Eingabefeld können nutzerdefinierte Zusatzinformationen zur Stationsbeschreibung angegeben werden, z.B. „Schleifen“, „Sägen, Absaugung an“. Dies kann insbesondere bei Verwendung von Quellen/Quellgruppen mit abweichender Auslastung (siehe unten) hilfreich sein.
üngültige Station
Wenn der Station kein Immissionspunkt zugewiesen ist, ist die Station ungültig und wird weder für den Expositionspegel, noch für die Gesamtaufenthaltsdauer berücksichtigt.
Checkbox Station ignorieren
Statt die Station zu löschen kann sie mit Hilfe dieser Checkbox von der Berechnung des Expositionspegels ausgeschlossen werden (z.B. um den Einfluss des Weglassens auf den Expositionspegel schnell zu prüfen).
Schaltfläche Aktualisieren
Die read-only-Anzeigen für die L_pAeq,m und L_EX,m neben der Schaltfläche Aktualisieren werden unter Umständen nicht automatisch aktualisiert (z.B. wenn in der Tabelle mit Quellen/Quellgruppen abweichender Auslastung direkt geänderte Auslastungen eingetragen werden). Das Aktualisieren kann mit der Schaltfläche erzwungen werden.
Tabelle Quellen/Quellgruppen mit abweichender Auslastung
Durch Einträge in der Tabelle „Quellen/Quellgruppen mit abweichender Auslastung“ kann exakt definiert werden, in welchem Betriebszustand sich jede Quelle während des Aufenthalts an der Station befindet. Dies ist insbesondere dann relevant, wenn die Quelle selbst während der Arbeitsschicht nicht durchgehend in Betrieb ist, d.h. mit einer Einwirkzeit versehen ist (siehe Gemeinsame Eingabedaten - Quellen Option „Einwirkzeit (min)“). Ohne Einträge werden die durch die Quelle erzeugten Teilpegel - die die emissionsseitige Einwirkzeitkorrektur ja bereits enthalten - direkt für die Berechnung des Exposionspegels verwendet.
Betreffen mehrere Tabelleinträge ein und die selbe Quelle (z.B. explizit zwei Einträge für das gleiche Quellobjekt oder implizit über die Zugehörigkeit zu Quellgruppen) gilt der jeweils letzte (unterste) für die Quelle gültige Tabelleneintrag.

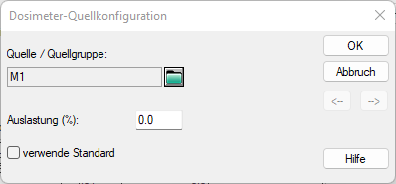

Dialog Dosimeter-Quellkonfiguration
Auswahl Quelle/Quellgruppe
Die Quelle bzw. Quellgruppe, für die eine von ihrer Einwirkzeit abweichende Auslastung angegeben werden soll, kann über das Dateiauswahlsymbol ausgewählt werden. „Typ“ entspricht dabei den einzelnen Objektarten (PQ Punktquelle, LQ Linienquelle, FQ Flächenquelle, FV vertikale Flächenquelle, QQ Quaderquelle, GRP für ObjectTree-Gruppe). Nach der Auswahl erscheint die Bezeichnung im Anzeigefeld.
üngültige Auswahl
Wenn keine Quelle/Quellgruppe zugewiesen ist, ist Quellauswahl ungültig und bleibt unberücksichtigt.
Auslastung (%)
Über die Auslastung kann der Betriebzustand der ausgewählten Quelle bzw. Quellgruppe während der Tätigkeit an der Station explizit festgelegt werden. 0% entspricht dabei einer augeschalteten Quelle/Maschine, 100% entspricht dabei einer während der gesamten Tätigkeitsdauer angeschalteten Maschine. Wenn eine Maschine beispielsweise für 4h der der 8h-Arbeitsschicht in Betrieb ist (240 min Quell-Einwirkzeit, 480 min Bezugszeit) und eine Person am Arbeitsplatz direkt neben der Maschine für 3h eine Tätigkeit ausführt, kann über die Auslastung genau definiert werden, ob die Maschine während der Tätigkeit läuft oder nicht. Konsistenzprüfungen erfolgen an dieser Stelle nicht (wenn z.B. eine 100 % Auslastung während einer 7 h langen Tätigkeit für eine insgesamt nur 4h laufende Maschine definiert würde).
Checkbox verwende Standard
Statt den Quelleintrag zu löschen kann der Eintrag mit Hilfe dieser Checkbox deaktiviert werden (z.B. um den Einfluss des Weglassens auf den schnell zu prüfen).
Anwendungsbeispiel
Es werden von Person 1 an 5 Stationen Tätigkeiten durchgeführt, die Maschinen laufen durchgehend mit Ausnahme von Maschine M3. M3 ist nur die Hälfte der Arbeitsschicht in Betrieb ist (Einwirkzeit aller Quellen derquellgruppe 240 min). M3 läuft genau dann, wenn die Person 1 auch dort arbeitet.

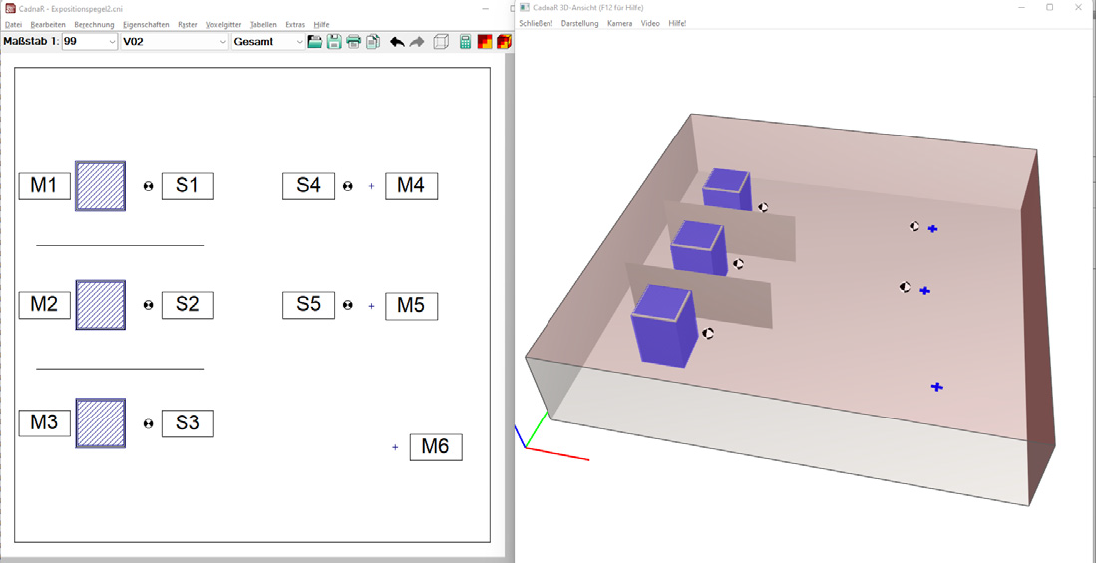

2D und 3D Ansicht des Anwendungsbeispiels

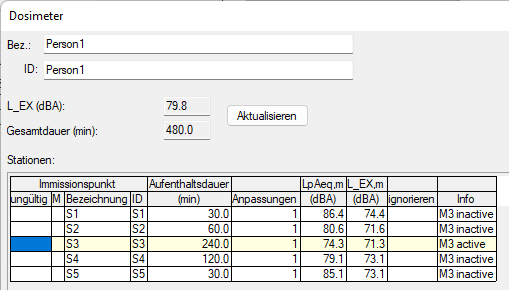

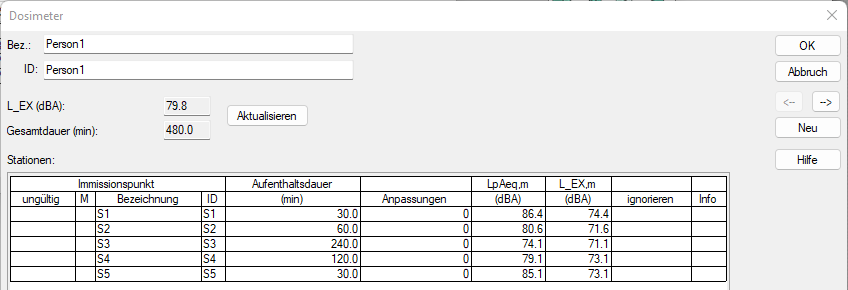

Definition des Tätigkeitsprofils

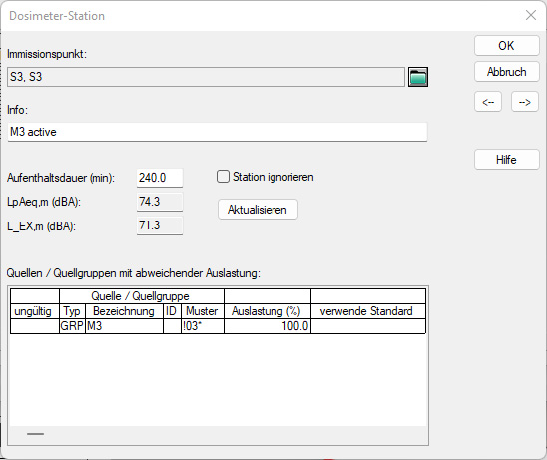

 Angepasste Auslastung für Maschine 3 (als Quellgruppe ): während des Aufenthalts von Person 1 an Immissionspunkt 3 läuft die Maschine M3 durchgehend (Auslastung 100%) |

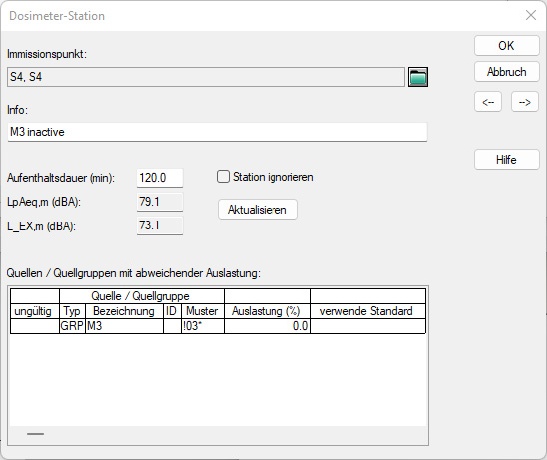

 Angepasste Auslastung für Maschine 3: während des Aufenthalts von Person 1 an Immissionspunkt 4 läuft die Maschine M3 nicht (Auslastung 0%). Darstellung exemplarisch für Immissionspunkt4/Station4, gilt aber genauso für Stationen 1,2 und 5. |
