Sketchup SKP (*.skp)

Die der Import von CadnaR kann SKP-Dateien bis zu SketchUp 2023 verarbeiten. Dabei werden Objekte, die in CadnaR-Objekte umgewandelt werden können, konvertiert. Nicht überführbare Objekttypen werden als Hilfspolygone dargestellt.

Gruppen in Sketchup

Falls in Sketchup Gruppen von Objekten angelegt wurden, können diese einschließlich der darin befindlichen Objekte auch gruppiert nach CadnaR importiert werden. Verwenden Sie dazu die Importfunktion im Dialog ObjectTree (siehe ObjectTree).

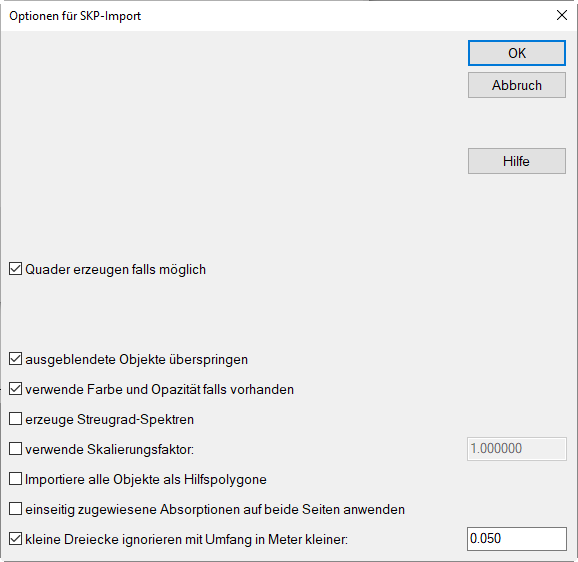

Importoptionen

  • Quader erzeugen falls möglich: Bei aktiver Option werden Quader, die als Gruppe in SketchUp erzeugt wurden, als solche importiert (falls möglich).
  • ausgeblendete Objekte überspringen: Bei aktiver Option werden in SketchUp ausgeblendete Objekte und Layer beim Import übersprungen.
  • verwende Farbe und Opazität falls vorhanden: Diese Option gestattet die Übernahme von Objektfarbe und Opazität aus dem Sketchup-Modell.
  • erzeuge Streugrad-Spektren: Diese Option erzeugt Streugrad-Spektren mit Materialnamen (analog zu Absorptions-Spektren).
  • einseitig zugewiesene Absorptionen auf beide Seiten anwenden: Wurde in SketchUp nur einer Objektseite eine Absorption zugewiesen, so wird diese beim Import beiden Seiten eines Schirms oder PolyMeshs zugewiesen.

zu den weiteren Optionen siehe DWG (*.dwg)
