Zerstückeln

Die Aktion „Zerstückeln“ im Dialog Objekte verändern oder im Kontextmenü eines linienförmigen Objekts (z.B. Linienquelle, Schirm) zerteilt dieses in mehrere gleichartige Objekte. Beim Zerstückeln werden alle Attribute des Originals auf die Teilstücke übertragen.

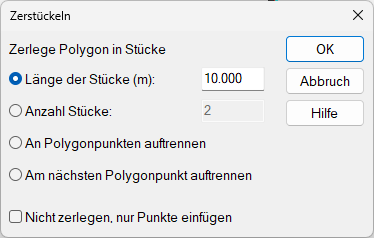

Optionen

• Länge der Stücke: gewünschte Länge der neuen Teilstücke. Das Endstück Optionen weist i.d.R ein kleinere Länge auf.
• Anzahl Stücke: Die Anzahl bestimmt ausgehend von der Polygonlänge die Teilstücklänge.
• An Polygonpunkten auftrennen: Das Polygon wird anhand den vorhandenen Polygonpunkten zerlegt.
• Am nächsten Polygonpunkt auftrennen: Bei aktivierter Option blinkt der aktive Bezugspunkt. Das Polygon wird nach OK an dem zu diesem Bezugspunkt nächstgelegenen Polygonpunkt aufgetrennt.

Checkbox "Nicht zerlegen, nur Punkte einfügen": Statt das Polygon in separate Objekte zu zerlegen, werden neue Polygonpunkte eingefügt.
