Protokoll

Mit dem Befehl Protokoll kann eine Protokolldatei im ASCII-Format geschrieben werden, die alle Zwischenergebnisse einer Berechnung mit dem Spiegelquellenverfahren an Immissionspunkten enthält. Diese Datei kann in andere Anwendungen importiert werden (z.B. nach MS-Excel oder MS-Word).

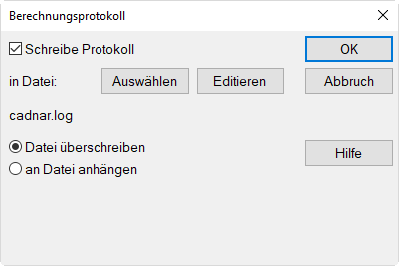

Dialog Berechnungsprotokoll, Option „Schreibe Protokoll“ aktiviert

Dialogoptionen

Schreibe Protokoll

Aktivieren Sie die Option "Schreibe Protokoll" und starten Sie erneut die Berechnung an Immissionspunkten. Öffnen Sie wieder den Dialog Protokoll und klicken Sie die Schaltfläche "Auswählen". Standardmäßig wird der Dateiname cadnar.log verwendet.

Schaltfläche "Auswählen"

Um einen anderen Namen zu vergeben, klicken Sie diese Schalterfläche und geben Sie den gewünschten Dateinamen ein. Standardmäßig wird die Protokolldatei in das CadnaR-Installationsverzeichnis geschrieben. Es kann auch ein anderer Dateipfad verwendet werden. Danach wird das Protokoll unter diesem Namen abgelegt. Alternativ können Sie eine bereits vorhandene Datei auswählen und überschreiben.

Schaltfläche "Editieren"

Nach Klick auf die Schaltfläche wird die Protokolldatei der letzten Berechnung an Immissionspunkten angezeigt. Sollte der Texteditor eine Meldung anzeigen, dass die Datei nicht angezeigt werden kann, ist die Protokolldatei für den gewählten Editor zu groß. Verwenden Sie ein anderes Programm - z.B. ein Tabellenkalkulations- oder Textverarbeitungsprogramm - das in der Lage ist, ASCII-Formate zu lesen.

Optionen "Datei überschreiben/an Datei anhängen"

Bei aktivierter Option "Datei überschreiben" enthält die Protokolldatei nur die Daten der letzten Berechnung. Bei aktivierter Option "an Datei anhängen" werden die Daten an die vorhandenen Daten in der gewählten Protokolldatei angehängt.

Protokoll-Abkürzungen

Das Protokoll enthält folgende Angaben:

• Dateikopf (CadnaR-Version, Dateipfad, Berechungsstart)
• Konfigurations-Einstellungen
• für jede Immissionspunkt: Bezeichnung und Koordinaten xyz

• für jede am Immissionspunkt beitragende Quelle:

  • Quellbezeichnung und Quelltyp (Punkt-, Linien-, Flächenquelle, vert. Flächenquelle, Quaderquelle)
  • LwA: A-bewerteter Schalleistungspegel der Quelle in dB(A)
  • Strahlordnung, Quellkoordinaten xyz, 3D-Abstand (m)
  • Angabe, ob gebeugter oder ungebeugter Strahl
  • Umweg: Weglängendifferenz gebeugter Strahl - Direktstrahl (m)
  • e: Abstand von erster zur letzten Beugungskante (m)
  • für alle Oktaven, siehe nachstehende Tabelle
  • A-bewerteter Summenpegel pro Quelle in dB(A)
  • Lp_dir_tot: Gesamtpegel aus Strahlverfolgung (ausgehend von allen Quellen)
  • Lp_particle: Pegel aus dem Partikel Model ausgehend von allen Quellen (falls Fallback aktiviert, ansonsten Null)
  • Lp_tot: Gesamtpegel ausgehend von allen Quellen

Abkürzung	Erläuterung
Lx	Schallleistungspegel der Teilquelle
L|A	Länge/Fläche (m oder m²)
Dc	Richtwirkungskorrektur
Adiv	Dämpfung durch geometrische Divergenz
Aatm	Dämpfung durch Luftabsorption
Abar	Abschirmdämpfung
RV	Reflexionsverlust
Lp_dir	Pegel aus Strahlverfolgung
