Hüllfläche generieren / auswerten

Hüllfläche generieren

Nach Auswahl dieses Befehls wird ein Dialog geöffnet, mit dem eine Hüllfläche mit zugehörigen Immissionspunkten erzeugt werden kann. Mit Hilfe dieser Anordnung kann eine Schallleistungspegelmessung in der Umgebung einer beliebigen Quellanordnung mit CadnaR simuliert werden. Im Zuge der Hüllflächen-Erzeugung wird für jeden Immissionspunkt eine Textvariable erzeugt (bestehend aus dem ID-Prefix, siehe unten, und dem Suffix „_S“), die den Anteil der Hüllfläche (in m²) an diesem IP enthält.

Falls die simulierte Schallleistungspegelmessung in einem Halb-Freifeld erfolgt, kann der Befehl Freifeld-Simulation berechnen (Menü Berechnung, siehe Freifeld-Simulation berechnen) zur Berechnung verwendet werden. In diesem Fall ist es nicht erforderlich, den Raum bzw. die Raumbegrenzungsflächen umzurüsten (voll-absorbierende Wände, reflektierender Boden).

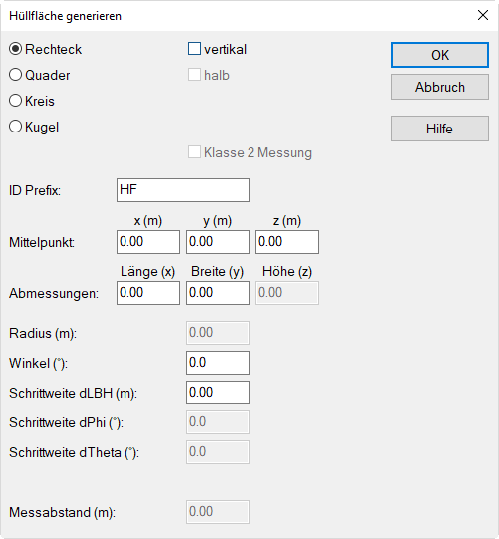

Dialog Hüllfläche generieren

Dialogoptionen

  • Rechteck/Quader/Kreis/Kugel: Auswahl der Hüllflächen-Form
    • vertikal: Bei Rechteck und Kreis können vertikale Flächen erzeugt werden.
    • halb: Bei Quader und Kugel wird nur die obere Hälfte der Hüllfläche erzeugt.
    • Klasse 2 Messung: Bei aktivierter Option werden Messpunkte entsprechend der Norm DIN EN ISO 3744 (Akustik - Bestimmung der Schallleistungs- und Schallenergiepegel von Geräuschquellen aus Schalldruckmessungen, Hüllflächenverfahren der Genauigkeitsklasse 2 für ein im Wesentlichen freies Schallfeld über einer reflektierenden Ebene) erzeugt.

Hinweis

Bei aktivierter Option „Klasse 2 Messung“ wird geprüft, ob die Seitenlänge jeder Messfläche höchstens 3*d beträgt, wobei d der Messabstand (in m) ist. Gegebenenfalls werden weitere Messpunkte eingefügt, bis die Bedingung erfüllt ist.

  • ID Prefix (Default: HF, „Hüllfläche“): Vergeben Sie hier einen eindeutigen ID-Prefix für die zu erzeugende Hüllfläche. Dieser ID-Prefix wird in der anschließenden Auswertung der Hüllfläche als Parameter abgefragt (ggf. einschl. Gruppen-ID, siehe unten).
  • Mittelpunkt x/y/z (m): Mittelpunkt der Hüllfläche
  • Abmessungen Länge (x), Breite (y), Höhe (z): Ausdehnung der Hüllfläche

Abhängig von der gewählten Hüllflächen-Form stehen eine oder mehrere der folgenden Optionen zusätzlich zur Verfügung:

  • Radius (m): bei Kreis oder Kugel
  • Winkel (°): Drehwinkel zur Horizontalen
  • Schrittweite dLBH (m)
  • Schrittweite dPhi (°): bei Kreis oder Kugel
  • Schrittweite dTheta (°): nur bei Kugel
  • Messabstand (m)

Hüllfläche auswerten

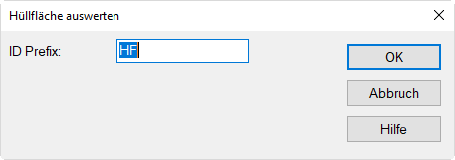

In dem sich öffnenden Dialog wird der ID-Prefix der auszuwertenden Hüllfläche abgefragt.

Geben Sie einen entsprechenden ID-Prefix ein und klicken Sie OK.

Hinweis

Falls die Immissionspunkte einer Gruppe (z.B. über den ObjectTree) zugewiesen wurden, ist die Gruppen-ID Bestandteil des hier einzugebenden ID-Prefix. Am einfachsten Kopieren Sie den Anfang des ID eines Immissionspunktes, der zu der jeweiligen Hüllfläche gehört, in das obige Feld.

Im Anschluss wird ein Dialog mit der Auswertung für die ausgewählte Hüllfläche angezeigt.

Beispiel
