Menü Tabellen

Alle über die Grafik eingefügten Objekte werden als Datensätze automatisch auch in die entsprechende Objekttabelle übernommen und umgekehrt. Ein Objekt, das mit seinen Daten über die Tabelle eingegeben wurde, erscheint nach Schließen der Tabelle als grafisches Objekt im Hauptfenster von CadnaR.

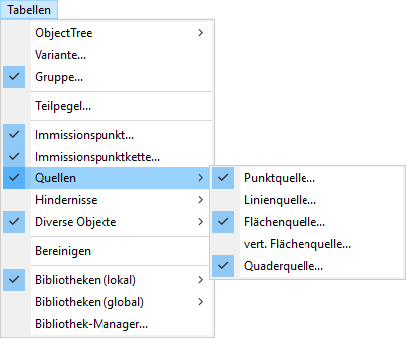

Im Menü Tabellen sind alle Objekte, die in CadnaR eingefügt wurden, in den entsprechenden Objekt-Tabellen als Datensätze zusammengefasst. Durch ein Häkchen vor dem Menüeintrag wird angezeigt, dass mindestens ein Objekt in der entsprechenden Tabellen vorhanden ist.

Hinweis

Zu den Dialogen ObjectTree siehe ObjectTree, Variante siehe Varianten und Gruppen siehe Gruppen.

Tabellen über Tastatur öffnen

Ein Mausklick auf ein Objektsymbol im Werkzeugkasten (siehe Werkzeugkasten) bei gleichzeitig gedrückt gehaltener ALT-Taste öffnet die jeweilige Objekttabelle.

Tabellen über Tastatur schließen

Eine geöffnete Objekttabelle kann mit der ESC-Taste geschlossen werden.

Synchronisierung

Die Datensätze in Tabellen sind mit der CadnaR-Grafik synchronisiert. Wird ein Datensatz in einer Tabelle ausgewählt, so wird gleichzeitig das entsprechende grafische Objekt im Hauptfenster aktiviert. Beim Editieren der Geometrie von Polygonobjekten blinkt der aktuell gewählte Polygonpunkt. Damit ist ersichtlich, welche Punkt aktuell bearbeitet wird.

Wird umgekehrt ein Objekt in der 2D-Plan-Darstellung selektiert und anschließend dessen Objekttabelle geöffnet, so wird die betreffende Tabellenzeile dieses Objekts markiert.

Datensätze bearbeiten

Datensätze können eingefügt, bearbeitet, gelöscht oder kopiert werden (siehe Kontextmenü in Tabellen). Eine direkte Änderung durch Editieren der Tabelle ist sofort wirksam. Nach Schließen der Tabelle kann mittels „Rückgängig“ auf den vorherigen Stand zurückgekehrt werden.

Tastatur-Befehle

In Objekttabellen können die Inhalte einzelner Tabellenzeilen kopiert (STRG+C) und in eine neue oder eine vorhandene Zeile eingefügt werden (STRG+V).

Die Tasten-Kombination SHIFT+Enter ruft die Editieren-Funktion für aktuelle Tabellenzeile auf (analog zu Doppelklick mit der Maus).

Bereinigen

Dieser Befehl im Menü Tabellen löscht doppelte Spektren (bzgl. Bezeichnung und ID) aus den lokalen Bibliotheken oder Spektren, auf die von keiner Quelle zugegriffen wird (gilt für Schallpegel-, Schalldämmungs-, Absorptions- und Streugrad-Spektren, für Farbpaletten, Symbole und 3D-Symbole).

Hinweis

Zu den Menübefehlen ObjectTree, Variante, Gruppe und Teilpegel siehe Kapitel 8 - Projektorganisation.
