Gruppendefinition

In diesem Kapitel wird die manuelle Gruppenbildung behandelt. Zu bevorzugen ist aber in vielen Fällen die Gruppenbildung durch Anwendung des ObjectTree (siehe ObjectTree).

Muster

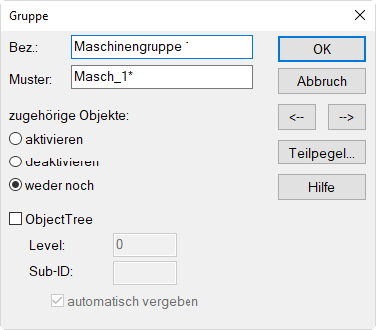

Die Zugehörigkeit von Objekten zu einer Gruppe wird durch die Zeichenkette „Muster“ im Dialog Gruppe bestimmt. Besteht Übereinstimmung zwischen der unter „Muster“ festgelegten Zeichenfolge mit der ID-Zeichenfolge eines Objekts, so ist dieses der Gruppe zugeordnet.

Bei der Bildung der Muster-Zeichenfolge können Platzhalterzeichen („Wildcards“) verwendet werden (siehe Kontextmenü in Tabellen).

Beispiel für Gruppenbildung

Es werden zwei Quellen mit folgenden IDs betrachtet:

Quelle 1: ID = Masch_101
Quelle 2: ID = Masch_102

Muster	Erläuterung
Masch*	Quelle 1 und Quelle 2 wird der Gruppe zugeordnet
Masch_??2	Quelle 2 wird der Gruppe zugeordnet
Masch_101\|Masch_102	Quelle 1 und Quelle 2 wird der Gruppe zugeordnet
*2	nur die Quelle 2 wird der Gruppe zugeordnet

Bei umfangreichen Projekten sollte die ID-Bildung unter Berücksichtigung des vorgesehenen Gruppenkonzepts festgelegt werden.

Beispiel für die Gruppenhierarchie und deren Teilsummenpegel

Die Reihenfolge und die Zusammenstellung der Gruppen in der Gruppenliste wirkt sich auf die Ergebnisse der Teilsummenpegel an den aktiven Immissionsorten aus, die in der Gruppenliste angezeigt werden.

Hinweis

Dabei ist zu beachten, das nur Objekte durch eine Gruppenbildung manipuliert werden können, deren ID im Objektdialog neutral (grau) geschaltet ist, also weder aktiviert, noch deaktiviert sind (siehe Gemeinsame Eingabedaten). Objekte, die ausdrücklich aktiviert oder deaktiviert wurden, können durch eine Gruppenbildung nicht deaktiviert bzw. aktiviert werden.

Beispiel

Pfad: Dateien/Handbuch/Kap 8_1/Gruppen_1.cni

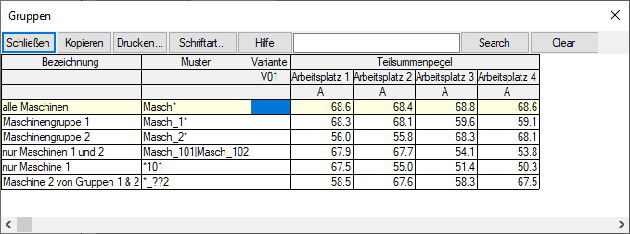

Im obigen Beispiel sind 6 Gruppen gebildet:

Die erste Gruppe schließt alle Maschinen ein.
Die zweite Gruppe schließt nur die Quellen der Maschinengruppe 1 ein.
Die dritte Gruppe schließt nur schließt nur die Quellen der Maschinengruppe 2 ein.
Die vierte Gruppe schließt die Maschinen 1 und 2 ein.
Die fünfte Gruppe beinhaltet nur die Maschine 1.
Die sechste Gruppe schließt jeweils die Maschine 2 der Maschinengruppen 1 und 2 ein.

Um alle Quellen in die Gruppendefinitionen einzuschließen, darf keine Quellen oder Gruppe während der Berechnung deaktiviert oder aktiviert sein, sondern für alle Gruppen muss die Option „weder noch“ gewählt sein. Nur dadurch ist sichergestellt, dass alle Gruppen bzw. Quellen in die Berechnung eingeschlossen sind. Nach der Berechnung zeigt die Tabelle Gruppen die Gruppen-Teilsummenpegel an allen aktiven Immissionspunkten.

Beispiel

Pfad: Dateien/Handbuch/Kap 8_1/Gruppen_2.cni

Würde nun die erste Gruppe „alle Maschinen“, die alle Quellen beinhaltet, für eine Berechnung durch Eintrag eines Minus-Zeichens in der Spalte „Variante V01“ deaktiviert, so würde keine der nachfolgenden Gruppen in diese Berechnung mehr einbezogen werden, da alle nachfolgenden Gruppen ein Teilmenge der deaktivierten Gruppe „alle Maschinen“ darstellen.

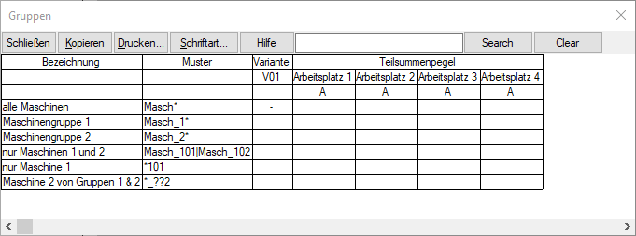

Gruppe mit Muster „Masch*“ deaktiviert, alle hierarchisch nachfolgenden Gruppen werden automatisch deaktiviert

Auch ein Aktivieren der darunter stehenden Gruppen - durch Eintrag eines Plus-Zeichens in der Spalte „Variante V01“ - hätte keine Auswirkung mehr. Es ist also entscheidend, in welcher Reihenfolge die Gruppen angeordnet sind.

Beispiel

Pfad: Dateien/Handbuch/Kap 8_1/Gruppen_3.cni

Zunächst wird der Ausgangszustand wieder hergestellt:

Ändern Sie den Eintrag des Minus-Zeichens für die Gruppe mit dem Muster „Masch*“ wieder, indem Sie ein Leerzeichen in die Spalte „Variante V01“ eingeben.
Schließen Sie die Tabelle Gruppen und starten Sie die Punktberechnung durch Klick auf das Taschenrechner-Symbol .
Deaktivieren Sie jetzt die Gruppe mit dem Muster “Masch_101|Masch_102“.
Schließen Sie die Tabelle Gruppen und starten Sie die Berechnung.
Öffnen Sie erneut die Tabelle Gruppen.

Die nachfolgende Gruppe mit der Bezeichnung „nur Maschine 1“ wurde automatisch deaktiviert, da deren Muster eine Untermenge der vorausgehenden Gruppe mit der Bezeichnung „nur Maschinen 1 und 2“ darstellt.

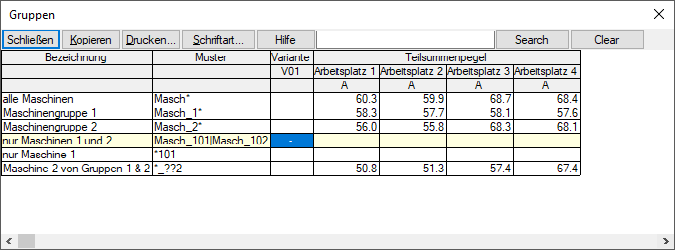

Gruppe „nur Maschine 1“ ohne Teilpegel, da vorstehende Gruppe deaktiviert, die diese Gruppe logisch einschließt.

Die Gruppe „nur Maschine 1“ lässt sich auch nicht nachträglich durch Eintrag eines Plus-Zeichens in der Spalte „Variante V01“ aktivieren. Probieren Sie dies mit der Beispieldatei aus.

Beispiel

Pfad: Dateien/Handbuch/Kap 8_1/Gruppen_4.cni

Die einzige Möglichkeit zur Aktivierung der Gruppe besteht in diesem Fall darin, diese an die erste Stelle der Gruppentabelle zu verschieben und diese mit einem Plus-Zeichen zu aktivieren (oder die Quelle direkt über deren Objektdialog zu aktivieren).

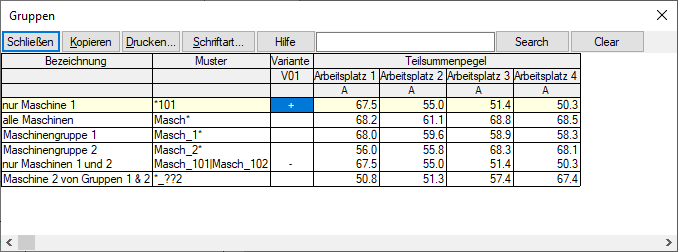

Gruppe „nur Maschine 1“ mit Teilpegel
