Arithmetik
Der Dialog Rasterarithmetik im Menü Raster ermöglicht es, ein neues Raster auf Basis von bis zu 6 Eingangsrastern (R1..R6) zu berechnen.

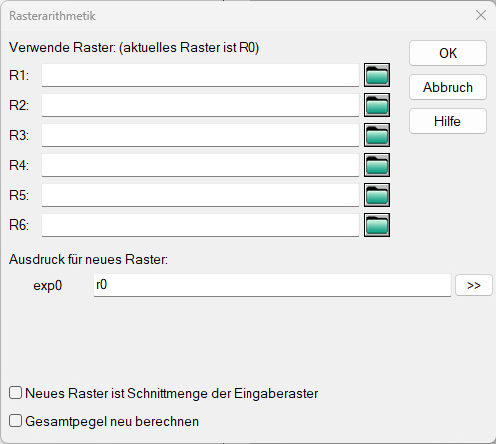

Dialog Rasterarithmetik
Dialogoptionen
Verwende Raster (aktuelles Raster ist R0)
Das aktuell berechnete Raster kann mit R0 adressiert werden. Laden Sie durch Klick auf die Dateiauswahlsymbole bis zu 6 gespeicherte Raster.
Ausdruck für neues Raster
In diesem Feld kann - unter Verwendung der Raster R0 und R1 bis R6 - eine Formel nach den Regeln für Formeln und Operatoren (siehe unten) eingetragen werden. Nach Klick auf OK wird unter Anwendung dieses Ausdruckes eine neue Rasterkarte erzeugt.
Beispiel:
- Raster R1 mit Hindernissen und Abschirmung
- Raster R2 ohne Hindernisse
- Differenzraster R2-R1 zeigt Schirmwirkung (Abar) als Rasterkarte
Doppelpfeil (>>)
Ermöglicht den Zugriff auf vor-definierte Rasterbezeichnungen (auf Basis der Raster R0 und R1, für R2..R6 analog).
Neue Raster ist Schnittmenge der Eingaberaster
Sind mehrere Raster geladen dann bewirkt diese Option, dass nur der Rasterbereich, der eine Schnittmenge der Eingaberaster (Rasterüberlappung) bildet, ausgewertet und angezeigt wird.
Gesamtpegel neu berechnen
- Option deaktiviert: Die Oktavbandpegel und der Gesamtpegel werden für das neue Raster aus den jeweiligen Pegeln der Einzelraster berechnet (Gesamtpegel aus den Gesamtpegeln der Einzelraster).
- Option aktiviert: Nur die Oktavbandpegel werden für das neue Raster aus den jeweiligen Pegeln der Einzelraster berechnet. Hingegen wird der Gesamtpegel wird aus Oktavwerten des Gesamt-Pegelspektrums neu berechnet (Anwendung: bei Differenzrastern).
Raster in Varianten
Sind in der Projektdatei mehrere Varianten vorhanden, so kann der Zugriff auch auf Raster in Varianten - neben der aktuellen Variante - erfolgen.
Rastervariablen für Zielgrößen
Der Verweis auf eine Variante muss zweistellig erfolgen:
RxVyy oder rxvyy (ohne Leerzeichen) mit x=0..6, yy=01..16
Fehlt die Variantenbezeichnung Vyy, so erfolgt der Zugriff auf die aktuelle Variante. In der Zählung der Varianten-Nummer yy gehen alle angelegten Varianten ein, d.h. auch die ggf. momentan inaktiven Varianten.
Die einzelnen Raster können wie folgt angesprochen werden:
| R0 | aktuelles Pegelraster: In diesem Fall wird die aktuellen Variante verwendet. |
| R1 | referenziert ein gespeichertes Pegelraster, das im R1-Feld geladen wurde. Ohne Variantenbezeichnung wird die erste Variante verwendet. |
| R2 bis R6 | analog wie vor |
| R1V01 | referenziert das Pegelraster der Variante V01, das im R1-Feld geladen wurde, analog für Varianten 02 bis 16 |
Falls die Option „für alle Varianten“ (Dialog Raster|Spezifikation) deaktiviert ist, wird immer die erste Variante genommen.
Formeln und Operatoren
| == | gleich |
| != | ungleich |
| >= | größer gleich |
| > | größer |
| <= | kleiner gleich |
| < | kleiner |
| ++ | energetische Addition |
| -- | energetische Subtraktion |
| + | Addition |
| - | Subtraktion |
| * | Multiplikation |
| / | Division |
| ( | Klammer auf |
| ) | Klammer zu |
| max | Maximum, Beispiel: max(1,2) = 2 |
| min | Minimum, Beispiel: min(1,2) = 1 |
| pow | Potenz: pow(a, b) = a^b |
| log10 | Logarithmus zur Basis 10 |
| log | Logarithmus zur Basis e |
| exp10 | 10 hoch x |
| exp | e hoch x |
| sqrt | Quadratwurzel |
| sin | Sinus (Argument im Bogenmaß) |
| cos | Cosinus |
| tan | Tangens |
| ctg | Cotangens |
| deg2rad | Umwandlung Grad in Bogenmaß |
| rad2deg | Umwandlung Bogenmaß in Grad |
| arcsin | Arcus-Sinus |
| arccos | Arcus-Cosinus |
| arctan | Arcus-Tangens |
| iif | iif(x, a, b) ist a wenn x!=0, b wenn x==0 |
| rand(x,y) | erzeugt Zufallszahl im Intervall x bis y |
| abs | Absolutbetrag |
| round(x,y) | rundet die Zahl x auf die y-te Dezimale, z.B.: round(x.4) = x round(x.5) = x+1 round(-x.5) = -x round(-x.6) = -x-1 |
| floor(x) | integer of x d.h.: floor(x.5) = x floor(-x.5) = -x-1 |
