Räumlich gemittelte Nachhallzeit (IPs + Raster).

Über diesen Menübefehl können Diagramme und Tabellen mit den räumlich, über alle vorhandenen Immissionspunkte (siehe Immissionspunkt) gemittelten Nachhallzeiten T30, T20, T10 oder EDT über der Frequenz angezeigt werden. Die Auswertung der räumlich gemittelten Nachhallzeit erfolgt nur für die aktuelle Variante (siehe Varianten).

Zur Berechnung ist das Teilchenmodell erforderlich (Berechnungsverfahren „Spiegelquellen --> Teilchen“ oder „Teilchen“, siehe Konfiguration). Zudem muss die Option „Echogramme und Abklingkurven berechnen ... für Immissionspunkte“ auf der Registerkarte „RIA-Auswertung“ (siehe Registerkarte „RIA-Auswertung“) aktiviert sein.

Diagramme und Tabellen

Es können folgende Diagramme und Tabellen angezeigt werden:

  • Diagramm und Tabelle für Immissionspunkte: Die angezeigten Nachhallzeit-Verläufe werden aus den Echogrammen aller aktiven Immissionspunkte ermittelt.
  • Diagramm für Raster: Die angezeigten Nachhallzeit-Verläufe werden aus den Echogrammen aller Rasterpunkte ermittelt.
  • Tabelle für Immissionspunkte: Diese Nachhallzeiten inkl. Standardabweichungen werden aus den Echogrammen aller aktiven Immissionspunkte ermittelt.
  • Tabelle für Immissionspunktketten: Diese Nachhallzeiten werden aus den Echogrammen an den Stützstellen aller aktiven Immissionspunktketten ermittelt.
  • Tabelle für Immissionspunkte (Variantenvergleich): Diese Nachhallzeiten inkl. Standardabweichungen werden aus den Echogrammen aller aktivenImmissionspunkte in der geweiligen Variante ermittelt.
  • Tabelle für Immissionspunktketten (Variantenvergleich): Diese Nachhallzeiten werden aus den Echogrammen an den Stützstellen aller aktiven Immissionspunktketten in der jeweiligen Variante ermittelt.

Darstellungsoptionen

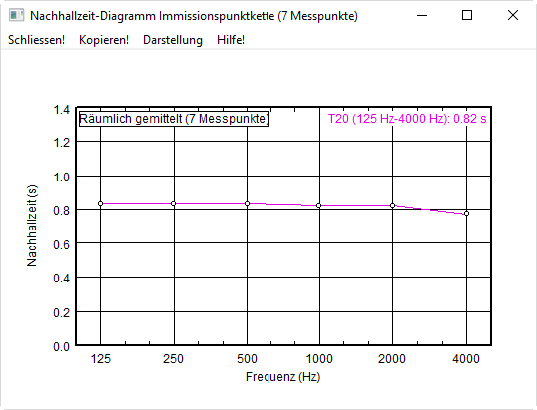

Der Dialog Nachhallzeiten zeigt die räumlich über die Immissionspunkte gemittelten Nachhallzeiten T30, T20, T10 oder EDT (standardmäßig: T20) über der Frequenz an.

Richtlinienspezifische Referenzwerte für die Nachhallzeit

Über das Menü Darstellung kann die Anzeige der o.g. Nachhallzeit-Verläufe ein- und ausgeschaltet werden. Zusätzlich können angezeigt werden:

  • die minimal empfohlene und die maximal zulässigen Nachhallzeiten (von 125 bis 4000 Hz) für die Raumakustik-Klassen A, B und C von Einzelbüros oder von Mehrpersonenbüros nach VDI-Richtlinie 2569:
Linienfarbe Anforderungen nach VDI 2569 für ...
Einzelbüros Mehrpersonenbüros
Tmax für Klasse C
Tmax für Klasse B
Tmax für Klasse A
(keine Anforderung) Tmin
  • die minimal empfohlene und die maximal zulässigen Nachhallzeiten für die fünf Nutzungsarten RG A1 bis RG A5 der Raumgruppe A nach DIN 18041 bzw. UNI 11532-2:
    • RG A1 Musik
    • RG A2 Sprache / Vortrag
    • RG A3 Unterricht / Kommunikation sowie Sprache/Vortrag inklusiv
    • RG A4 Unterricht / Kommunikation inklusiv
    • RG A5 Sport
  • Raumakustischen Anforderungen (von 250 bis 2000 Hz) nach ASR 3.7:
    • Callcenter
    • Mehrpersonen- und Großraumbüro
    • Ein- und Zweipersonenbüro
    • Bildungsstätte

Option „Variantenvergleich“

Diese Option ist standardmäßig deaktiviert („aus“). Falls mehr als eine Variante (siehe Varianten) verwendet wird, kann nach Berechnung zwischen den Ergebnisse der aktiven Varianten umgeschaltet und die entsprechenden Nachhallzeit-Verläufe angezeigt werden (oder „alle“).

Option „nutzer-definiertes Raumvolumen“

Einige Anforderungen an die Nachhallzeit sind vom Raumvolumen abhängig. Um diese Anforderungen im Nachhallzeitdialog einblenden zu können muss das nutzerdefinierte Raumvolumen aktiviert werden. Der dort voreingetragene Zahlenwert entspricht dem Raumvolumen, welches sich aus Abmessungen im Dialog Raum/Raumdaten (siehe Raum) ergibt.

Hinweis

Falls das effektive Raumvolumen von dem oben genannten abweicht (z.B. nach Eingabe von Hindernisquadern, um andere - nicht rechteckige - Raumgeometrien zu modellieren), kann nach Aktivierung dieser Option das zur Berechnung der Anforderungen nach DIN 18041 anzusetzende Raumvolumen (in m³) eingegeben werden.

Option „nutzer-definierte Referenz-Nachhallzeiten“

Über diese Option können im folgenden Dialog bis zu zwei Kurvenverläufe (z.B. aus Messungen) der Nachhallzeit definiert werden, die nach OK im Nachhallzeit-Diagramm angezeigt werden. Als dritte Kurve kann zusätzlich die für das Kalibrieren von Spektren verwendete Ziel-Nachhallzeit ebenfalls mit eingezeichnet werden (siehe Spektren kalibrieren).

Zudem kann der Maximalwert des Anzeigebereichs angegeben werden.

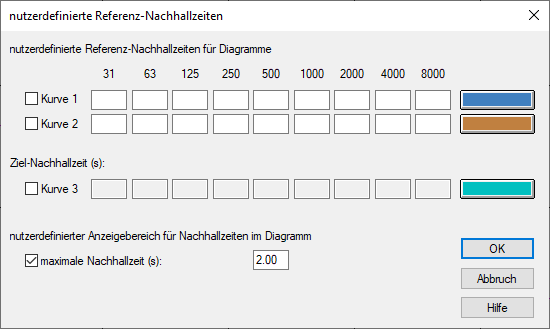

Dialog nutzer-definierte Referenz-Nachhallzeiten

Die Daten der beiden eingebbaren Referenz-Nachhallzeiten werden beim Speichern in lokale Textbausteine geschrieben (siehe Textbausteine (lokal)).

Fehlerbalken anzeigen

Über das Menü Darstellung | Nachhallzeit können die Fehlerbalken je Frequenzband angezeigt werden.

Preset laden / speichern

Über das Menü Darstellung können bis zu 10 Presets für die Diagrammdarstellung gespeichert und wieder geladen werden.
