Duplizieren

Dieser Befehl steht als Aktion im Dialog Objekte verändern und im Kontextmenü von Objekten zur Verfügung. Der Befehl Duplizieren ist auf alle grafischen Objekte anwendbar. Alle Duplikate erhalten - bis auf die Ortslage - dieselben Parameterwerte wie das Original. Daher ist es sinnvoll, die Parameterwerte des Originals vor dem Duplizieren zu editieren.

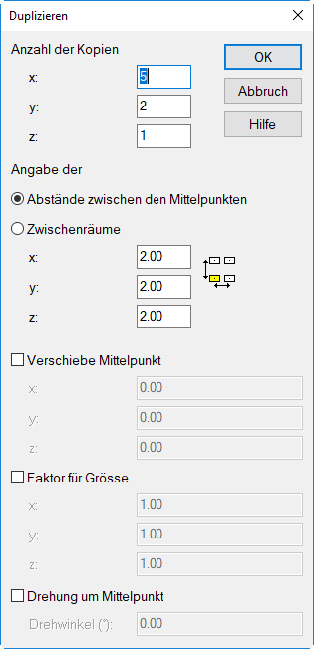

Dialog Duplizieren

Dialogoptionen

Anzahl der Kopien

Tragen Sie die Anzahl der gewünschten Kopien (in x, y oder z-Richtung) ein. In der Anzahl ist das Original enthalten. Bei negativen Eingaben werden die Duplikate in negativer Koordinatenrichtung erzeugt.

Geben Sie „1“ ein, um keine Duplikate in die betreffende Richtung zu erzeugen. Beispiel: (x,y,z) = (5,1,1) erzeugt 5 Objekte (Original + 4 Duplikate) in x-Richtung. Die Eingabe von „0“ erzeugt keine Duplikate.

Angabe der ...

Es kann die Art der Abstandsangabe gewählt werden. Bei Punktobjekten ist diese Unterscheidung nicht relevant.

• Abstände zwischen den Mittelpunkten: Abstand ausgehend vom Objektmittelpunkt
• Zwischenräume: Abstand ausgehend vom Objektrand
• x/y/z: Positive Zahlen erzeugen Duplikate in positiver, negative in negativer Koordinatenrichtung.Bei Duplizieren in z-Richtung werden die Minimal- und die Maximalhöhe berücksichtigt.

Verschiebe Mittelpunkt

Nach Aktivierung der Option kann der Mittelpunkt der ausgewählten Objekte in x, y oder z-Richtung verschoben werden.

Faktor für Größe

Nach Aktivierung der Option können die duplizierten Objekte in x, y oder z-Richtung gestreckt werden.

Drehung umMittelpunkte

Nach Aktivierung der Option können die duplizierten Objekte um ihren gemeinsamen Mittelpunkt gedreht werden.

Hinweis

Beim Duplizieren und Drehen von Punktquellen mit zugewiesener Richtwirkung wird der Richtwirkungsvektor mittransformiert.
