Textdateien (.txt) & Rich Text Format (.rtf)

Mit diesen Export-Formaten können die Berechnungsergebnisse bzw. die Objekttabellen unformatiert (als Textdatei TXT) oder formatiert (als Rich Text Format, RTF-Datei) ausgegeben werden. Wählen Sie dazu im Dialog Speichern unter einen der Dateitypen aus.

Schaltfläche „Optionen“

Über die Schaltfläche „Optionen“ kann eine Musterdatei *.txt oder *.rtf gewählt oder eine gewählte Musterdatei editiert werden

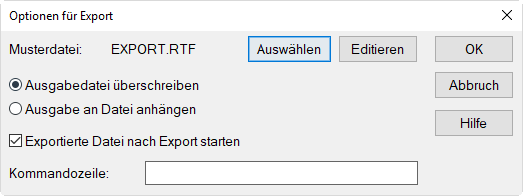

Dialog Optionen für Export (hier für rtf-Export)

  • Musterdatei: Hier wird der Dateiname der aktuell gewählten Musterdatei angezeigt, die als Vorlage für den Berichtsdruck verwendet wird. Mitgelieferte Musterdateien (siehe unten) können unter Verwendung von Schlüsselwörtern (siehe Schlüsselwörter) modifiziert und unter einem neuen Namen gespeichert werden oder vollständig neu angelegt werden (siehe unten). Bei einer Neuinstallation werden die mitgelieferten Musterdateien ggf. überschrieben.
    • Schaltfläche "Auswählen": Über diese Schaltfläche kann eine Musterdatei für den Ausdruck gewählt werden. Musterdateien für den Export hat die Dateiendung TXT oder RTF. Bei RTF-Dateien bleiben Diagramme und Tabellen beim Export erhalten.Da die Musterdateien für den Ausdruck auch die Dateiendungen TXT verwenden, sollten Musterdateien für Ausdruck und Export getrennt gespeichert werden.
    • Schaltfläche "Editieren": Nach Klick auf diese Schaltfläche kann die aktuell gewählte Musterdatei editiert und unter einem neuen Namen gespeichert werden.
  • Ausgabe-Optionen
    • Option „Ausgabedatei überschreiben“: Diese Option ist standardmäßig aktiviert. Eine vorhandene Exportdatei wird in diesem Fall überschrieben.
    • Option „Ausgabe an Datei anhängen“: Die exportierten Daten werden bei aktivierter Option an das Ende einer bestehenden Datei angehängt.
  • Option „Exportierte Datei nach Export starten“: Bei aktivierter Option wird nach dem Exportieren der Daten, die mit dem Dateityp der Export-Datei verknüpfte Anwendung automatisch gestartet und die exportierten Daten angezeigt.
  • Feld "Kommandozeile“: Soll nicht die mit dem Dateityp der Export-Datei verknüpfte Anwendung gestartet werden, so kann dies über die Kommandozeile erfolgen.Beispiel: excel %sstartet MS-Excel zur Anzeige der Daten, wobei %s der Platzhalter für den Dateinamen ist.
  • Schaltfläche OK: Klick auf diese Schaltfläche startet den Export.

Musterdateien für TXT und RTF

Musterdateien enthalten Anweisungen, die für den Export oder den Ausdruck von Berechnungsergebnissen mit Befehlen steuern. Schlüsselwörter (siehe Schlüsselwörter) sind wesentlicher Bestandteil dieser Anweisungen. Dazu wird mit einem Texteditor oder einem Textverarbeitungssystem eine Textdatei erzeugt, die diese Anweisungen verwendet und ggf. weiteren individueller Text enthält. Diese Datei wird im Dateiformat TXT (ASCII) bzw. RTF (Rich-Text-Format) gespeichert und steht dann zur Auswahl als Musterdatei zur Verfügung.

Struktur

Die Schlüsselwörter innerhalb einer Musterdatei müssen in Klammern stehen, vor der Klammer ist das Symbol # zu setzen. Die Parameter der Schlüsselwörter stehen hinter dem Schlüsselwort, ebenfalls innerhalb der Klammer und sind mit Kommata voneinander getrennt.

Beispiel-Anweisung

Als Beispiel dient eine Anweisung, die das Ausdrucken des Wortes „CadnaR“ im Zeichensatz Times Roman, in der Größe 14 Pkt und fett bewirkt:

#(Font, Times Roman, 14,f)CadnaR

Fehlen einzelne Parametern, so wird ein Vorgabewert verwendet. Wäre im o.g. Beispiel der Zeichensatz nicht angegeben:

#(Font,,14,f)CadnaR

so würde der Zeichensatz Arial beim Ausdruck verwendet werden.

Innerhalb einer Musterdatei kann auch normaler Text (d.h. ohne Schlüsselwort) eingeben werden. Mit dieser Funktionalität können Sie individuell gestaltete Berichte oder Protokolle auf Grundlage der aktuellen Berechnungs-ergebnisse gestalten.

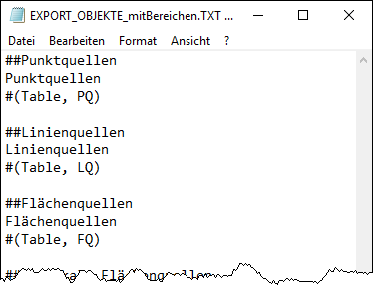

Nachfolgende Abbildung zeigt die ersten Zeilen der mitgelieferten Musterdatei DRUCK_OBJEKTE_mit_Druckbereichen.TXT.

Bereichskennzeichnung

Musterdateien können durch Textzeilen, die mit den Zeichen ## beginnen, in Abschnitte unterteilt werden. Diese Bereichskennzeichnungen stehen am Beginn eines jeden Druckabschnitts und erscheinen im Dialog Drucken Bericht als wählbare Druckbereiche. Diese können einzeln oder zu mehreren wie üblich zum Ausdruck ausgewählt werden.

Zum Beispiel verwendet die vorstehend abgebildete Musterdatei beginnend vom Dateianfang folgende Bereichskennzeichnungen:

##Punktquellen
##Linienquellen

Die Bereichskennzeichnung selbst wird nicht gedruckt.

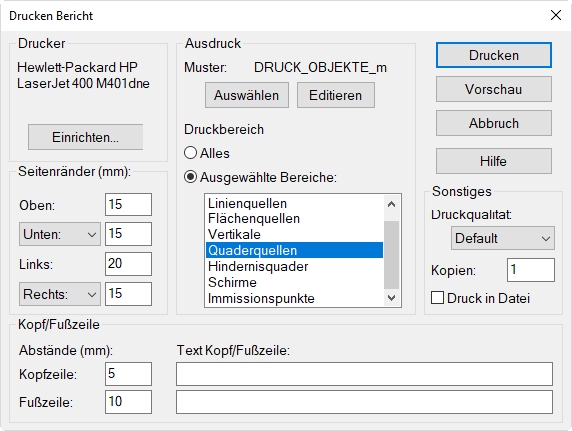

Die definierten Bereichskennzeichnungen der Musterdatei erscheinen als Druckbereiche im Dialog Drucken Bericht.

Mitgelieferte Musterdateien TXT/RTF

Folgende TXT/RTF Musterdateien werden mitgeliefert:

DRUCK_OBJEKTE.TXT bzw. EXPORT_OBJEKTE.TXT Musterdateien zum Druck bzw. Export von Objekttabellen (Ausgabedatei im TXT-Format)
DRUCK_OBJEKTE_mit_Druckbereichen.TXT Musterdatei zum Druck von Objekttabellen unter Verwendung von Druckbereichen (Ausgabedatei im TXT-Format)
DRUCK_SAK_T_DATEN.TXT bzw. EXPORT_SAK_T_DATEN .TXT Musterdateien zum Druck bzw. Export der Grafik/Daten der Schallausbreitungskurve und des Nachhallzeit-Diagramms (Berechnung nach VDI 3760), Ausgabedatei im TXT-Format
EXPORT_OBJEKTE.RTF: Musterdatei zum Export von Objekttabellen (Ausgabedatei im RTF-Format)
EXPORT_SAK_T_DATEN.RTF Musterdatei zum Export der Grafik/Daten der Schallausbreitungskurve und des Nachhallzeit-Diagramms (Berechnung nach VDI 3760), Ausgabedatei im RTF-Format

Im Gegensatz zum TXT-Export bleiben beim RTF-Export die Tabellenrahmen der CadnaR-Tabellen erhalten.
