Höhenlinie

Die Höhenlinie kann - neben dem Höhenpunkt (siehe Höhenpunkt) und einem PolyMesh (siehe PolyMesh) - dazu verwendet werden, eine beliebig berandete und gekrümmte Abschirmfläche im drei-dimensionalen Raum zu erzeugen.

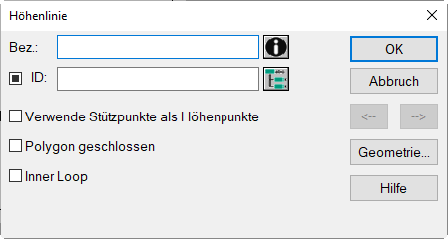

Dialog Höhenlinie

Höhenlinien als Einzelobjekte haben in CadnaR keine Relevanz, sondern nur dann, wenn diese zu einem PolyMesh gruppiert oder bei einem vertikalen PolyMesh als Lochstruktur oder als Randpolygon verwendet werden.

Zu den weiteren Funktionalitäten im Zusammenhang mit der Anwendung des Objekts „PolyMesh“ siehe PolyMesh., sowie des Objekts „vertikales PolyMesh“ siehe Vertikales PolyMesh.

Dialogoptionen

• Bezeichnung, ID, ObjectTree und Info-Fenster siehe Gemeinsame Eingabedaten
• Option „Verwende Stützpunkte als Höhenpunkte“: Diese Option gestattet es, eine Vielzahl von Höhenpunkten als eine Höhenlinie zu speichern, wobei die Stützpunkte jeder Höhenlinie die Höhe der einzelnen Höhenpunkte aufweisen (mit Option „Höhe an jedem Punkt“).Ist diese Option aktiviert, so werden in der Grafik die Stützpunkte der Höhenlinie mit dem Symbol für Höhenpunkte, aber mit der Farbeinstellung der Höhenlinie dargestellt.
• Option „Polygon geschlossen“: Bei aktivierte Option wird der erste und letzte Polygonpunkt verbunden und die Höhenlinie somit geschlossen.
• Option „Inner Loop“: Mit Hilfe dieser Option wird ein geschlossenes Polygon bei der Erzeugung eines (horizontalen) PolyMeshes (siehe PolyMesh) als innerhalb dessen Fläche gelegene Lochstruktur erkannt. Dazu muss die Höhenlinie vollständig innerhalb des PolyMesh liegen.Bei Anwendung des Kontextmenü-Befehls PolyMesh gruppieren (siehe PolyMesh, Kontextmenübefehle) wird die Fläche des „Inner Loop“ aus der Fläche des PolyMeshes ausgestanzt.

Hinweis

Zudem wird die Option „Inner Loop“ verwendet, um innerhalb des Form-Editors Löcher in vertikalen PolyMeshes zu definieren (siehe Vertikales PolyMesh).

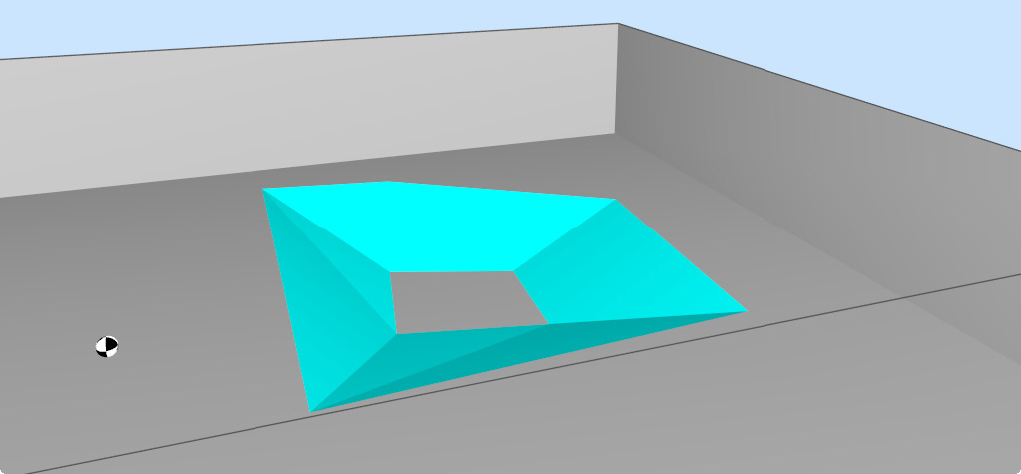

PolyMesh mit „Inner Loop“ aus einer geschlossenen Höhenlinie

• Schaltfläche Geometrie: siehe Gemeinsame Eingabedaten - Geometrie
