Stich

Mit diesem Befehl aus dem Kontextmenü, bei den Importoptionen oder über den Dialog Objekte verändern können die aus Polygonzügen gebildeten Objekte durch Weglassen von Punkten vereinfacht werden.

Dies spart Speicherplatz und erhöht die Rechengeschwindigkeit. Insbesondere importierte Daten können unnötig detailliert sein. Hier kann durch Anwenden des Befehls Stich eine erhebliche, die Genauigkeit nicht beeinträchtigende Datenreduktion erreicht werden.

Alle Objektpunkte, die einen größeren Abstand von der Verbindungslinie der beiden benachbarten Punkte als das mit „Stich“ bezeichnete Maß haben, werden gelöscht.

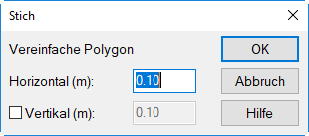

Dialogoptionen

• Horizontal: Die eingegebene Bedingung wird nur für Abweichungen in der xy-Ebene geprüft und ggf. angewandt.
• Vertikal: Ist diese Option aktiviert, kann eine vertikal Abweichung in z-Richtung angegeben werden. Diese Bedingung wird dann zusätzlich geprüft und ggf. angewandt. In diesem Fall müssen somit beide Bedingungen - horizontal und vertikal - erfüllt sein, um den Stich auszulösen.

Beispiel

Im Beispiel wird eine Linienquelle verwendet.

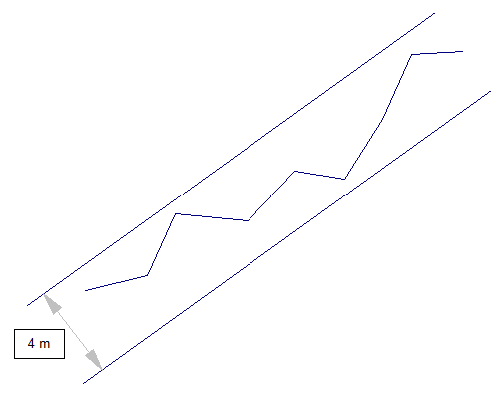

Ausgangszustand: Linienquelle mit vielen Polygonpunkten

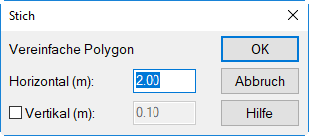

Im Dialog Stich wird für obige Linienquelle ein Stich von 2 m eingegeben. Dies bewirkt das Löschen aller Punkte, auf die das o.g. Kriterium zutrifft.

Nach Verlassen des Dialogs mit OK ist die Linienquelle begradigt, da alle Zwischenpunkte in einem Bereich von +/- 2 m liegen. Als Ergebnis besteht die Linienquelle, in diesem Beispiel, nur noch aus Anfangs- und Endpunkt.

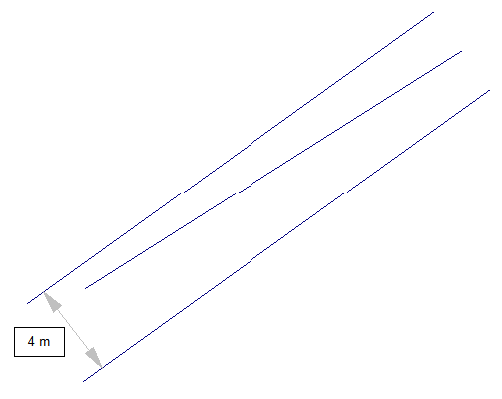

Endzustand: Linienquelle aus zwei Polygonpunkten (in diesem Beispiel)
